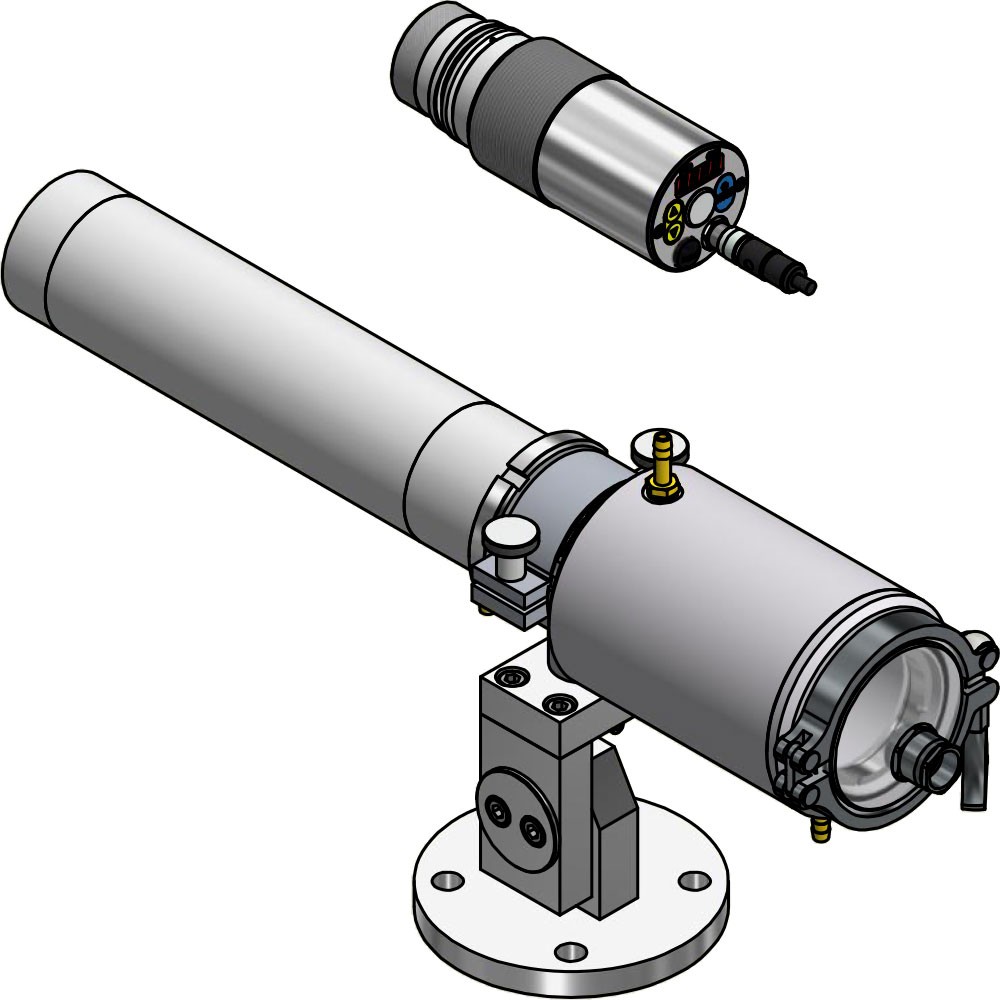

Měřicí systém PA 29-K002

Rozsah měření	150 - 2500 °C in Teilbereichen
Senzor	fotodioda
Spektrální rozsah	1,8 - 2,2 µm
Doba nastavení t98	Rozsah měření 150 - 800 °C: ≤ 50 ms (T > 150 °C) ≤ 15 ms (T > 200 °C) ≤ 2 ms (T > 350 °C) Rozsah měření 180 - 1200 °C: ≤ 75 ms (T > 180 °C) ≤ 35 ms (T > 200 °C) ≤ 5 ms (T > 300 °C) ≤ 2 ms (T > 600 °C) Měřicí rozsah 250 - 2000 °C: ≤ 50 ms (T > 250 °C) ≤ 2 ms (T > 750 °C) Messbereich 350 - 2500 °C: ≤ 50 ms (T >350 °C) ≤ 2 ms (T > 900 °C)
Nejistota měření	Rozsah měření 150 - 800 °C a 180 - 1200 °C: 0,75 % naměřené hodnoty [°C], min. 5 K Messbereich 250 - 2000 °C und 350 - 2500 °C: 0,5 % naměřené hodnoty [°C], min. 4 K
Reprodukovatelnost	1 K
Teplotní koeficient	0,25 K/K (T < 500 °C) 0,05 %/K (T > 500 °C)
Rozlišení Proudový výstup	0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	Rozsah měření 150 - 800 °C a 180 - 1200 °C: 0,1 K < 200 °C 1 K ≥ 200 °C Messbereich 250 - 2000 °C und 350 - 2500 °C: 1 K

Objektivy

Rozsah měření 150 - 800 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Rozsah měření 180 - 1200 °C: Standardní objektiv PZ 20.01: ohnisko 0,4 m - ∞ Přibližovací čočka PZ 20.03: zaostření 0,2 m - 0,4 m Teleobjektiv PZ 20.06: zaostření 1,2 m - ∞ Messbereich 250 - 2000 °C und 350 - 2500 °C: Standardní objektiv PZ 20.01: ohnisko 0,4 m - ∞ Přibližovací čočka PZ 20.03: zaostření 0,2 m - 0,4 m Širokoúhlý objektiv PZ 20.05: zaostření 0,2 m - ∞ Teleobjektiv PZ 20.06: zaostření 1,2 m - ∞

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Analogový vstup	0 - 10 V
Spínací výstup	2 x otevřený kolektor 24 V DC, ≤ 30 mA
Spínací vstup	2 x na 24 V
Rozhraní	USB
Rozhraní	RS 485
Napájení	24 V DC +10 % / -20 %
Spotřeba energie	≤ 175 mA při 24 V DC

Video výstup

Kompozitní PAL, 1 Vpp, 75 Ω

Pomůcka pro zaměřování	Průhledový pohled
Pomůcka pro zaměřování	Pilotní světlo laseru
Pomůcka pro zaměřování	Videokamera
Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	2 x LED
Provozní prvky	3 tlačítka

Připojovací kabel	Šroubové připojení M12 8-pin
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 65 mm x 220 mm (max. 277 mm)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,9 kg

Parametry

Rozsah měření Měřená veličina a škálování analogových vstupů a výstupů Vyhlazovací filtr Provozní režim paměti Doba udržení paměti Emisivita Propustnost Kompenzace záření pozadí Mezní hodnoty a provozní režim alarmových kontaktů Parametry funkce ATD (nepovinné) Funkce linearizace Zobrazení stavu LED diod Simulace proudu a teploty Jednotka teploty °C/°F navíc pro pyrometr s kamerou: Funkce TBC Vyvážení bílé barvy

Signál přehřátí	od vnitřní teploty > 80 °C se analogový výstup přepne na > 20,5 mA
Servisní funkce	Simulace měřené hodnoty nebo proudového signálu
Funkce ATD (automatická detekce teploty)	Automatická detekce teploty pro přerušované procesy

Rozsah dodávky

Pyrometr CellaTemp PA Připojovací kabel VK 02/A (5 m) Videokabel VK 02/F (5 m) pro verzi s kamerou Kabel USB VK 11/D (1,8 m) Software CellaView Návod k obsluze (krátký)

Software

CellaView
