Hệ thống đo lường PK 68-K009

Mô tả món hàng

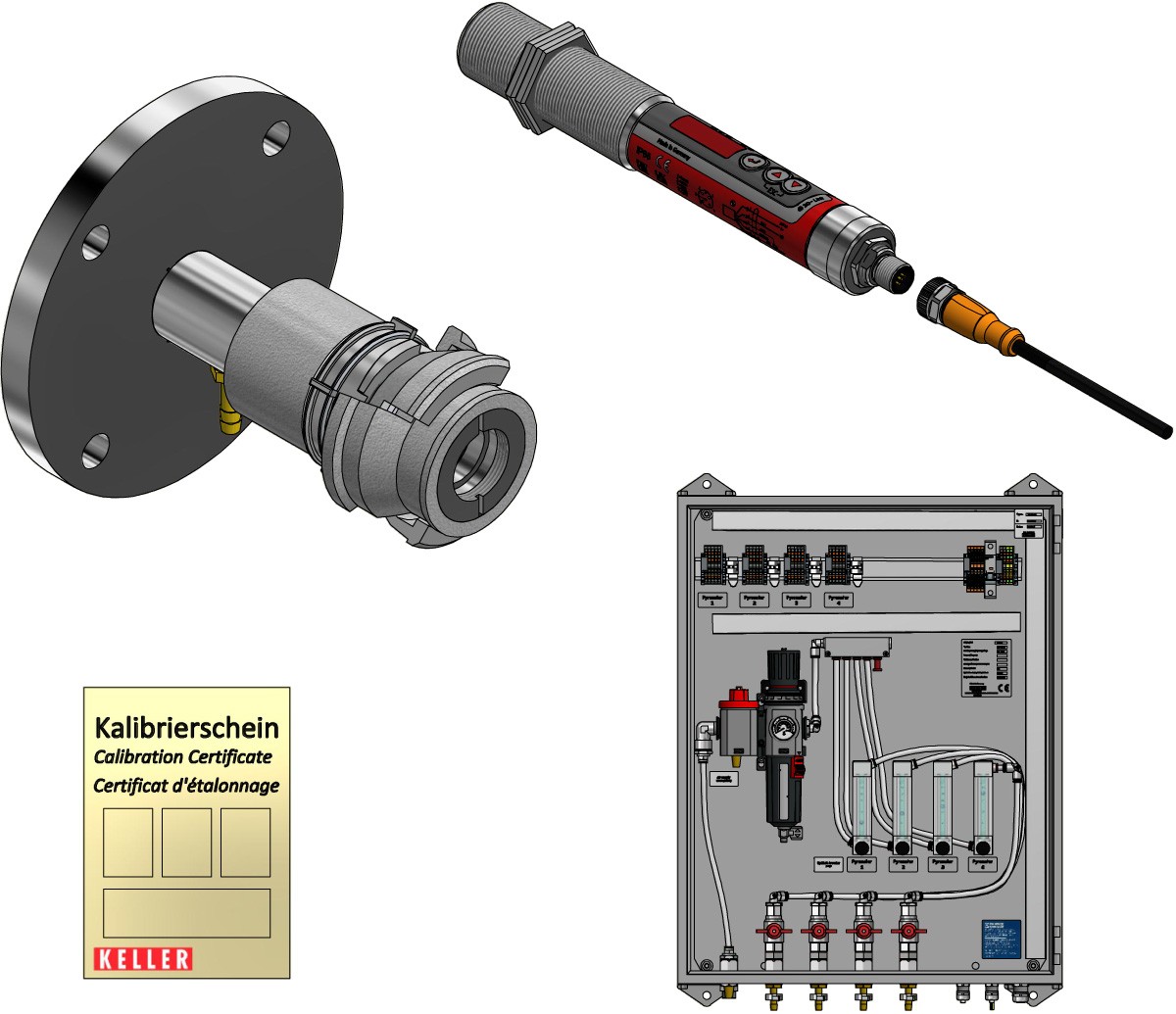

Hệ thống đo lường bao gồm:

tính năng đặc biệt:

Nhiệt kế hồng ngoại thương số với màn hình LED sáng và bảng điều khiển
ống kính chính xác chống phản xạ băng thông rộng
đầu ra tương tự và giao diện IO-Link
Lắp khớp nối với luồng không khí tối ưu hóa lưu lượng để tránh ô nhiễm với mức tiêu thụ không khí tối thiểu
Khóa lưỡi lê để tháo gỡ nhanh chóng
Tủ điều khiển với bộ điều chỉnh áp suất
đồng hồ đo lưu lượng và kết nối không khí

Hệ thống đo lường PK 68-K009

Bạn có thể yêu cầu bài viết này từ chúng tôi
Số lượng:

Phiên bản	CellaTemp PK 68-K009
Dải đo	550 - 1400 °C
kính thước của đối tượng	21 mm
Khoảng cách tiêu cự	1,5 m
Hình dạng của khu vực đo	hình tròn
Nguyên tắc đo	hai màu

Thông số kỹ thuật Tải xuống Tính toán trường nhìn Phụ kiện Tính toán độ phát xạ Yêu cầu ứng dụng IO-Link IODD IO-Link Tuyên bố của nhà sản xuất

Hệ thống đo lường PK 68-K009

Thông số kỹ thuật

Thông số đo lường

Dải đo	550 - 1400 °C
Cảm biến	Hai diode quang
Dải quang phổ	0,95 / 1,05
Thời gian đáp ứng t90	≤ 10 ms (T > 650 °C)
Độ không đảm bảo đo lường	1% số đọc [° C]
Khả năng lặp lại	2 K
Hệ số nhiệt độ	0,05% / K
Độ phân giải ngõ ra dòng điện	0,1 K + 0,005% của dải đo đã chọn
Giao diện độ phân giải	0,1 K
Hiển thị độ phân giải	1K

Các thông số điện

Ngõ ra Analog	0 (4) - 20 mA tuyến tính, có thể chuyển đổi giữa 0-20mA và 4-20mA,có thể hiệu chỉnh
Điện trở	≤ 500
Ngõ ra chuyển mạch Switching	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Kiểm tra đầu vào	10 - 34 V DC (theo tiêu chuẩn IEC 61131-2)
Giao diện	IO-Link V1.1.3
Nguồn cấp điện	18 - 32 V DC
Công suất tiêu thụ điện năng	≤ 50 mA tại 24 V DC

Mô tả

Hiển thị	hiển thị LED màu đỏ 4 số, chiều cao 8 mm
Hiển thị trạng thái	3 x LED
Các yếu tố điều khiển	3 nút bấm

Tham số chung

Kết nối	Chân kết nối M12,5 chân (Chuẩn A)
Nhiệt độ môi trường	0 - 65 °C
Nhiệt độ lưu trữ	-20 - +80 °C
Độ ẩm cho phép	95% r.H. tối đa (không ngưng tụ)
Kích thước	30 x 210 mm (không có phích cắm)
Vỏ thiết bị	Thép không gỉ V2A (1.4305)
Mức độ bảo vệ	IP 65 theo DIN 40050
Khối lượng	xấp xỉ 0,4 kg

Các thông số có thể điều chỉnh được

Thông số

Ngõ ra Analog 0/4 - 20 mA
Tỷ lệ đầu ra tương tự
tỷ lệ phát xạ thông qua điều chỉnh nhanh
độ truyền sáng của màn hình bảo vệ
Thời gian suy giảm không đổi
Thời gian giữ của bộ nhớ giá trị tối đa
Chế độ hoạt động, nguồn và điểm chuyển mạch, độ trễ bật và tắt của các tiếp điểm chuyển mạch
Hiệu chỉnh nhiệt độ cho các ảnh hưởng cụ thể của quy trình thông qua các điểm hỗ trợ (cặp X/Y)
chỉ số sức sống
thông số dịch vụ
Đặt lại các thông số về cài đặt gốc
Khóa chìa khóa
Hiển thị nhiệt độ hoặc "chạy" trên màn hình
Đơn vị nhiệt độ ° C / ° F
Mô phỏng nhiệt độ

Chức năng

Tín hiệu quá nhiệt	Hiển thị tín hiệu ở nhiệt độ bên trong> 75 ° C
Chức năng dịch vụ	Mô phỏng giá trị đo
Chức năng DTD- (Phát hiện nhiệt độ không liên tục)	phát hiện nhiệt độ tự động cho các quá trình không liên tục
Chức năng chẩn đoán	Hiển thị cực ngược, điện áp sai và quá tải
Bảo vệ phân cực ngược	Cho nguồn cấp điện, đầu ra analog và đầu ra số

Phạm vi giao hàng

Nhiệt kế hồng ngoại CellaTemp PK
Hướng dẫn sử dụng (Tóm tắt)
2 đai ốc cố định

Hệ thống đo lường PK 68-K009

Tải xuống

Brochure CellaTemp PK PKF PKL

Brochure Flyer Giao tiếp IO Link

Hướng dẫn sử dụng CellaTemp PKx Giao tiếp IO Link

hướng dẫn nhanh CellaTemp PKxx Giao tiếp IO Link

Bản vẻ PK 68-K009

EAC Deklaration PK-PA-PT

Hệ thống đo lường PK 68-K009

Tính toán trường nhìn

Khoảng cách đo	Đường kính của điểm đo
0.00 mm	15.00 mm
60.00 mm	15.24 mm
120.00 mm	15.48 mm
180.00 mm	15.72 mm
240.00 mm	15.96 mm
300.00 mm	16.20 mm
360.00 mm	16.44 mm
420.00 mm	16.68 mm
480.00 mm	16.92 mm
540.00 mm	17.16 mm
600.00 mm	17.40 mm
660.00 mm	17.64 mm
720.00 mm	17.88 mm
780.00 mm	18.12 mm
840.00 mm	18.36 mm
900.00 mm	18.60 mm
960.00 mm	18.84 mm
1,020.00 mm	19.08 mm
1,080.00 mm	19.32 mm
1,140.00 mm	19.56 mm
1,200.00 mm	19.80 mm
1,260.00 mm	20.04 mm
1,320.00 mm	20.28 mm
1,380.00 mm	20.52 mm
1,440.00 mm	20.76 mm
1,500.00 mm	21.00 mm
