고온계 CellaCast PA 83

기사 설명

CellaCast PA 83은 플러그 및 국자 주조용 자동 주입 기계에서 액체 금속의 온도를 측정하기 위해 특별히 개발되었습니다. 주입기에서 측정할 때 유출구 또는 국자의 기울기 각도에 따라 주입 스트림의 위치가 변경될 수 있으므로 상황이 더 어려워집니다. CellaCast PA 83의 특징은 직사각형 측정 필드입니다. 쏟아지는 흐름이 측정 필드 내에 있는 한 신뢰할 수 있는 측정 값이 결정됩니다.

특별한 기능:

측정 범위 650 ~ 1700°C
자동 주조기의 주입 제트 온도를 측정하기 위한 마모 및 유지 관리가 필요 없는 측정 시스템
주입 흐름의 위치가 변동하는 경우에도 안정적인 측정을 위한 직사각형 측정 필드가 있는 광학 장치
각 주조의 온도를 자동으로 기록하고 모니터링하는 ATD 기능
먼지와 증기를 문제 없이 측정하기 위한 몫 측정 방법

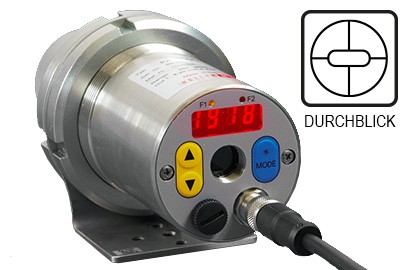

측정 필드의 올바른 정렬 및 모니터링을 위한 투시형 바이저 또는 비디오 카메라
매우 넓음 그리고 밝은 LED 디스플레이

이 동영상은 재생 버튼을 클릭해야만 YouTube에서 로드됩니다. 로드 과정에서 YouTube로 데이터가 전송되며, 해당 데이터는 당사의 통제 범위를 벗어나 처리됩니다. 자세한 내용은 당사의 개인정보 처리방침을 참조하십시오.

셀라캐스트 애플리케이션 솔루션

측정 범위		650 - 1700 °C 650 - 1700 °C 750 - 2400 °C
초점 거리		0,2 m - ∞ 0,2 m - ∞ 0,3 m - ∞ 0,4 m - ∞ 1,2 m - ∞
조준 옵션		렌즈를 통한 표적보기 렌즈를 통한 표적보기 카메라 화상형

버전	CellaCast PA 83 AF 1
버전	CellaCast PA 83 AF 3
버전	CellaCast PA 83 AF 10
버전	CellaCast PA 83 AF 11
버전	CellaCast PA 83 AF 13
측정 범위	650 - 1700 °C
측정 범위	650 - 1700 °C
측정 범위	650 - 1700 °C
측정 범위	750 - 2400 °C
측정 범위	650 - 1700 °C
초점 거리	0,4 m - ∞
초점 거리	1,2 m - ∞
초점 거리	0,2 m - ∞
초점 거리	0,2 m - ∞
초점 거리	0,3 m - ∞
측정 영역의 형태	파노라마
거리 비율	45:1 / 230:1
거리 비율	75:1 / 375:1
거리 비율	10:1 / 55:1
거리 비율	11:1 / 85:1
거리 비율	30:1 / 150:1
렌즈	PZ 20.01
렌즈	PZ 20.06
렌즈	PZ 20.05
렌즈	PZ 20.05
렌즈	PZ 20.08
측정 원리	Two color
조준 옵션	렌즈를 통한 표적보기
조준 옵션	카메라 화상형

측정 범위	650 - 2400 °C 내 타입별 세부 범위
센서	이중 포토다이오드
스펙트럼 범위	0.95 / 1.05 µm
응답 시간 t98	측정 범위 650-1700 ° C : ≤ 10ms (T> 750 ° C) 측정 범위 750-2400 ° C : ≤ 10ms (T> 950 ° C)
측정 불확실성	측정 값의 1.5 % [° C]
재현성	3 K
온도 계수	0.05 % / K
전류 출력 분해능	선택범위의 0.2 K + 0.03 %
인터페이스 분해능	0.1 K
디스플레이 분해능	1K

아날로그 출력	0(4) - 20 mA 선형, switchable, scalable
저항	≤ 500 Ω
아날로그 입력	0 - 10 V
스위칭 출력	2 x 오픈 컬렉터 24 V DC, ≤ 30 mA
스위칭 입력	2 x to 24 V
인터페이스	USB
인터페이스	RS485
전원	24 V DC + 10 % / -20 %
소비 전력	24V DC에서 175mA 이하

조준 옵션	렌즈를 통한 표적보기
조준 옵션	레이저 표적 광
조준 옵션	카메라 화상
디스플레이	적색 4-digit LED 디스플레이, 숫자 높이 8 mm
상태 표시	2 x LED
제어 요소	3 buttons

연결	M12 나사 8 핀 연결
주변 온도	0 - 65 °C
보관 온도	-20 - +80 °C
허용 습도	95 % r.H. 최대 (비 응축)
크기	Ø 65 mm x 220 mm (최대 277 mm)
하우징 재료	스테인리스 스틸 V2A (1.4305)
보호 등급	DIN 40050에 따른 IP 65
중량	약 0.9 kg

과열 신호	내부 온도 80 ° C를 초과하면 아날로그 출력이> 20.5 mA로 보여짐
서비스 기능	측정 값 또는 전류 신호의 시뮬레이션
ATD (자동 온도 감지) 기능	불연속 프로세스를 위한 자동 온도 감지

측정 거리	Measuring field width	Measuring field height
0.00 mm	19.00 mm	19.00 mm
16.00 mm	18.60 mm	18.31 mm
32.00 mm	18.19 mm	17.62 mm
48.00 mm	17.79 mm	16.93 mm
64.00 mm	17.38 mm	16.24 mm
80.00 mm	16.98 mm	15.55 mm
96.00 mm	16.57 mm	14.86 mm
112.00 mm	16.17 mm	14.17 mm
128.00 mm	15.76 mm	13.48 mm
144.00 mm	15.36 mm	12.79 mm
160.00 mm	14.96 mm	12.10 mm
176.00 mm	14.55 mm	11.41 mm
192.00 mm	14.15 mm	10.71 mm
208.00 mm	13.74 mm	10.02 mm
224.00 mm	13.34 mm	9.33 mm
240.00 mm	12.93 mm	8.64 mm
256.00 mm	12.53 mm	7.95 mm
272.00 mm	12.12 mm	7.26 mm
288.00 mm	11.72 mm	6.57 mm
304.00 mm	11.32 mm	5.88 mm
320.00 mm	10.91 mm	5.19 mm
336.00 mm	10.51 mm	4.50 mm
352.00 mm	10.10 mm	3.81 mm
368.00 mm	9.70 mm	3.12 mm
384.00 mm	9.29 mm	2.43 mm
400.00 mm	8.89 mm	1.74 mm
