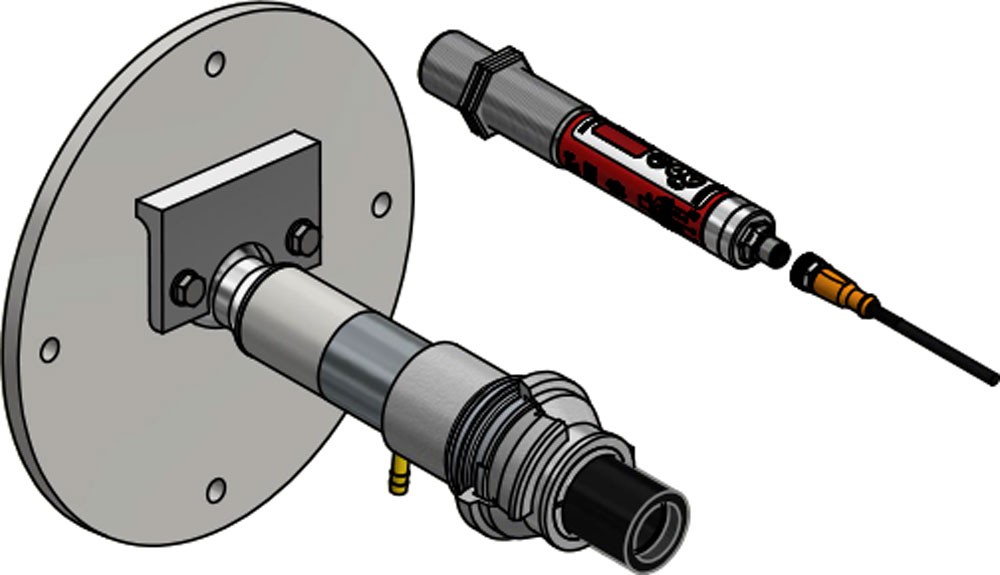

측정 시스템 PK 21-K002

측정 범위	250 - 1600 °C
센서	포토 다이오드
스펙트럼 범위	1.0-1.7 µm
응답 시간 t90	≤ 2ms (T> 600 ° C)
측정 불확실성	측정 값의 0.3 % [° C] + 2.5 K
재현성	1K
온도 계수	0.07 % / K
전류 출력 분해능	선택범위의 0.1 K + 0.005 %
인터페이스 분해능	0.1 K
디스플레이 분해능	1K

아날로그 출력	0(4) - 20 mA 선형, switchable, scalable
저항	≤ 500 Ω
스위칭 출력	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
테스트 입력	10-34V DC (IEC 61131-2에 따름)
인터페이스	IO-Link V1.1.3
전원	18 - 32 V DC
소비 전력	24 V DC에서 ≤ 50 mA

디스플레이	적색 4-digit LED 디스플레이, 숫자 높이 8 mm
상태 표시	3 x LED
제어 요소	3 buttons

연결	M12 나사 5 핀 연결 (A 코드)
주변 온도	0 - 65 °C
보관 온도	-20 - +80 °C
허용 습도	95 % r.H. 최대 (비 응축)
크기	Ø 30 x 210 mm (플러그 제외)
하우징 재료	스테인리스 스틸 V2A (1.4305)
보호 등급	DIN 40050에 따른 IP 65
중량	약 0.4 kg

파라미터	아날로그 출력 0 / 4-20 mA 아날로그 출력의 스케일링 빠른 조정을 통한 방사율 보호 디스크의 투과 레벨 댐핑 시간 상수 최대 값 메모리의 Hold time 작동 모드, 소스 및 스위칭 포인트, 스위칭 접점의 스위치 온 및 스위치 오프 지연 보간점(X/Y 쌍)을 사용하여 프로세스별 영향에 대한 온도 보정 활력 표시기 서비스 파라미터 기본 설정으로 재설정 키 잠금 디스플레이에 온도 또는 “실행” 표시 온도 단위 ° C / ° F 온도 시뮬레이션

과열 신호	내부 온도 75 ° C 보다 높을 때 신호 표시
서비스 기능	측정 값의 시뮬레이션
진단 기능	역극성, 과부하 및 잘못된 공급 전압 표시
역극성 보호	전원 공급 장치, 아날로그 출력 및 스위칭 출력용

제품구성	적외선 온도계 CellaTemp PK 매뉴얼 (간단) 고정 너트 2 개
