Système de mesure PKF 36-K001

Plage de mesure	550 - 2500 °C
Capteur	Photodiode
Plage spectrale	0,78 - 1,06 µm
Temps de réponse t90	≤ 2 ms (T > 900 °C)
Incertitude de mesure	0,3 % de la temp. lue [°C] plus 2,5 K
Reproductibilité	2 K
Coefficient de température	0,07 %/K
Résolution sortie courant	0,1 K + 0.005 % de la plage
Résolution de sortie	0,1 K
Résolution de l'afficheur	1 K

Têtes de mesure

AF 1: PA 41.01 (M30): focale de 0,2 m - ∞ AF 2: PKS 21.01 (M30): focale de 1,08 m AF 3: PA 41.05 (M16): focale de 0,12 m - ∞ AF 4: PZ 41.18 (M16): focale de 0,033 - 0,045 m

Sortie analogique	0(4) - 20 mA linéaire, commutable et réglable
Résistance	≤ 500 Ω
Sortie de commutation	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Entrée test	10 - 34 V DC (selon IEC 61131-2)
Interface	IO-Link V1.1.3
Alimentation électrique	18 - 32 V DC
Consommation de courant	≤ 50 mA at 24 V DC

Afficheur	afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur	3 x LED
Eléments de contrôle	3 boutons

Connexion	Connecteur M12 5 pôles (A codé)
Température ambiante	0 - 65 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Ø 30 x 210 mm (sans connecteur)
Matériau du boîtier	Acier inox V2A (1.4305)
Classe de protection	IP 65 selon DIN 40050
Poids	env. 0,4 kg

Paramètres

Sortie analogique 0/4 - 20 mA Plage de la sortie analogique Émissivité via réglage rapide Transmission du verre de protection Constante de temps d'atténuation Temps de maintien de la valeur max Mode de fonctionnement, source et point de commutation, délai de mise en marche et de coupure des contacts de commutation Correction de température pour les influences spécifiques au processus à l'aide de points d'interpolation (paires X/Y) Indicateur de vitalité Paramètres de service Reset usine Blocage clavier Température ou 'run' affichée sur l'écran Température unité °C/°F Simulation de température

Signal excès de température	Affichage du signal pour une température interne > 75 °C
Fonction test	via bouton ou entrée de test
Fonctions de service	Simulation valeur de mesure
Fonctions de diagnostic	Indication en cas d'inversion de polarité, surcharge ou surtension
Protection d'inversion de polarité	Connecteur M12 5 pôles (A codé)

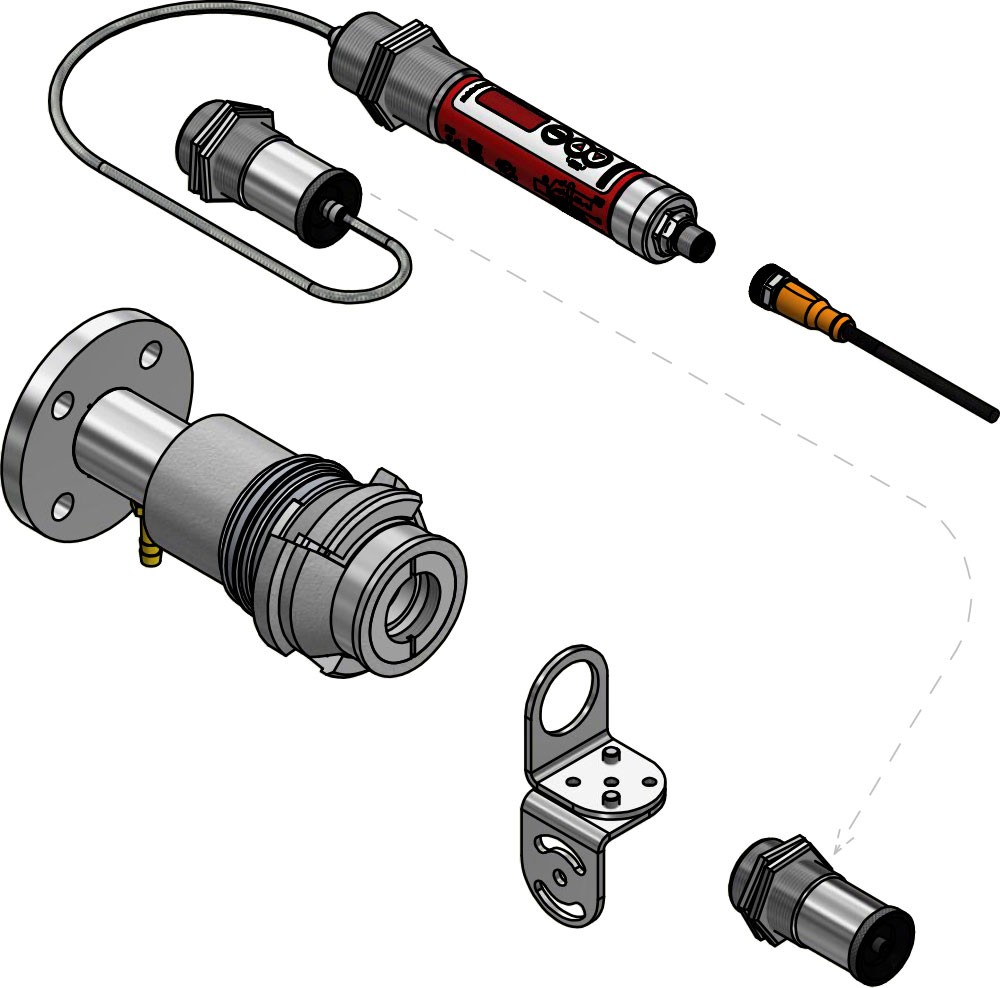

Etendue de la livraison

Thermomètre infrarouge CellaTemp PKF Tête de mesure Manuel (version courte) 2 écrous de fixation * La fibre optique doit être commandée séparément.
