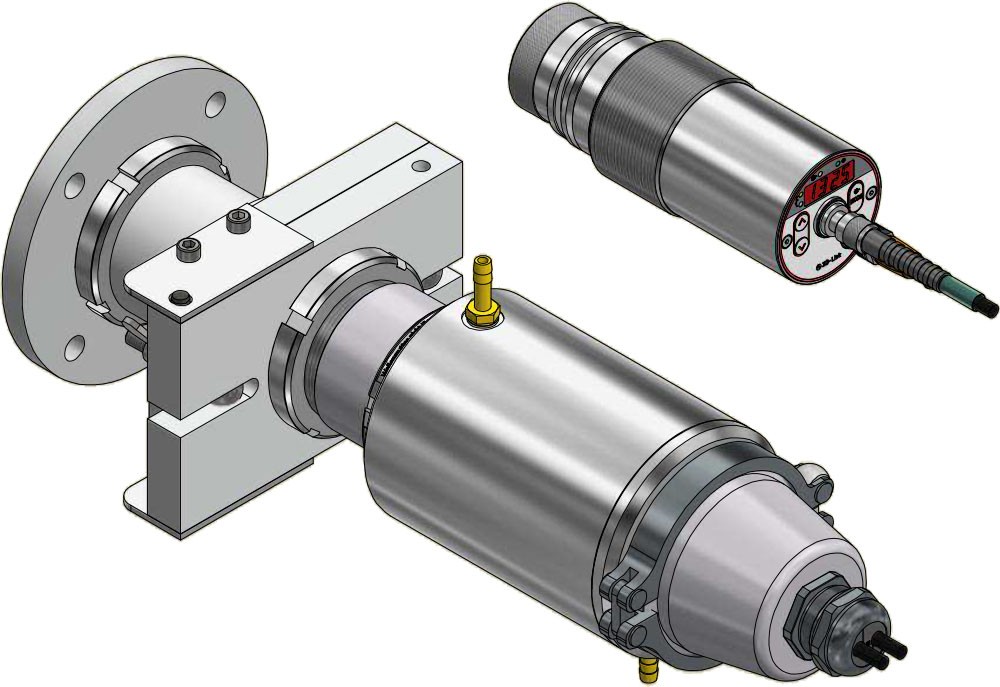

Система измерения PX 17-K002
Описание статьи
Система измерения состоит из:
Пирометр CellaCombustion PX 17 AF 1
Монтажный комплект PA 15-008
Специальные возможности:
Пирометр с фокусируемой оптикой в корпусе из нержавеющей стали для измерения температуры горячих газов, содержащих СО2, в топках сжигательных установок
оснащённый прецизионной линзой с многослойным просветлением
1 аналоговым и 2 переключаемыми выходами, а также промышленным коммуникационным интерфейсом IO-Link
Визирное устройство: видеокамера
Монтажные аксессуары, вкл. охлаждающий кожух и продувочную насадку для промышленного применения
Система измерения PX 17-K002
Вы можете запросить эту статью у нас
Кол-во:
Request article
Дополнительная информация к интерфейсу IO-Link:
Конструкция
CellaCombustion PX 17-K002
Диапазон измерения:
400 - 2000 °C
Фокусное расстояние
0,8 m - ∞
Форма измерительного пятна
круглая
Показатель визирования
70 : 1
Объектив
PZ 15.03
Принцип измерения
односпектральный
Визирное устройство
Сквозной видоискатель
Технические характеристики
Документы для скачивания
Калькулятор измерительного пятна
Aксессуары
Калькулятор коэффициента излучения
Запрос
IO-Link IODD
IO-Link Декларация соответствия
Система измерения PX 17-K002
Технические характеристики
Метрологические параметры
Диапазон измерения:
400 - 2000 °C
Сенсорный датчик
Термопара
Спектральный диапазон
спектр CO2
Время срабатывания t98
≤ 100 мс
Погрешность измерения
0,75 % от измер. значения [°C] + 1 K
Воспроизводимость
2 K
Температурный коэффициент
0,04 %/K
Разрешение токового выхода
0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса
0,1 K
Разрешение дисплея
1 K
Варианты оптики
Объективы
Стандартный объектив PZ 15.03: фокусировка 0,8 м - ∞
Электр. параметры
Аналоговый выход
0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка
≤ 500 Ω
Коммутационный выход
2 x Open Collector 24 V DC, ≤ 150 mA
Интерфейс
IO-Link
Питание
24 В пост. тока +10 % / -20 %
Потребление тока
≤ 175 мA при 24 В пост. тока
Видеокамера
Выход видеосигнала
Composite PAL, 1 Vpp, 75 Ω
Оснащение
Визирное устройство
Сквозной видоискатель
Визирное устройство
Лазерный целеуказатель
Визирное устройство
Видеокамера
Дисплей
4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса
4 x LED
Элементы управления
3 кнопки
Общие параметры
Соединение
5-пол. резьбовое соединение M14
Температура окружающей среды
0 - 65 °C
Температура хранения
-20 - +80 °C
Допуст. влажность воздуха
95 % отн.влаж. макс. (без конденсата)
Габариты
Ø 65 мм x 220 мм (макс. 277 мм)
Материал корпуса
Нерж. сталь V2A (1.4305)
Вид защиты
IP 65 по DIN 40050
Вес
прим. 0,9 кг
Регулируемые параметры
Параметры
Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Фильтр сглаживания
Режим работы регистра памяти
Время удержания регистра памяти
Коеффициент излучения
Коэффициент светопропускания
Предельные значения и режим работы контактов аварийных сигналов
Параметры функции ATD
Имитация тока и температуры
Единица температуры °C / °F
дополнительно для пирометра с камерой:
Функция TBC
Настройка баланса белого
Номер точки измерения
Функции
Сигнал превышения температуры
Индикация сигнала при внутренней температуре > 75 °C
Функция обслуживания
Имитация измер. значения или токового сигнала
Функция ATD (Автоматическая Регистрация Температуры)
автоматическая регистрация температуры при цикл. процессах
Объём поставки
Объём поставки
Пирометры CellaTemp PX
Соединительный кабель VK 02/L AF 1 (5 м)
Видеокабель VK 02/F (5 м) для модели с камерой
Инструкция по эксплуатации (краткая)
Система измерения PX 17-K002
Калькулятор коэффициента излучения
Расчёт настраиваемого коэффициента излучения
Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Расчёт измеренного значения
Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Пирометр
Quotient
Двухканальный режим
Спектральный режим 1
Спектральный режим 2
Предварительно настроенный коэффициент излучения
-
+
Настраиваемый коэффициент излучения
-
+
Температура окружающей среды
-
+
Температура объекта
-
+
Измеренное пирометром значение
Пирометр
Quotient
Двухканальный режим
Спектральный режим 1
Спектральный режим 2
Предварительно настроенный коэффициент излучения
-
+
Измеренное пирометром значение
-
+
Температура окружающей среды
-
+
Температура объекта
-
+
Настраиваемый коэффициент излучения
Система измерения PX 17-K002
Документы для скачивания
Проспект CellaTemp PX
Проспект Flyer IO-Link
Инструкция CellaTemp PX 1x 2x 3x
Габаритный чертёж PX 17-K002
EAC Deklaration PX
X
Система измерения PX 17-K002
Aксессуары
Программное обеспечение
Электрические аксессуары
Оптические аксессуары
Механические аксессуары
Монтажные комплекты
Адаптер коленного рычага PZ 40/G
В корзину
Алюминиевый компактный шланг PB 08/L
В корзину
Быстроразъемное соединение PA 20/D
В корзину
Видеокабель VK 02/F AF 1
В корзину
Видеокабель VK 02/F AF 2
В корзину
Видеокабель VK 02/F AF 3
В корзину
Воздуходувка PB 08/F AF 3
В корзину
Гайка вала 0
В корзину
Держатель PB 08/K AF 2
В корзину
Держатель PB 08/Q AF 1
В корзину
Держатель шарового шарнира PZ 10/H
В корзину
Защитный колпачок PA 20/K
В корзину
Защитный фитинг PA 40/B AF 1
В корзину
Защитный фитинг PA 40/M AF 1
В корзину
Защитный фитинг PA 40/M AF 2
В корзину
Изолятор интерфейса SU 07 AF 1
В корзину
Кабель VK 01/Y AF 3
В корзину
Кабель VK 02/A AF 1
В корзину
Кабель VK 02/A AF 2
В корзину
Кабель VK 02/A AF 3
В корзину
Кабель VK 02/B
В корзину
Кабель VK 02/C AF 1
В корзину
Кабель VK 02/C AF 2
В корзину
Крепежный хомут PZ 20/L AF 2
В корзину
Крепежный хомут PZ 20/N AF 2
В корзину
Монтажный комплект PA 15-001
По запросу
Монтажный комплект PA 15-002
По запросу
Монтажный комплект PA 15-003
По запросу
Монтажный комплект PA 15-004
По запросу
Монтажный комплект PA 15-005
По запросу
Монтажный комплект PA 15-007
По запросу
Монтажный комплект PA 15-008
По запросу
Монтажный комплект PA 83-002
По запросу
Монтажный комплект PA 83-007
По запросу
Монтажный комплект PA 83-010
По запросу
Монтажный комплект PA 83-011
По запросу
Монтажный кронштейн PA 11/U
В корзину
Монтажный кронштейн PZ 20/U AF 2
В корзину
Монтажный уголок PA 11/K
В корзину
Монтажный фланец PZ 20/F-120
В корзину
Монтажный фланец PZ 20/F-120 DN50
В корзину
Монтажный фланец PZ 20/F-130
В корзину
Монтажный фланец PZ 20/F-145
В корзину
Монтажный фланец PZ 20/F-160
В корзину
Монтажный фланец PZ 20/F-50
В корзину
Монтажный фланец PZ 40/D
В корзину
Монтажный фланец PZ 40/N-130 AF 1
В корзину
Наклонное зеркало PZ 20/X AF 5
В корзину
Наклонное зеркало PZ 20/X AF 6
В корзину
Оптика PZ 15.03
В корзину
Осевое воздушное сопло PZ 20/A AF 1
В корзину
Отклоняющее зеркало PA 20/E AF 1
В корзину
Отклоняющее зеркало PA 20/E AF 2
В корзину
Охлаждающий фитинг PA 20/B AF 1
В корзину
Охлаждающий фитинг PA 20/M AF 1
В корзину
Охлаждающий фитинг PA 20/M AF 2
В корзину
Охлаждающий фитинг PA 20/M AF 3
В корзину
Охлаждающий фитинг PA 20/M AF 4
В корзину
Переходная бутылка PZ 20/H
В корзину
Преобразователь интерфейсов SU 04 AF 1
В корзину
Промежуточная трубка PZ 20/C
В корзину
Промежуточная трубка PZ 20/J
В корзину
Промежуточная трубка PZ 40/C
В корзину
Промышленный шланг GP 40
В корзину
Пылезащитная крышка PZ 10/S
В корзину
Регулятор излучательной способности VK 30.07
В корзину
Резьбовое кольцо 0
В корзину
Сапфировый дисковый шарнир PZ 15/I AF 2
В корзину
Световое кольцо PZ 10/P
В корзину
Система монитора 0
В корзину
Теплоловушка PZ 20/K
В корзину
Упорное кольцо PZ 20/E
В корзину
Фланец PB 08/R AF 1
В корзину
Фланец PB 08/R AF 2
В корзину
Фланец PK 20/F-70
В корзину
Фланцевая трубка PB 08/M AF1
В корзину
Хомут для шланга
По запросу
Хомут для шланга 0
В корзину
Цифровой дисплей DA 230A
В корзину
Шаровой фланец PB 08/I
В корзину
Шаровой фланец PB 08/I AF 2
В корзину
Система измерения PX 17-K002
IO-Link IODD
Система измерения PX 17-K002
IO-Link Декларация соответствия
Система измерения PX 17-K002
Калькулятор измерительного пятна
Пирометр
PX 17 AF 1
Фокусное расстояние
mm
Длина диаграммы
mm
Выполнить расчёт
Распечатать
Расстояние до объекта измерения (mm)
0
64
128
192
256
320
384
448
512
576
640
704
768
10.67 mm
Расстояние до объекта измерения
Диаметр измерительного пятна
0.00 mm
24.00 mm
32.00 mm
23.47 mm
64.00 mm
22.93 mm
96.00 mm
22.40 mm
128.00 mm
21.87 mm
160.00 mm
21.33 mm
192.00 mm
20.80 mm
224.00 mm
20.27 mm
256.00 mm
19.73 mm
288.00 mm
19.20 mm
320.00 mm
18.67 mm
352.00 mm
18.13 mm
384.00 mm
17.60 mm
416.00 mm
17.07 mm
448.00 mm
16.53 mm
480.00 mm
16.00 mm
512.00 mm
15.47 mm
544.00 mm
14.93 mm
576.00 mm
14.40 mm
608.00 mm
13.87 mm
640.00 mm
13.33 mm
672.00 mm
12.80 mm
704.00 mm
12.27 mm
736.00 mm
11.73 mm
768.00 mm
11.20 mm
800.00 mm
10.67 mm
