Система измерения PX 13-K001
Описание статьи

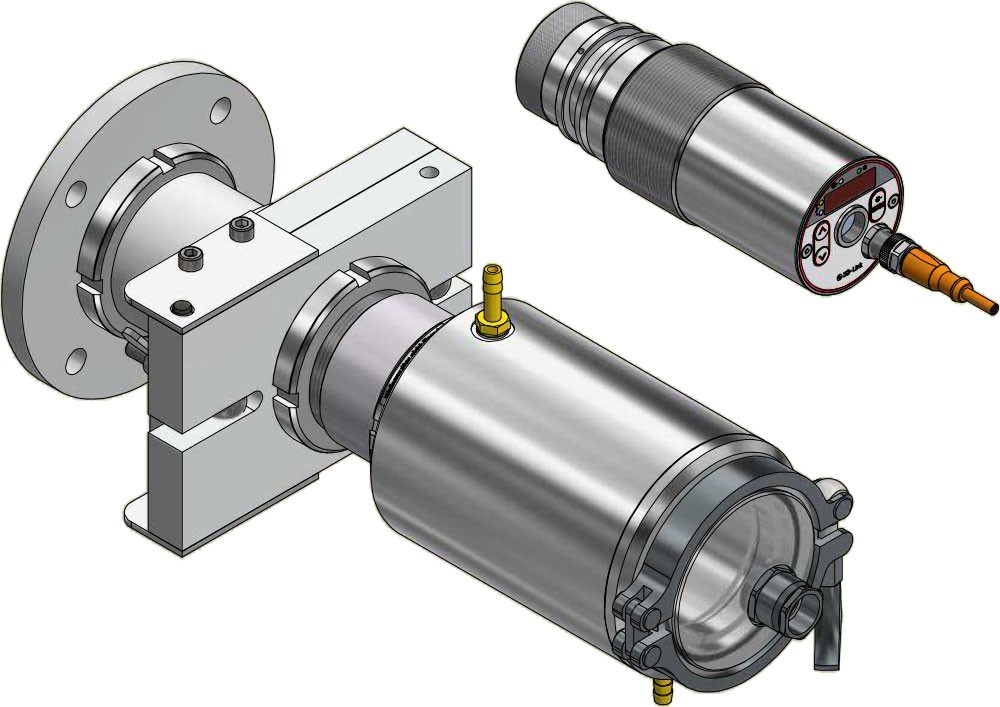

Система измерения состоит из:
Пирометр CellaTemp PX 13 AF 1
Монтажный комплект PA 15-007
Специальные возможности:
Пирометр с фокусируемой оптикой в корпусе из нержавеющей стали для измерений температуры в печах с огневым подогревом
оснащённый прецизионной линзой с многослойным просветлением
1 аналоговым и 2 переключаемыми выходами, а также промышленным коммуникационным интерфейсом IO-Link
Визирное устройство: сквозной видоискатель
Монтажные аксессуары, вкл. охлаждающий кожух и продувочную насадку для промышленного применения
Система измерения PX 13-K001
Вы можете запросить эту статью у нас
Кол-во:
Request article
Дополнительная информация к интерфейсу IO-Link:
Конструкция
CellaTemp PX 13-K001
Диапазон измерения:
500 -1600 °C
Фокусное расстояние
0,6 m - ∞
Форма измерительного пятна
круглая
Показатель визирования
45 : 1
Объектив
PZ 15.03
Принцип измерения
односпектральный
Визирное устройство
Сквозной видоискатель
Технические характеристики
Документы для скачивания
Калькулятор измерительного пятна
Aксессуары
Калькулятор коэффициента излучения
Запрос
IO-Link IODD
IO-Link Декларация соответствия
Система измерения PX 13-K001
Технические характеристики
Метрологические параметры
Диапазон измерения:
500 - 1600 °C
Сенсорный датчик
Термопара
Спектральный диапазон
3,9 мкм
Время срабатывания t98
≤ 100 мс
Погрешность измерения
1 % от измер. значения [°C]
Воспроизводимость
2 K
Температурный коэффициент
0,04 %/K
Разрешение токового выхода
0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса
0,1 K
Разрешение дисплея
1 K
Варианты оптики
Объективы
Стандартный объектив PZ 15.03: фокусировка 0,8 м - ∞
Электр. параметры
Аналоговый выход
0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка
≤ 500 Ω
Коммутационный выход
2 x Open Collector 24 V DC, ≤ 150 mA
Интерфейс
IO-Link
Питание
24 В пост. тока +10 % / -20 %
Потребление тока
≤ 175 мA при 24 В пост. тока
Видеокамера
Выход видеосигнала
Composite PAL, 1 Vpp, 75 Ω
Оснащение
Визирное устройство
Сквозной видоискатель
Визирное устройство
Лазерный целеуказатель
Визирное устройство
Видеокамера
Дисплей
4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса
4 x LED
Элементы управления
3 кнопки
Общие параметры
Соединение
5-пол. резьбовое соединение M14
Температура окружающей среды
0 - 65 °C
Температура хранения
-20 - +80 °C
Допуст. влажность воздуха
95 % отн.влаж. макс. (без конденсата)
Габариты
Ø 65 мм x 220 мм (макс. 277 мм)
Материал корпуса
Нерж. сталь V2A (1.4305)
Вид защиты
IP 65 по DIN 40050
Вес
прим. 0,9 кг
Регулируемые параметры
Параметры
Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Фильтр сглаживания
Режим работы регистра памяти
Время удержания регистра памяти
Коеффициент излучения
Коэффициент светопропускания
Предельные значения и режим работы контактов аварийных сигналов
Параметры функции ATD
Имитация тока и температуры
Единица температуры °C / °F
дополнительно для пирометра с камерой:
Функция TBC
Настройка баланса белого
Номер точки измерения
Функции
Сигнал превышения температуры
Индикация сигнала при внутренней температуре > 75 °C
Функция обслуживания
Имитация измер. значения или токового сигнала
Функция ATD (Автоматическая Регистрация Температуры)
автоматическая регистрация температуры при цикл. процессах
Объём поставки
Объём поставки
Пирометры CellaTemp PX
Соединительный кабель VK 02/L AF 1 (5 м)
Видеокабель VK 02/F (5 м) для модели с камерой
Инструкция по эксплуатации (краткая)
Система измерения PX 13-K001
Калькулятор коэффициента излучения
Расчёт настраиваемого коэффициента излучения
Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Расчёт измеренного значения
Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Пирометр
Quotient
Двухканальный режим
Спектральный режим 1
Спектральный режим 2
Предварительно настроенный коэффициент излучения
-
+
Настраиваемый коэффициент излучения
-
+
Температура окружающей среды
-
+
Температура объекта
-
+
Измеренное пирометром значение
Пирометр
Quotient
Двухканальный режим
Спектральный режим 1
Спектральный режим 2
Предварительно настроенный коэффициент излучения
-
+
Измеренное пирометром значение
-
+
Температура окружающей среды
-
+
Температура объекта
-
+
Настраиваемый коэффициент излучения
Система измерения PX 13-K001
Документы для скачивания
Проспект CellaTemp PX
Проспект Flyer IO-Link
Инструкция CellaTemp PX 1x 2x 3x
Габаритный чертёж PX 13-K001
EAC Deklaration PX
