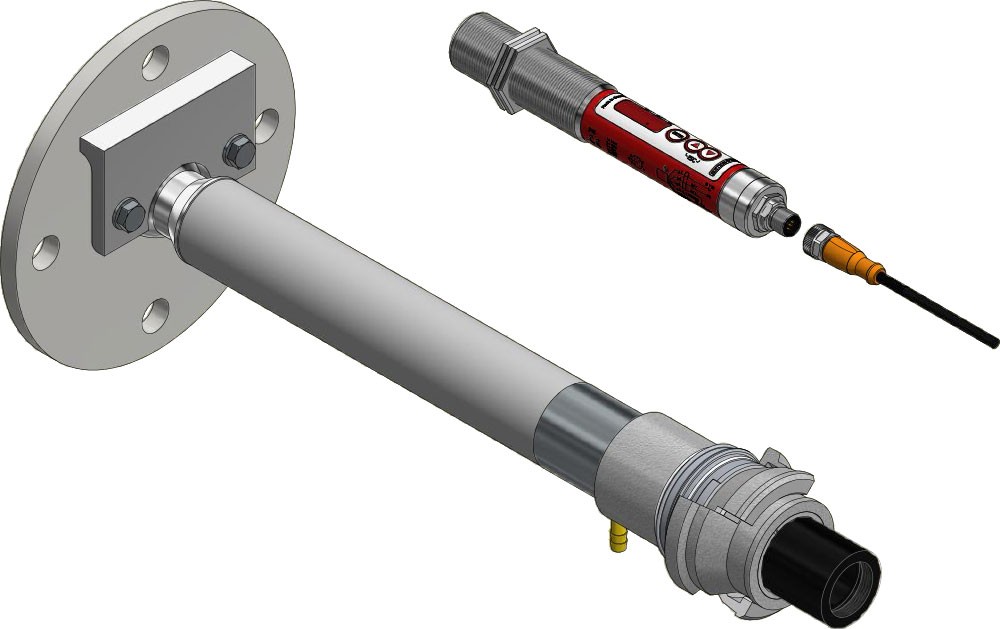

Sistema de medición PK 68-K007

Rango de medición	550 - 1400 °C
Sensor	fotodiodo doble
Rango espectral	0,95 / 1,05 µm
Tiempo de respuesta t90	≤ 10 ms (T > 650 °C)
Incertidumbre de medición	1 % de la lectura [°C]
Repetibilidad	2 K
Coeficiente de temperatura	0,05 %/K
Resolución de la salida de corriente	0,1 K + 0,005 % del rango de medición configurado
Resolución de la interfaz	0,1 K
Resolución del display	1 K

Salida analógica	0(4) - 20 mA lineal, conmutable, escalable
Carga	≤ 500 Ω
Salida de conmutación	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Entrada de test	10 - 34 V DC (según IEC 61131-2)
Interfaz	IO-Link V1.1.3
Alimentación eléctrica	18 - 32 V DC
Consumo eléctrico	≤ 50 mA a 24 V DC

Display	4 Displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado	3 x LED
Elementos de operación	3 teclas de control

Conexión	Conexión roscada M12 de 5 polos (con codificación A)
Temperatura ambiente	0 - 65 °C
Temperatura de almacenamiento	-20 - +80 °C
Humedad del aire admisible	95 % H.r. máx. (sin condensación)
Dimensiones	Ø 30 x 210 mm (sin conector)
Material de la carcasa	acero inoxidable V2A (1.4305)
Tipo de protección	IP 65 según DIN 40050
Peso	0,4 kg, aproximadamente

Parámetros

salida analógica 0/4 - 20 mA Escalado de la salida analógica Relación de emisividad mediante ajuste rápido Nivel de transmisión del disco protector Constante de tiempo de atenuación Tiempo de retención de datos de la memoria de valor máximo Modo de funcionamiento, fuente y punto de conmutación, retardo de conexión y desconexión de los contactos de conmutación Corrección de la temperatura para influencias específicas del proceso mediante puntos de interpolación (pares X/Y) Indicador de vitalidad Parámetros de servicio Restablecer la configuración de fábrica Bloqueo de pulsadores Indicación de la temperatura o «run» en la pantalla Unidad de temperatura °C / °F Simulación de temperatura

Señal de exceso de temperatura	Visualización de la señal a una temperatura interna > 75 °C
Función de servicio	Simulación de un valor de medición
Función DTD (discontinuous temperature detection)	Detección automática de temperatura en procesos discontinuos
Función de diagnóstico	Indicación en caso de polaridad inversa, sobrecarga e incorrecta tensión de alimentación
Protección contra polaridad inversa	para la alimentación eléctrica, salida analógica y salida de conmutación

Volumen de suministro

Termómetros de infrarrojos CellaTemp PK Manual de instrucciones de uso (versión breve) 2 tuercas de fijación
