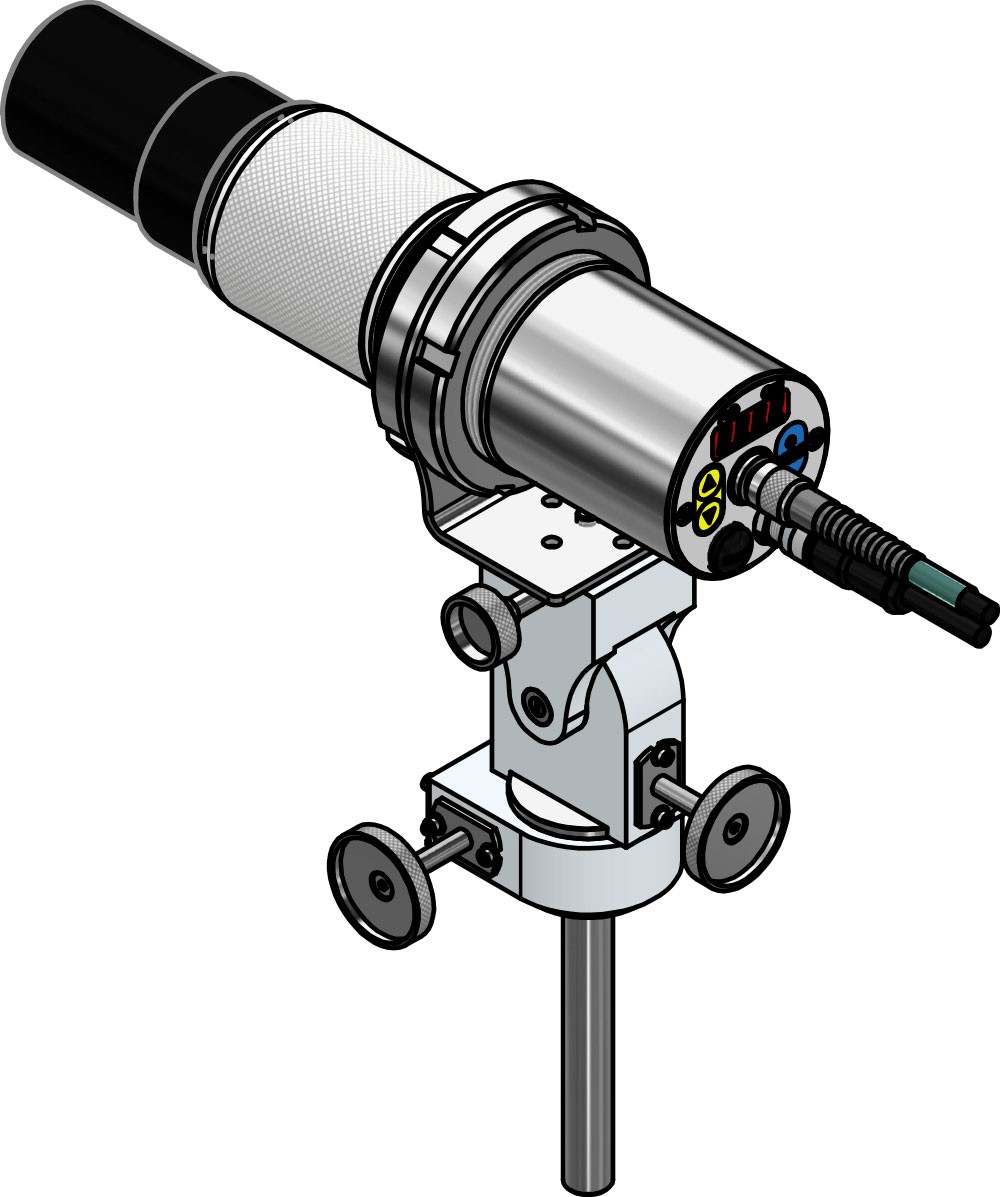

Sistema de medición PA 40-K031

Rango de medición	500 - 3000 °C en subrangos
Sensor	fotodiodo doble
Rango espectral	0,95 / 1,05 µm
Tiempo de respuesta t98	Rango de medición 500 - 1400 °C: ≤ 10 ms (T > 650 °C) Rango de medición 650 - 1700 °C: ≤ 20 ms (T > 650 °C) ≤ 10 ms (T > 750 °C) Rango de medición 750 - 2400 °C: ≤ 10 ms (T > 950 °C) Rango de medición 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertidumbre de medición	1 % de la lectura [°C]
Repetibilidad	2 K
Coeficiente de temperatura	0,05 %/K
Resolución de la salida de corriente	0,2 K + 0,03 % del rango de medición configurado
Resolución de la interfaz	0,1 K
Resolución del display	1 K

Objetivos

Rango de medición 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Rangos de medición 650 - 1700 °C, 750 - 2400 °C y 850 - 3000 °C: Objetivo estándar PZ 20.01: enfoque 0,4 m - ∞ Objetivo macro PA 20.03: Focalización 0,2 m hasta 0,4 m Objetivo gran angular PZ 20.05: focalización 0,2 m - ∞ Teleobjetivo I PZ 20.06: focalización 1,2 m - ∞ Teleobjetivo II PZ 20.06: focalización 0,6 m - ∞ adicionalmente para el rango de medición 850 - 3000 °C Objetivo macro PA 40.01: Focalización 0,086 m hasta 0,115 m

Salida analógica	0(4) - 20 mA lineal, conmutable, escalable
Carga	≤ 500 Ω
Entrada analógica	0 - 10 V
Salida de conmutación	dos colectores abiertos 24 V DC, ≤ 30 mA
Entrada de conmutación	2 x para 24 V
Interfaz	USB
Interfaz	RS 485
Alimentación eléctrica	24 V DC +10 % / -20 %
Consumo eléctrico	≤ 175 mA a 24 V DC

Salida de vídeo

Composite PAL, 1 Vpp, 75 Ω

Dispositivo de mira	Visor a través de la lente
Dispositivo de mira	Puntero láser
Dispositivo de mira	Vídeocámara
Display	4 Displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado	dos LEDs
Elementos de operación	3 teclas de control

Conexión	Conexión roscada M14 con 8 polos
Temperatura ambiente	0 - 65 °C
Temperatura de almacenamiento	-20 - +80 °C
Humedad del aire admisible	95 % H.r. máx. (sin condensación)
Dimensiones	Ø 65 mm x 220 mm (máx. 277 mm)
Material de la carcasa	acero inoxidable V2A (1.4305)
Tipo de protección	IP 65 según DIN 40050
Peso	0,9 kg, aproximadamente

Parámetros

Rango de medición Variable medida y escalamiento entradas y salidas analógicas Filtro de atenuación Modo de memoria Tiempo de retención de la memoria Emisividad Transmitancia Corrección de la radiación de fondo Valores límites y modo operativo de los contactos de alarma Parámetros de la función ATD (opcional) Función de linealización Indicación de estado de los LED Simulación de corriente y temperatura Unidad de temperatura °C / °F Canal de medición: de cociente, espectral 1 o espectral 2 Umbral para el control de contaminación adicionalmente para el pirómetro con cámara: Función TBC (target brightness control) Balance de blancos

Señal de exceso de temperatura	cuando la temperatura interna sobrepase los 80 °C la salida analógica cambia a 20,5 mA
Función de servicio	Simulación de un valor de medición o una señal de corriente
Función ATD (Automatic Temperature Detection)	Detección automática de temperatura en procesos discontinuos

Volumen de suministro

Pirómetro CellaTemp PA cable de conexión VK 02/A (5 m) Cable de vídeo VK 02/F (5 m) en la versión con cámara Cable USB VK 11/D (1,8 m) Software CellaView Manual de instrucciones de uso (versión breve)

Software

CellaView
