Pyrometr CellaTemp PX 61

Popis článku

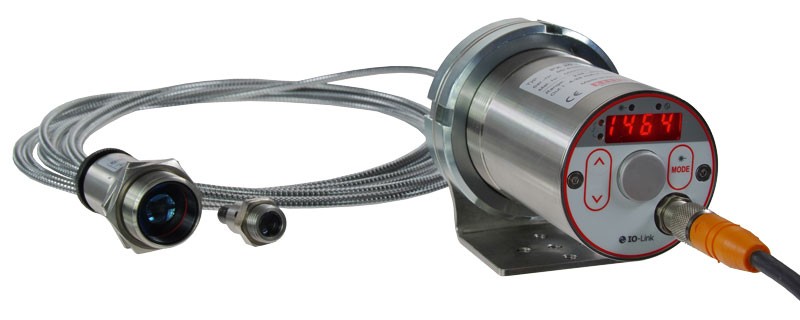

CellaTemp® PX 61 je digitální kvocientový pyrometr se světlovodem pro měření teplot v rozsahu 375 až 1200 °C. Kvocientový pyrometr je vybaven samostatnou optickou měřicí hlavou a světlovodem. Světlovod a měřicí hlava jsou necitlivé na rušení elektromagnetickým zářením a lze je používat při okolní teplotě až 250 °C bez chlazení. Varianta se samostatnou optickou měřicí hlavou má výhody zejména při omezeném prostoru.

Speciální funkce:
  • Rozsah měření 375 až 1200 °C
  • Zaměřitelná výměnná optika pro přesné nastavení vzdálenosti měření
  • Širokopásmová antireflexní přesná optika
  • Krátké vlnové délky
  • LED displej lze číst na velkou vzdálenost
  • Testovací proudový výstup pro diagnostiku funkce
  • Standardní: analogový výstup a rozhraní USB/RS 485
  • Měřicí hlava a optický kabel tepelně odolné do 250 °C
Pyrometr CellaTemp PX 61
Properties
Verze
Rozsah měření
375 - 1200 °C
Zaostřovací vzdálenost
0,12 m - ∞
Laserové pilotní světlo
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat
Další informace o IO-Link:

Verze CellaTemp PX 61 AF 21
Rozsah měření 375 - 1200 °C
Zaostřovací vzdálenost 0,12 m - ∞
Tvar měřicího pole kulatý
Poměr vzdálenosti 40 : 1
Měřicí hlava PA 41.05
Princip měření kvocient
Pomůcka pro zaměřování Laserové pilotní světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaTemp PX 61

Technické údaje

Metrologické parametry

Rozsah měření 375 - 1200 °C
Senzor Dvojitá fotodioda
Spektrální rozsah 1,5 / 1,9 µm
Doba nastavení t98 Messbereich 375 - 1200 °C:
≤ 20 ms (T > xxx °C)
Nejistota měření 1,5 % naměřené hodnoty [°C]
Reprodukovatelnost 3 K
Teplotní koeficient 0,05 %/K
Rozlišení Proudový výstup 0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní 0,1 K
Rozlišení displeje 1 K

Optické varianty

Měřicí hlavy PA 41.05 (M16): Zaostření 0,12 m - ∞

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω
Spínací výstup 2 x Open Collector 24 V DC, ≤ 150 mA
Rozhraní IO-Link
Napájení 24 V DC +10 % / -20 %
Spotřeba energie ≤ 175 mA při 24 V DC

Funkce

Pomůcka pro zaměřování Pilotní světlo laseru
Displej 4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu 4 x LED
Provozní prvky 3 tlačítka

Obecné parametry

Připojovací kabel Šroubové připojení M12 5-pin
Okolní teplota Elektronika: 0 - 65 °C
Měřicí hlava: 250 °C
Skladovací teplota -20 - +80 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Elektronika: Ø 65 mm x 187 mm
Měřicí hlava: v závislosti na typu
Materiál pouzdra Nerezová ocel V2A (1.4305)
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,9 kg

Nastavitelné parametry

Parametry Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Vyhlazovací filtr
Provozní režim paměti
Doba udržení paměti
Emisivita
Propustnost
Mezní hodnoty a provozní režim alarmových kontaktů
Parametry funkce ATD
Simulace proudu a teploty
Jednotka teploty °C/°F
Měřicí kanál Kvocient, Spektrální 1 a Spektrální 2
Prahová hodnota pro monitorování znečištění

Funkce

Signál přehřátí Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce Simulace měřené hodnoty nebo proudového signálu

Rozsah dodávky

Rozsah dodávky Pyrometr CellaTemp PX
Připojovací kabel VK 02/L AF 1 (5 m)
Měřicí hlava
Návod k obsluze (krátký)
* Optický kabel je třeba objednat zvlášť.

Pyrometr CellaTemp PX 61

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaTemp PX 61

Ke stažení

Brožura CellaTemp PX
cs
Brožura Flyer IO-Link
cs
Pokyny CellaTemp PX 41
cs
Stručný průvodce CellaTemp PX 4x 5x 6x
cs
Prohlášení o shodě Declaration z Conformity PXxx
cs
UKCA Declaration z Conformity PXxx
cs
EAC Deklaration PX
cs

Pyrometr CellaTemp PX 61

Příslušenství

Pyrometr CellaTemp PX 61

IO-Link IODD

Typ Datei Dateigröße
IODD PX61AF11-21-22_20241107.zip 1306 KB Download

Pyrometr CellaTemp PX 61

IO-Link Prohlášení výrobce

Typ Datei Dateigröße
MC PX 61 AF 11 21 22_20241126_en.pdf 124 KB Download

Pyrometr CellaTemp PX 61

Kalkulátor měřicího pole

Pyrometr
  • PX 61 AF 21 (0,12 m - ∞)
PX 61 AF 21 (0,12 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)04.89.614.419.22428.833.638.443.24852.857.662.467.27276.881.686.491.296100.8105.6110.4115.21203.00 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm9.20 mm
4.80 mm8.95 mm
9.60 mm8.70 mm
14.40 mm8.46 mm
19.20 mm8.21 mm
24.00 mm7.96 mm
28.80 mm7.71 mm
33.60 mm7.46 mm
38.40 mm7.22 mm
43.20 mm6.97 mm
48.00 mm6.72 mm
52.80 mm6.47 mm
57.60 mm6.22 mm
62.40 mm5.98 mm
67.20 mm5.73 mm
72.00 mm5.48 mm
76.80 mm5.23 mm
81.60 mm4.98 mm
86.40 mm4.74 mm
91.20 mm4.49 mm
96.00 mm4.24 mm
100.80 mm3.99 mm
105.60 mm3.74 mm
110.40 mm3.50 mm
115.20 mm3.25 mm
120.00 mm3.00 mm
