Pyrometr CellaTemp PKF 26

Popis článku

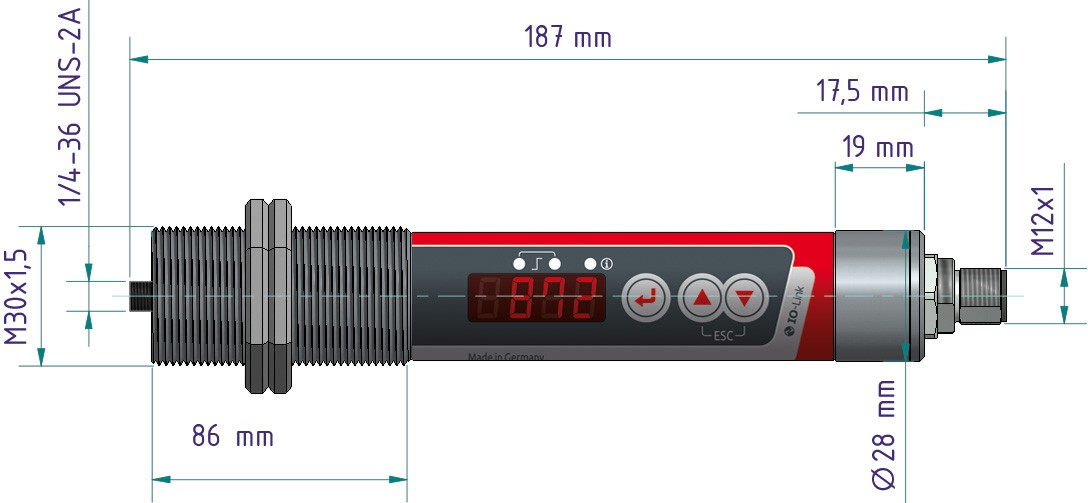

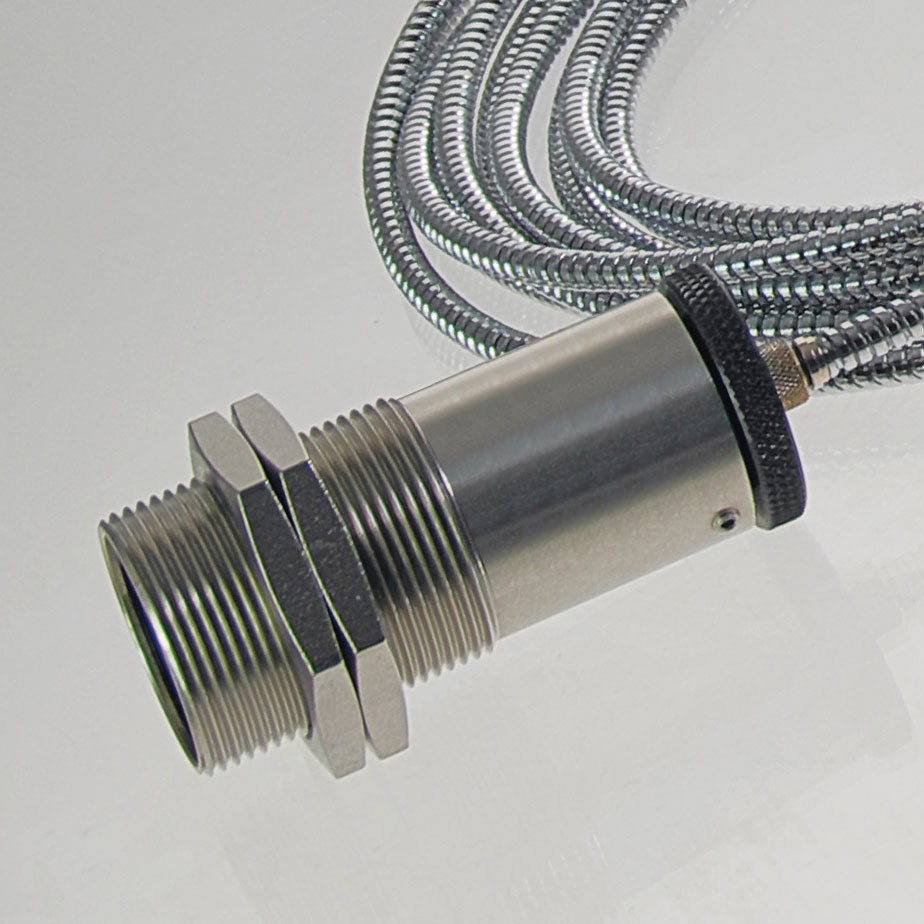

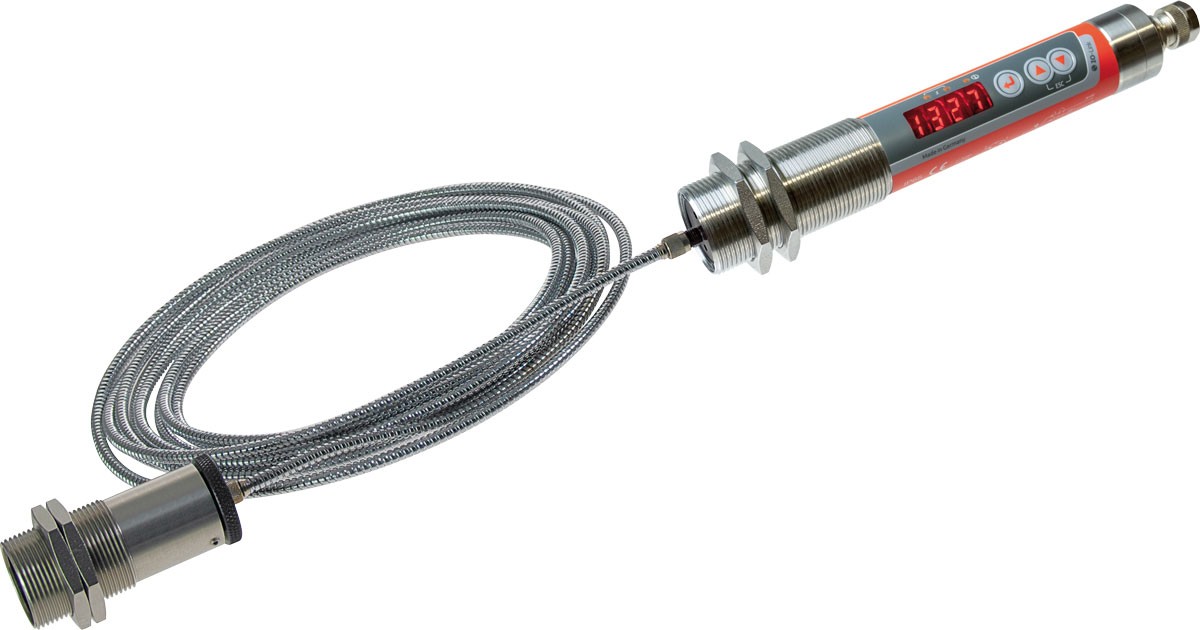

U CellaTemp® PKF 26 jsou elektronika a měřicí hlava oddělené. Infračervené záření je přenášeno do elektroniky přes světlovod. Měřicí hlavu lze používat bez chlazení při okolní teplotě do 250 °C. Tato verze může být použita i ve stísněných montážních podmínkách nebo při vysokých elektromagnetických polích. Délka světlovodů může být až 50 m. Nová generace pyrometrů řady CellaTemp® PK je vybavena chytrou funkcí zvanou indikátor vitality.
Toto je technologie Self-Monitoring, Analysis and Reporting Technology (SMART), tj. funkce pro sebemonitorování, analýzu a hlášení stavu. Monitor vitality nepřetržitě shromažďuje všechna relevantní provozní data. V rámci preventivní údržby tak pyrometr nabízí možnost samostatně a v závislosti na provozních podmínkách signalizovat optimální čas kontroly a kalibrace.

Speciální funkce:
  • Rozsah měření 300 až 1600 °C
  • Možnost optického provedení s délkou až 50 m
  • Spínací výstup univerzálně konfigurovatelný
  • Vysoké optické rozlišení díky přesným čočkám
  • Rozhraní IO-Link
  • Všechny parametry lze nastavit pomocí tlačítka na snímači nebo přes rozhraní z ovládání systému
  • 2 x spínací výstupy PNP s otevřeným kolektorem
  • Velmi snadná instalace pomocí středového závitu M30
  • Velký a jasný LED displej

Pyrometr CellaTemp PKF 26
Properties
Verze
Rozsah měření
300 - 1600 °C
Zaostřovací vzdálenost
0,033 - 0,045 m
Laserové pilotní světlo
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat

Verze CellaTemp PKF 26 BF 1
Verze CellaTemp PKF 26 BF 2
Verze CellaTemp PKF 26 BF 3
Verze CellaTemp PKF 26 BF 4
Rozsah měření 300 - 1600 °C
Rozsah měření 300 - 1600 °C
Rozsah měření 300 - 1600 °C
Rozsah měření 300 - 1600 °C
Měřicí pole 9,1 mm
Zaostřovací vzdálenost 0,2 m - ∞
Zaostřovací vzdálenost 1,5 m
Zaostřovací vzdálenost 0,12 m - ∞
Zaostřovací vzdálenost 0,033 - 0,045 m
Tvar měřicího pole kulatý
Poměr vzdálenosti 180 : 1
Poměr vzdálenosti 100 : 1
Poměr vzdálenosti 50 : 1
Měřicí hlava PA 41.01
Měřicí hlava PKS 21.01
Měřicí hlava PA 41.05
Měřicí hlava PZ 41.18
Princip měření spektrální
Pomůcka pro zaměřování Laserové pilotní světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaTemp PKF 26

Technické údaje

Metrologické parametry

Rozsah měření 300 - 1600 °C
Senzor fotodioda
Spektrální rozsah 1,0 - 1,7 µm
Doba nastavení t90 ≤ 2 ms (T > 600 °C)
Nejistota měření 0,3 % naměřené hodnoty [°C] plus 2,5 K
Reprodukovatelnost 2 K
Teplotní koeficient 0,07 %/K
Rozlišení Proudový výstup 0,1 K + 0,005 % nastaveného měřicího rozsahu
Rozlišení rozhraní 0,1 K
Rozlišení displeje 1 K

Optické varianty

Měřicí hlavy AF 1: PA 41.01 (M30): Zaostření 0,2 m - ∞
AF 2: PKS 21.01 (M30): Zaostření 1,5 m
AF 3: PA 41.05 (M16): Zaostření 0,12 m - ∞
AF 4: PZ 41.18 (M16): Zaostření 0,033 - 0,045 m

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω
Spínací výstup 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testovací vstup 10 - 34 V DC (podle IEC 61131-2)
Rozhraní IO-Link V1.1.3
Napájení 18 - 32 V DC
Spotřeba energie ≤ 50 mA při 24 V DC

Funkce

Displej 4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu 3 x LED
Provozní prvky 3 tlačítka

Obecné parametry

Připojovací kabel Šroubové připojení M12 5-pin (s kódem A)
Okolní teplota 0 - 65 °C
Skladovací teplota -20 - +80 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Ø 30 x 210 mm (bez konektoru)
Materiál pouzdra Nerezová ocel V2A (1.4305)
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,4 kg

Nastavitelné parametry

Parametry Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Emisivita pomocí rychlého nastavení
Úroveň propustnosti ochranného kotouče
Časová konstanta útlumu
Doba podržení paměti maximální hodnoty
Provozní režim, zdroj a spínací bod, zpoždění zapnutí a vypnutí spínacích kontaktů
Korekce teploty na vlivy specifické pro daný proces pomocí interpolačních bodů (dvojice X/Y)
Ukazatel životnosti
Servisní parametr
Obnovení továrního nastavení
Zámek klíče
Zobrazení teploty nebo „běhu“ na displeji
Jednotka teploty °C/°F
Simulace teploty

Funkce

Signál přehřátí Zobrazení signálu z vnitřní teploty > 75 °C
Testovací funkce prostřednictvím tlačítka nebo testovacího vstupu
Servisní funkce Simulace naměřené hodnoty
Diagnostická funkce Indikace přepólování, přetížení a nesprávného napájecího napětí
Ochrana proti přepólování Šroubové připojení M12 5-pin (s kódem A)

Rozsah dodávky

Rozsah dodávky Infračervený teploměr CellaTemp PKF
Měřicí hlava
Návod k obsluze (krátký)
2 upevňovací matice
* Optický kabel je třeba objednat zvlášť.

Pyrometr CellaTemp PKF 26

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaTemp PKF 26

Ke stažení

Brožura CellaTemp PK PKF PKL
cs
Brožura Flyer IO-Link
cs
Pokyny CellaTemp PKx IO-Link
cs
Stručný průvodce CellaTemp PKxx IO-Link
cs
Rozměrový výkres PK 01 E AF2
cs
Prohlášení o shodě Declaration z Conformity PKxy
cs
UKCA Declaration z Conformity PKxy
cs
EAC Deklaration PK-PA-PT
cs

Pyrometr CellaTemp PKF 26

Příslušenství

Pyrometr CellaTemp PKF 26

IO-Link IODD

Typ Datei Dateigröße
IODD PKF26AF2_20221222.zip 403 KB Download
IODD PKF26AF1_20221222.zip 394 KB Download
IODD PKF26AF3_20221222.zip 400 KB Download
IODD PKF26AF4_20221222.zip 400 KB Download

Pyrometr CellaTemp PKF 26

IO-Link Prohlášení výrobce

Typ Datei Dateigröße
MC PKF 26 AF 1_202302_en.pdf 100 KB Download
MC PKF 26 AF 4_202302_en.pdf 99 KB Download
MC PKF 26 AF 2_202302_en.pdf 99 KB Download
MC PKF 26 AF 3_202302_en.pdf 100 KB Download

Pyrometr CellaTemp PKF 26

Kalkulátor měřicího pole

Pyrometr
  • PKF 26 BF 1 (0,2 m - ∞)
  • PKF 26 BF 2 (1,5 m)
  • PKF 26 BF 3 (0,12 m - ∞)
  • PKF 26 BF 4 (0,033 - 0,045 m)
PKF 26 BF 1 (0,2 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)0816243240485664728088961041121201281361441521601681761841922001.11 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm23.40 mm
8.00 mm22.51 mm
16.00 mm21.62 mm
24.00 mm20.73 mm
32.00 mm19.83 mm
40.00 mm18.94 mm
48.00 mm18.05 mm
56.00 mm17.16 mm
64.00 mm16.27 mm
72.00 mm15.38 mm
80.00 mm14.48 mm
88.00 mm13.59 mm
96.00 mm12.70 mm
104.00 mm11.81 mm
112.00 mm10.92 mm
120.00 mm10.03 mm
128.00 mm9.14 mm
136.00 mm8.24 mm
144.00 mm7.35 mm
152.00 mm6.46 mm
160.00 mm5.57 mm
168.00 mm4.68 mm
176.00 mm3.79 mm
184.00 mm2.89 mm
192.00 mm2.00 mm
200.00 mm1.11 mm
