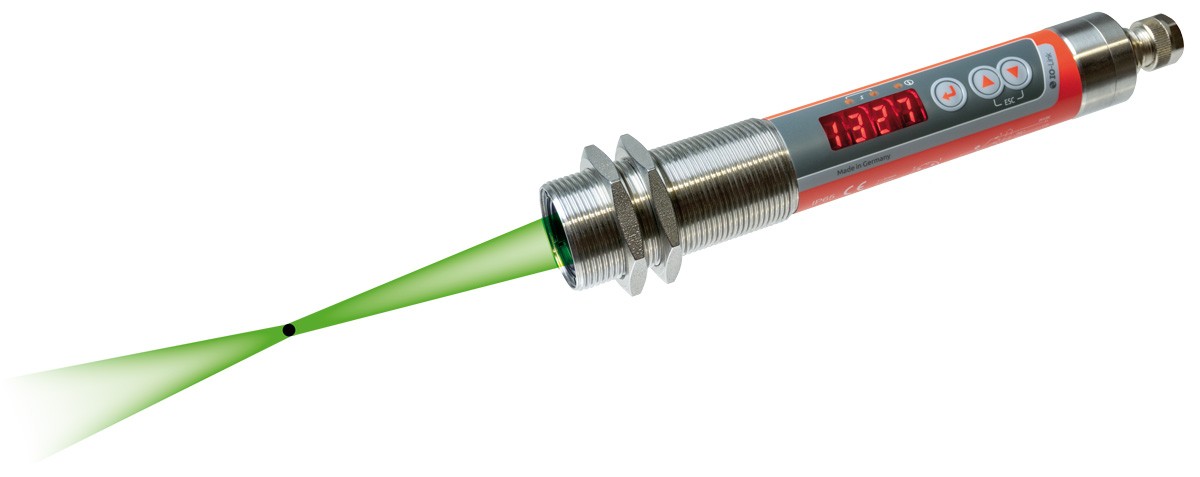

Pyrometer CellaTemp PKL 11

Artikelbeskrivning

CellaTemp® PKL 11 har en integrerad LED-pilotlampa. Särskilt när det gäller små mätobjekt från Ø1,2 mm är pilotljuset ett oumbärligt hjälpmedel för att rikta in den infraröda termometern mot den varma zonen och ställa in den på rätt brännvidd. LED-pilotlampan lyser kontinuerligt och erbjuder en hög driftsäkerhet tack vare det permanenta styrningsalternativet. Den nya generationen av CellaTemp® PK-pyrometerserien är utrustad med en smart vitalitetsindikatorfunktion.
Detta är en Self-Monitoring, Analysis and Reporting Technology (SMART), det vill säga en funktion för egenövervakning, analys och statusrapportering. Vitalitetsmonitorn samlar kontinuerligt in alla relevanta driftsdata. Som en del av det förebyggande underhållet erbjuder pyrometern således möjligheten att självständigt signalera den optimala tiden för inspektion och kalibrering beroende på driftsförhållandena.

Specialfunktioner:
  • Mätområde 0 till 1000 °C
  • kopplingsutgång universellt konfigurerbar
  • hög optisk upplösning tack vare precisionslinser
  • IO-Link-gränssnitt
  • alla parametrar kan ställas in med en knapp på sensorn eller via ett gränssnitt från systemkontrollen
  • 2 x kopplingsutgångar PNP öppen kollektor
  • Mycket enkel installation via M30 centralgänga
  • Stor och ljusstark LED-display
  • LED-pilotlampa lyser permanent och är parallaxfri och ofarlig med tanke på säkerheten

Pyrometer CellaTemp PKL 11
Properties
utförande
Mätområde
0 - 1000 °C
Fokusavstånd
0,089 m
LED-pilotsljus
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaTemp PKL 11 BF 1
utförande CellaTemp PKL 11 BF 2
Mätområde 0 - 1000 °C
Mätområde 0 - 1000 °C
Mätfält 9 mm
Mätfält 3,2 mm
Fokusavstånd 0,295 m
Fokusavstånd 0,089 m
form på mätområdet rund
mätprincip spektral
Siktanordning LED-pilotsljus

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

Pyrometer CellaTemp PKL 11

tekniska data

Mätparametrar

Mätområde 0 - 1000 °C
Sensor Termopil
Spektralt intervall 8 - 14 um
Svarstid t90 ≤ 60 ms
Mätosäkerhet 0,75% av mätvärdet [° C] plus 2,0 K
repeterbarhet 1 K
Temperaturkoefficient 0,1 K / K (T <250 ° C)
0,04% / K (T> 250 ° C)
Upplösning för strömutgång 0,1 K + 0,005% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 0,1 K <200 ° C
1 K ≥ 200 ° C

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
utgångskoppling 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång 10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt IO-Link V1.1.3
Strömförsörjning 18 - 32 V DC
Strömförbrukning ≤ 75 mA vid 24 V DC

Funktioner

Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 3 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)
Dimensioner Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,4 kg

Justerbara parametrar

parametrar Analog utgång 0/4 - 20 mA
Skalning av den analoga utgången
Emissivitet via snabb justering
Skyddsskivans transmissionsnivå
Dämpningstidskonstant
Lagringstid för maximala värden minne
Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna
Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par)
Indikator för vitalitet
Parameter för service
Återställ till fabriksinställning
Tangentbordslåsning
Visning av temperatur eller ”run” i displayen
Temperaturenhet ° C / ° F
Simulering av temperatur

funktioner

Övertemperatur signal Signalvisning vid en innertemperatur > 75 ° C
Testfunktion via tangentbord eller testingång
Servicefunktion Simulering av ett uppmätt värde
Diagnostisk funktion Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet för strömförsörjning, analog utgång och kopplingsutgång

Leveransomfattning

Leveransomfattning Infraröd termometer CellaTemp PK
Manual (kort)
2 fästmuttrar

Pyrometer CellaTemp PKL 11

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaTemp PKL 11

Nedladdningar

broschyr CellaTemp PK PKF PKL
sv
broschyr Flyer IO-Link
sv
manual CellaTemp PKx IO-Link
sv
Snabbguide CellaTemp PKxx IO-Link
sv
tillverkardeklaration Declaration från Conformity PKxy
sv
UKCA Declaration från Conformity PKxy
sv
EAC Deklaration PK-PA-PT
sv

Pyrometer CellaTemp PKL 11

tillbehör

Pyrometer CellaTemp PKL 11

IO-Link IODD

Typ Datei Dateigröße
IODD PKL11AF2_20221221.zip 397 KB Download
IODD PKL11AF1_20221109.zip 397 KB Download
IODD PKL11BF1-2_20241213.zip 1088 KB Download

Pyrometer CellaTemp PKL 11

IO-Link Tillverkardeklaration

Typ Datei Dateigröße
MC PKL 11 BF 1 2_20250224_en.pdf 123 KB Download
MC PKL 11 AF 2_202302_en.pdf 99 KB Download
MC PKL 11 AF 1_202211_en.pdf 365 KB Download

Pyrometer CellaTemp PKL 11

Mätfältsräknare

Pyrometer
  • PKL 11 BF 1 (0,295 m)
  • PKL 11 BF 2 (0,089 m)
PKL 11 BF 1 (0,295 m)
grafens längd
mm
mätavstånd (mm)023.647.270.894.4118141.6165.2188.8212.4236259.6283.29.00 mm
mätavståndmätfältets diameter
0.00 mm21.20 mm
11.80 mm20.71 mm
23.60 mm20.22 mm
35.40 mm19.74 mm
47.20 mm19.25 mm
59.00 mm18.76 mm
70.80 mm18.27 mm
82.60 mm17.78 mm
94.40 mm17.30 mm
106.20 mm16.81 mm
118.00 mm16.32 mm
129.80 mm15.83 mm
141.60 mm15.34 mm
153.40 mm14.86 mm
165.20 mm14.37 mm
177.00 mm13.88 mm
188.80 mm13.39 mm
200.60 mm12.90 mm
212.40 mm12.42 mm
224.20 mm11.93 mm
236.00 mm11.44 mm
247.80 mm10.95 mm
259.60 mm10.46 mm
271.40 mm9.98 mm
283.20 mm9.49 mm
