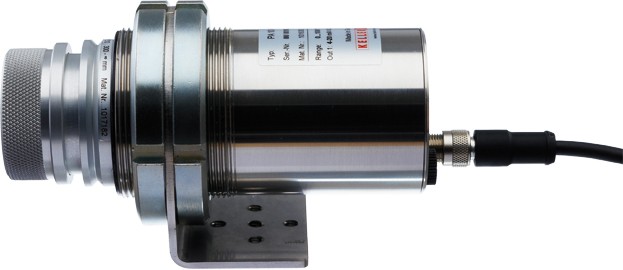

Pyrometer CellaTemp PA 10

Artikelbeskrivning

CellaTemp® PA 10 är en digital pyrometer för mätning av temperaturer från 0 till 1000 °C. På grund av det mycket stora mätområdet kan den användas mycket universellt för en mängd olika tillämpningar, främst på icke-metalliska mätobjekt. För att enkelt och exakt kunna sikta på mätobjektet finns det ett genom-linssikte eller en laserpilotlampa. LED-displayen på baksidan kan läsas på avstånd. Vid normal drift visas den aktuella mättemperaturen. Om aktuella parametrar ändras via de bakre knapparna visas de ändrade inställningarna på displayen.

Specialfunktioner:

Mätområde 0 till 1000 °C
Fokuserbar utbytbar optik för exakt justering av mätavståndet
Bredbandig antireflektiv precisionsoptik
LED-display kan avläsas på långt avstånd
Testströmutgång för diagnosfunktionen
Standard : digital in/utgång samt två analoga utgångar och USB/RS485-gränssnitt

Klicka på play-knappen för att ladda videon från YouTube.

Ladda alla YouTube-videor direkt

Funktioner för videokamera

Pyrometer CellaTemp PA 10

Mätområde		0 - 1000 °C 0 - 1000 °C
Fokusavstånd		0,15 - 0,3 m 0,15 - 0,3 m 0,3 m - ∞
Siktalternativ		Inspektionsfönster Inspektionsfönster Laser pilotljus videokamera

Ditt val påverkar andra inställningar

utförande
Siktalternativ

Du kan begära denna artikel från oss
antal:

utförande	CellaTemp PA 10 AF 1
utförande	CellaTemp PA 10 AF 2
Mätområde	0 - 1000 °C
Mätområde	0 - 1000 °C
Fokusavstånd	0,3 m - ∞
Fokusavstånd	0,15 - 0,3 m
form på mätområdet	rund
Distansförhållande	50 : 1
Distansförhållande	48 : 1
objektiv	PZ 10.01
objektiv	PZ 10.05
mätprincip	spektral
Siktanordning	Inspektionsfönster
Siktanordning	Laser pilotljus
Siktanordning	videokamera

Mätområde	0 - 1000 °C
Sensor	Termopil
Spektralt intervall	8 - 14 um
Svarstid t98	≤ 30 ms
Mätosäkerhet	1% av mätvärdet [° C], min. 2 K
repeterbarhet	1 K
Temperaturkoefficient	0,1 K / K (T <250 ° C) 0,04% / K (T> 250 ° C)
Upplösning för strömutgång	0,2 K + 0,03% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	0,1 K <200 ° C 1 K ≥ 200 ° C

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
Analog ingång	0 - 10 V
utgångskoppling	2 x Open Collector 24 V DC, ≤ 30 mA
utgångskoppling	2 x till 24 V
Gränssnitt	USB
Gränssnitt	RS485
Strömförsörjning	24 V DC +10% / -20%
Strömförbrukning	≤ 175 mA bei 24 V DC

Siktanordning	Inspektionsfönster
Siktanordning	Laser pilotljus
Siktanordning	Kamera
Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	2 x LED
Kontrollelement	3 knappar

Anslutning	M12 skruvanslutning 8-polig
Omgivningstemperatur	0 - 65 °C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Ø 65 mm x 220 mm (max 277 mm)
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,9 kg

Övertemperatur signal	om den inre temperaturen överstiger 80 ° C visar den analoga utgången ett värde> 20,5 mA
Servicefunktion	Simulering av ett uppmätt värde eller en strömsignal
ATD- (automatisk temperaturdetektion) -funktion	Automatisk temperaturdetektering vid diskontinuerliga processer

mätavstånd	mätfältets diameter
0.00 mm	24.00 mm
12.00 mm	23.28 mm
24.00 mm	22.56 mm
36.00 mm	21.84 mm
48.00 mm	21.12 mm
60.00 mm	20.40 mm
72.00 mm	19.68 mm
84.00 mm	18.96 mm
96.00 mm	18.24 mm
108.00 mm	17.52 mm
120.00 mm	16.80 mm
132.00 mm	16.08 mm
144.00 mm	15.36 mm
156.00 mm	14.64 mm
168.00 mm	13.92 mm
180.00 mm	13.20 mm
192.00 mm	12.48 mm
204.00 mm	11.76 mm
216.00 mm	11.04 mm
228.00 mm	10.32 mm
240.00 mm	9.60 mm
252.00 mm	8.88 mm
264.00 mm	8.16 mm
276.00 mm	7.44 mm
288.00 mm	6.72 mm
300.00 mm	6.00 mm
