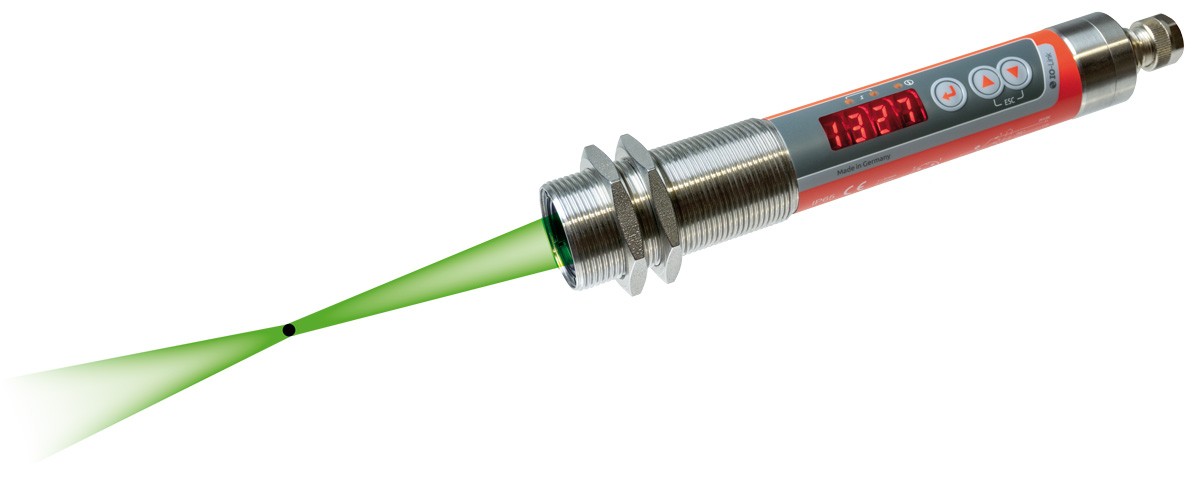

Pirometr CellaTemp PKL 11

Opis artykułu

CellaTemp® PKL 11 posiada zintegrowane światło pilotujące LED. Szczególnie w przypadku małych obiektów pomiarowych o średnicy od 1,2 mm, światło pilotowe jest niezbędną pomocą w ustawieniu termometru na podczerwień w gorącej strefie i ustawieniu go na prawidłową odległość ogniskową. Lampka kontrolna LED świeci w sposób ciągły i oferuje wysoki stopień bezpieczeństwa pracy dzięki opcji stałej kontroli. CellaTemp® PK -pyrometrisarjan uusi sukupolvi on varustettu älykkäällä elinvoiman ilmaisintoiminnolla.
Tämä on itsevalvonta-, analyysi- ja raportointitekniikka (SMART), eli toiminto itsevalvontaan, analysointiin ja tilaraportointiin. Elinvoimamittari kerää jatkuvasti kaikki asiaankuuluvat käyttötiedot. Osana ennaltaehkäisevää huoltoa pyrometri tarjoaa siten mahdollisuuden ilmoittaa itsenäisesti optimaalisen ajan tarkastukselle ja kalibroinnille käyttöolosuhteista riippuen.

Cechy szczególne:

Zakres pomiarowy od 0 do 1000 °C
Wyjście przełączające uniwersalnie konfigurowalne
Wysoka rozdzielczość optyczna dzięki precyzyjnym soczewkom
Interfejs IO-Link
Wszystkie parametry można ustawić za pomocą przycisku na czujniku lub za pomocą interfejsu z systemu sterowania
2 x wyjścia przełączające PNP z otwartym kolektorem
Bardzo prosty montaż za pomocą centralnego gwintu M30
Duży i jasny wyświetlacz LED
Dioda LED świeci się stale i jest wolna od paralaksy, a także nieszkodliwa pod względem technologii bezpieczeństwa

Pirometr CellaTemp PKL 11

Zakres pomiarowy		0 - 1000 °C 0 - 1000 °C
Odległość ogniskowania		0,089 m 0,089 m 0,295 m
Daszek		Lampka kontrolna LED Lampka kontrolna LED

Twój wybór będzie miał wpływ na inne ustawienia

Wykonanie
Daszek		Lampka kontrolna LED

Możesz zażądać od nas tego artykułu
Ilość:

Wykonanie	CellaTemp PKL 11 BF 1
Wykonanie	CellaTemp PKL 11 BF 2
Zakres pomiarowy	0 - 1000 °C
Zakres pomiarowy	0 - 1000 °C
Pole pomiarowe	9 mm
Pole pomiarowe	3,2 mm
Odległość ogniskowania	0,295 m
Odległość ogniskowania	0,089 m
Kształt pola pomiarowego	okrągły
Zasada pomiaru	jednokolorowy
Urządzenie celownicze	Lampka kontrolna LED

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji IO-Link IODD IO-Link Deklaracja producenta

Pirometr CellaTemp PKL 11

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy	0 - 1000 °C
Czujnik	Thermopile
Zakres widmowy	8 - 14 µm
Czas reakcji t90	≤ 60 ms
Niepewność pomiaru	0,75% wartości mierzonej [° C] plus 2,0 K.
Odtwarzalność	1 tys
Współczynnik temperaturowy	0,1 K / K (T <250 ° C) 0,04% / K (T> 250 ° C)
Aktualna rozdzielczość wyjściowa	0,1 K + 0,005% ustawionego zakresu
Rozdzielczość interfejsu	0,1 K.
Wyświetlanie rozdzielczości	0,1 K <200 ° C 1 K ≥ 200 ° C

Parametry elektryczne

Wyjście analogowe	0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie	≤ 500 Ω
Przełączanie wyjścia	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Wejście testowe	10 - 34 V DC (zgodnie z IEC 61131-2)
Interfejs	IO-Link V1.1.3
Zasilacz	18 - 32 V DC
Pobór mocy	≤ 75 mA przy 24 V DC

Wyposażenie

Wyświetl	Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu	3 x LED
Sterowanie	3 przyciski

Ogólne parametry

Połączenie	Złącze śrubowe M12 5 pinów (kodowanie A)
Temperatura otoczenia	0 - 65 °C
Temperatura przechowywania	-20 - +80 °C
Dopuszczalna wilgotność	95% r.H. max. (bez kondensacji)
Wymiar	Ø 30 x 210 mm (bez wtyczki)
Materiał obudowy	Stal nierdzewna V2A (1.4305)
Stopień ochrony	IP 65 zgodnie z DIN 40050
Waga	około 0,4 kg

Regulowane parametry

Parametry

Wyjście analogowe 0/4 - 20 mA
Skalowanie wyjścia analogowego
Emisyjność dzięki szybkiej regulacji
Poziom transmisji tarczy ochronnej
Stała czasowa tłumienia
Czas podtrzymania pamięci wartości maksymalnej
Tryb pracy, źródło i punkt przełączania, opóźnienie włączenia i wyłączenia styków przełączających
Korekta temperatury dla wpływów specyficznych dla procesu za pomocą punktów interpolacji (pary X/Y)
Wskaźnik żywotności
Parametr serwisowy
Zresetuj do ustawień fabrycznych
Zamek na klucz
Wyświetlanie temperatury lub „run” na wyświetlaczu
Jednostka temperatury ° C / ° F
Symulacja temperatury

Funkcje

Sygnał nadmiernej temperatury	Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja testowa	za pomocą przycisku lub wejścia testowego
Funkcja serwisowa	Symulacja wartości mierzonej
Funkcja diagnostyczna	Wskazanie odwrotnej polaryzacji, przeciążenia i nieprawidłowego napięcia zasilania
Zabezpieczenie przed odwrotną polaryzacją	do zasilania, wyjścia analogowego i wyjścia przełączającego

Zakres dostawy

Termometr na podczerwień CellaTemp PK
Instrukcja obsługi (krótka)
2 nakrętki mocujące

Pirometr CellaTemp PKL 11

Pliki do pobrania

Broszura CellaTemp PK PKF PKL

Broszura Flyer IO-Link

Instrukcje CellaTemp PKx IO-Link

skrócona instrukcja obsługi CellaTemp PKxx IO-Link

Deklaracja zgodności Declaration z Conformity PKxy

UKCA Declaration z Conformity PKxy

EAC Deklaration PK-PA-PT

Pirometr CellaTemp PKL 11

IO-Link IODD

Datei	Dateigröße
IODD PKL11AF2_20221221.zip	397 KB	Download
IODD PKL11AF1_20221109.zip	397 KB	Download
IODD PKL11BF1-2_20241213.zip	1088 KB	Download

Pirometr CellaTemp PKL 11

IO-Link Deklaracja producenta

Datei	Dateigröße
MC PKL 11 BF 1 2_20250224_en.pdf	123 KB	Download
MC PKL 11 AF 2_202302_en.pdf	99 KB	Download
MC PKL 11 AF 1_202211_en.pdf	365 KB	Download

Pirometr CellaTemp PKL 11

Kalkulator pola widzenia

Odległość pomiaru	Średnica pola pomiarowego
0.00 mm	21.20 mm
11.80 mm	20.71 mm
23.60 mm	20.22 mm
35.40 mm	19.74 mm
47.20 mm	19.25 mm
59.00 mm	18.76 mm
70.80 mm	18.27 mm
82.60 mm	17.78 mm
94.40 mm	17.30 mm
106.20 mm	16.81 mm
118.00 mm	16.32 mm
129.80 mm	15.83 mm
141.60 mm	15.34 mm
153.40 mm	14.86 mm
165.20 mm	14.37 mm
177.00 mm	13.88 mm
188.80 mm	13.39 mm
200.60 mm	12.90 mm
212.40 mm	12.42 mm
224.20 mm	11.93 mm
236.00 mm	11.44 mm
247.80 mm	10.95 mm
259.60 mm	10.46 mm
271.40 mm	9.98 mm
283.20 mm	9.49 mm
