Pyrometr CellaTemp PKL 11

Popis článku

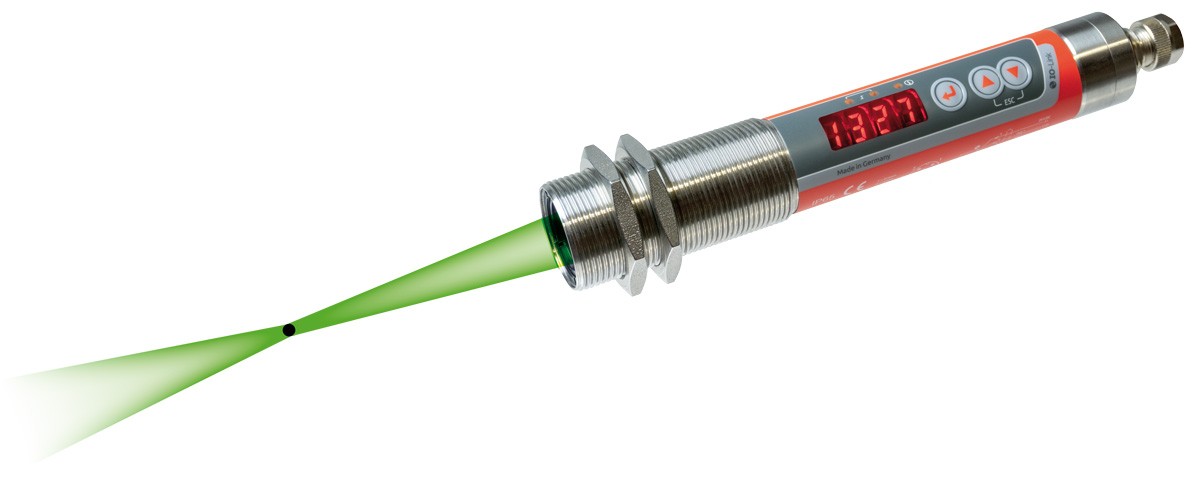

CellaTemp® PKL 11 má integrovanou LED kontrolku. Pilotní světlo je nepostradatelným nástrojem pro vyrovnání infračerveného teploměru s horkou zónou a jeho nastavení na správnou ohniskovou vzdálenost, zejména pro malé měřicí objekty od Ø1,2 mm. Kontrolka LED svítí nepřetržitě a nabízí vysokou úroveň provozní bezpečnosti díky možnosti trvalého ovládání. Nová generace pyrometrů řady CellaTemp® PK je vybavena chytrou funkcí zvanou indikátor vitality.
Toto je technologie Self-Monitoring, Analysis and Reporting Technology (SMART), tj. funkce pro sebemonitorování, analýzu a hlášení stavu. Monitor vitality nepřetržitě shromažďuje všechna relevantní provozní data. V rámci preventivní údržby tak pyrometr nabízí možnost samostatně a v závislosti na provozních podmínkách signalizovat optimální čas kontroly a kalibrace.

Speciální funkce:

Rozsah měření 0 až 1000 °C
Spínací výstup univerzálně konfigurovatelný
Vysoké optické rozlišení díky přesným čočkám
Rozhraní IO-Link
Všechny parametry lze nastavit pomocí tlačítka na snímači nebo přes rozhraní z ovládání systému
2 x spínací výstupy PNP s otevřeným kolektorem
Velmi snadná instalace pomocí středového závitu M30
Velký a jasný LED displej
LED kontrolka trvale svítí a je bez paralaxy a z hlediska bezpečnosti nezávadná

Pyrometr CellaTemp PKL 11

Rozsah měření		0 - 1000 °C 0 - 1000 °C
Zaostřovací vzdálenost		0,089 m 0,089 m 0,295 m
Zaměřovač		Pilotní světlo LED Pilotní světlo LED

Vaše volba ovlivní další nastavení

Verze
Zaměřovač		Pilotní světlo LED

Tento článek si od nás můžete vyžádat
Množství:

Verze	CellaTemp PKL 11 BF 1
Verze	CellaTemp PKL 11 BF 2
Rozsah měření	0 - 1000 °C
Rozsah měření	0 - 1000 °C
Měřicí pole	9 mm
Měřicí pole	3,2 mm
Zaostřovací vzdálenost	0,295 m
Zaostřovací vzdálenost	0,089 m
Tvar měřicího pole	kulatý
Princip měření	spektrální
Pomůcka pro zaměřování	Pilotní světlo LED

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaTemp PKL 11

Technické údaje

Metrologické parametry

Rozsah měření	0 - 1000 °C
Senzor	Termoelektrická sonda
Spektrální rozsah	8 - 14 µm
Doba nastavení t90	≤ 60 ms
Nejistota měření	0,75 % naměřené hodnoty [°C] plus 2,0 K
Reprodukovatelnost	1 K
Teplotní koeficient	0,1 K/K (T < 250 °C) 0,04 %/K (T > 250 °C)
Rozlišení Proudový výstup	0,1 K + 0,005 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	0,1 K < 200 °C 1 K ≥ 200 °C

Elektrické parametry

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Spínací výstup	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testovací vstup	10 - 34 V DC (podle IEC 61131-2)
Rozhraní	IO-Link V1.1.3
Napájení	18 - 32 V DC
Spotřeba energie	≤ 75 mA při 24 V DC

Funkce

Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	3 x LED
Provozní prvky	3 tlačítka

Obecné parametry

Připojovací kabel	Šroubové připojení M12 5-pin (s kódem A)
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 30 x 210 mm (bez konektoru)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,4 kg

Nastavitelné parametry

Parametry

Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Emisivita pomocí rychlého nastavení
Úroveň propustnosti ochranného kotouče
Časová konstanta útlumu
Doba podržení paměti maximální hodnoty
Provozní režim, zdroj a spínací bod, zpoždění zapnutí a vypnutí spínacích kontaktů
Korekce teploty na vlivy specifické pro daný proces pomocí interpolačních bodů (dvojice X/Y)
Ukazatel životnosti
Servisní parametr
Obnovení továrního nastavení
Zámek klíče
Zobrazení teploty nebo „běhu“ na displeji
Jednotka teploty °C/°F
Simulace teploty

Funkce

Signál přehřátí	Zobrazení signálu z vnitřní teploty > 75 °C
Testovací funkce	prostřednictvím tlačítka nebo testovacího vstupu
Servisní funkce	Simulace naměřené hodnoty
Diagnostická funkce	Indikace přepólování, přetížení a nesprávného napájecího napětí
Ochrana proti přepólování	pro napájení, analogový výstup a spínací výstup

Rozsah dodávky

Infračervený teploměr CellaTemp PK
Návod k obsluze (krátký)
2 upevňovací matice

Pyrometr CellaTemp PKL 11

Ke stažení

Brožura CellaTemp PK PKF PKL

Brožura Flyer IO-Link

Pokyny CellaTemp PKx IO-Link

Stručný průvodce CellaTemp PKxx IO-Link

Prohlášení o shodě Declaration z Conformity PKxy

UKCA Declaration z Conformity PKxy

EAC Deklaration PK-PA-PT

Pyrometr CellaTemp PKL 11

IO-Link IODD

Datei	Dateigröße
IODD PKL11AF2_20221221.zip	397 KB	Download
IODD PKL11AF1_20221109.zip	397 KB	Download
IODD PKL11BF1-2_20241213.zip	1088 KB	Download

Pyrometr CellaTemp PKL 11

IO-Link Prohlášení výrobce

Datei	Dateigröße
MC PKL 11 BF 1 2_20250224_en.pdf	123 KB	Download
MC PKL 11 AF 2_202302_en.pdf	99 KB	Download
MC PKL 11 AF 1_202211_en.pdf	365 KB	Download

Pyrometr CellaTemp PKL 11

Kalkulátor měřicího pole

Vzdálenost měření	Průměr měřicího pole
0.00 mm	21.20 mm
11.80 mm	20.71 mm
23.60 mm	20.22 mm
35.40 mm	19.74 mm
47.20 mm	19.25 mm
59.00 mm	18.76 mm
70.80 mm	18.27 mm
82.60 mm	17.78 mm
94.40 mm	17.30 mm
106.20 mm	16.81 mm
118.00 mm	16.32 mm
129.80 mm	15.83 mm
141.60 mm	15.34 mm
153.40 mm	14.86 mm
165.20 mm	14.37 mm
177.00 mm	13.88 mm
188.80 mm	13.39 mm
200.60 mm	12.90 mm
212.40 mm	12.42 mm
224.20 mm	11.93 mm
236.00 mm	11.44 mm
247.80 mm	10.95 mm
259.60 mm	10.46 mm
271.40 mm	9.98 mm
283.20 mm	9.49 mm
