パイロメーター CellaTemp PKL 11

記事の内容

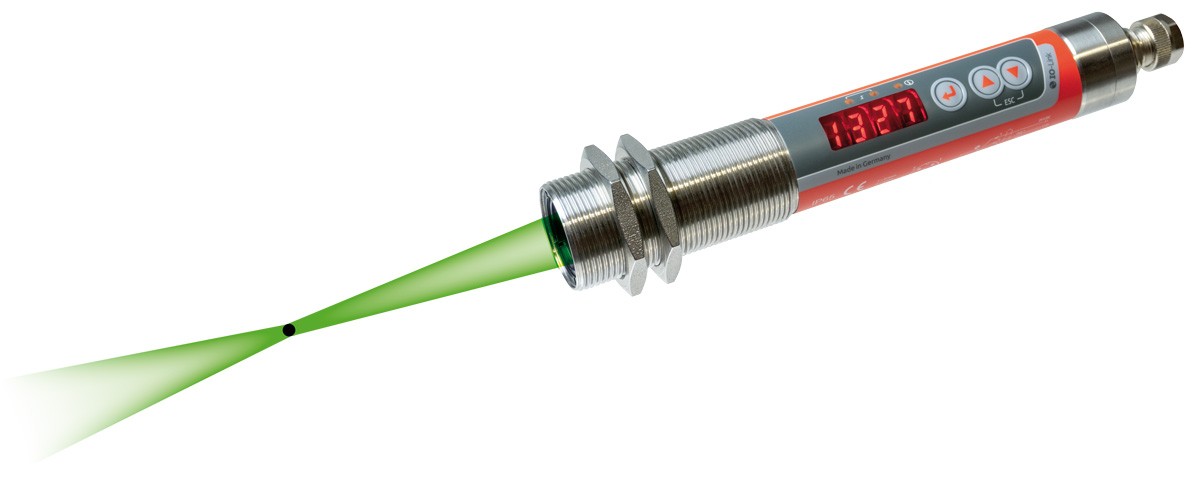

CellaTemp® PKL 11は、LEDパイロットランプを内蔵しています。特にØ1.2mmの小さな測定物では、パイロットランプは赤外線温度計をホットゾーンに合わせ、正しい焦点距離に設定するための不可欠な補助となります。LEDパイロットランプは連続的に光り、常時制御オプションにより高い操作安全性を実現します。新世代の高温計シリーズ CellaTemp® PK には、活力インジケーターのスマート機能が搭載されています。
自己監視、分析、ステータス報告機能を指すSMART（自己監視、分析、報告技術）です。したがって、Vitality Monitor は関連するすべての動作データを継続的に収集します。したがって、前述の設定の枠組みにおける高温計は、独立して、動作条件に応じて、検査と校正に最適な時間を通知する可能性を提供します。

特集:

測定範囲 0 ～ 1000 °C
スイッチング出力は汎用的に設定可能
高精度レンズによる高い光学分解能
IO-Link インタ
すべてのパラメータはセンサーのボタンを使用するか、センサーからのインターフェース経由で設定可能システム制御
2 x スイッチング出力 PNPオープンコレクタ
M30 中央ネジを介して非常に簡単に取り付け可能
大きくて明るい LED ディスプレイ
LED パイロットライトは永続的に点灯し、パララックスがなく、安全性の点で無害です

パイロメーター CellaTemp PKL 11

測定範囲		0 - 1000 °C 0 - 1000 °C
焦点距離		0,089 m 0,089 m 0,295 m
照準オプション		LED ターゲットとしているライト LED ターゲットとしているライト

選択した内容は、他の設定に影響します

バージョン
照準オプション		LED ターゲットとしているライト

この記事は弊社からリクエストできます
数量:

バージョン	CellaTemp PKL 11 BF 1
バージョン	CellaTemp PKL 11 BF 2
測定範囲	0 - 1000 °C
測定範囲	0 - 1000 °C
ターゲットサイズ	9 mm
ターゲットサイズ	3,2 mm
焦点距離	0,295 m
焦点距離	0,089 m
測定エリアの形状	丸
測定原理	1色
照準オプション	LED ターゲットとしているライト

テクニカルデータダウンロード測定フィールド計算機アクセサリー放射率計算機アプリケーションリクエスト IO-Link IODD IO-Link 宣言

パイロメーター CellaTemp PKL 11

テクニカルデータ

測定パラメーター

測定範囲	0 - 1000 °C
センサー	熱電対列
スペクトルの範囲	8 - 14 µm
応答時間 t90	≤ 60 ms
測定不安定	0.75 % of temp. reading [°C] plus 2.0 K
繰り返し性	1 K
温度係数	0.1 K/K (T < 250 °C) 0.04 %/K (T > 250 °C)
解像度電流アウトプット	0.1 K + 0.005 % 選択された範囲
解像度インターフェイス	0.1 K
解像度ディスプレイ	0.1 K < 200 °C 1 K ≥ 200 °C

電気パラメーター

アナログアウトプット	0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗	≤ 500 Ω
スイッチングアウトプット	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
テスト入力	10 - 34 V DC (acc. to IEC 61131-2)
インターフェイス	IO-Link V1.1.3
パワーサプライ	18 - 32 V DC
消費電力	≤ 75 mA at 24 V DC

特徴

デイスプレイ	4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ	3 x LED
コントロールエレメント	3 ボタン

一般的なパラメーター

接続	M12 ネジ 5ピン接続 (A-coding)
周辺温度	0 - 65 °C
保管温度	-20 - +80 °C
許容湿度	95 % r.H. max. (non-condensing)
寸法	Ø 30 x 210 mm (プラグ無し)
ハウジング	ステンレススチール V2A (1.4305)
保護クラス	IP 65 acc. to DIN 40050
重さ	約 0.4 kg

調整可能なパラメーター

パラメーター

アナログアウトプット 0/4 - 20 mA
アナログアウトプットの拡張
クイック調整による放射率
保護ディスクの透過レベル
減衰時定数
最大メモリー値のホールドタイム
スイッチング接点の動作モード、ソース、スイッチングポイント、スイッチオン・スイッチオフディレイ
挿ポイント（X/Yペア）によるプロセス固有の影響に対する温度補正
バイタルインジケーター
サービスパラメータ
工場設定へのリセット
キーロック
温度または「run 」の表示
温度単位 °C/°F
温度のシュミレーション

機能

温度オーバーシグナル	内部温度 > 75 °Cでの信号表示
テスト機能	ボタンまたはテスト入力経由
サービス機能	測定値のシュミレーション
校正機能	逆相、オーバーロード、および間違いの供給電圧の場合に示す
逆相保護	電源、アナログアウトプット、スイッチングアウトプット用

発送範囲

発送範囲	赤外線放射温度計 CellaTemp PK マニュアル (ショート) 2 固定ナット

パイロメーター CellaTemp PKL 11

ダウンロード

カタログ CellaTemp PK PKF PKL

カタログ Flyer IO-Link

マニュアル CellaTemp PKx IO-Link

クイックスタートガイド CellaTemp PKxx IO-Link

適合宣言書 Declaration より Conformity PKxy

UKCA Declaration より Conformity PKxy

EAC Deklaration PK-PA-PT

パイロメーター CellaTemp PKL 11

IO-Link IODD

Datei	Dateigröße
IODD PKL11AF2_20221221.zip	397 KB	Download
IODD PKL11AF1_20221109.zip	397 KB	Download
IODD PKL11BF1-2_20241213.zip	1088 KB	Download

パイロメーター CellaTemp PKL 11

IO-Link 宣言

Datei	Dateigröße
MC PKL 11 BF 1 2_20250224_en.pdf	123 KB	Download
MC PKL 11 AF 2_202302_en.pdf	99 KB	Download
MC PKL 11 AF 1_202211_en.pdf	365 KB	Download

パイロメーター CellaTemp PKL 11

測定フィールド計算機

測定距離	スポット径
0.00 mm	21.20 mm
11.80 mm	20.71 mm
23.60 mm	20.22 mm
35.40 mm	19.74 mm
47.20 mm	19.25 mm
59.00 mm	18.76 mm
70.80 mm	18.27 mm
82.60 mm	17.78 mm
94.40 mm	17.30 mm
106.20 mm	16.81 mm
118.00 mm	16.32 mm
129.80 mm	15.83 mm
141.60 mm	15.34 mm
153.40 mm	14.86 mm
165.20 mm	14.37 mm
177.00 mm	13.88 mm
188.80 mm	13.39 mm
200.60 mm	12.90 mm
212.40 mm	12.42 mm
224.20 mm	11.93 mm
236.00 mm	11.44 mm
247.80 mm	10.95 mm
259.60 mm	10.46 mm
271.40 mm	9.98 mm
283.20 mm	9.49 mm
