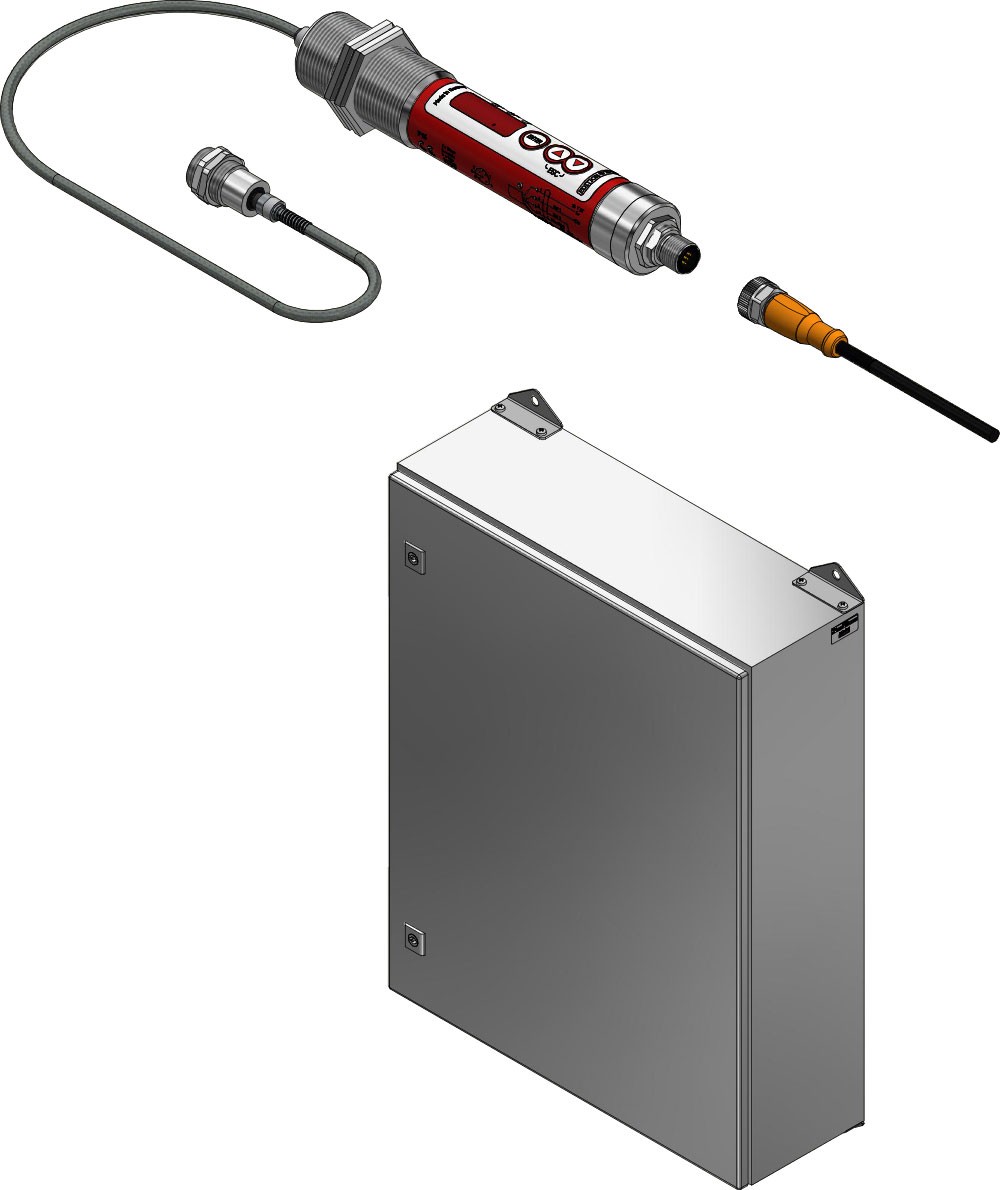

Měřicí systém PKF 66-K005

Rozsah měření	700 - 1800 °C
Senzor	Dvojitá fotodioda
Spektrální rozsah	0,95 / 1,05 μm
Doba nastavení t90	≤ 10 ms (T > 800 °C)
Nejistota měření	1 % vom Messwert [°C] zzgl. 3,0 K
Reprodukovatelnost	2 K
Teplotní koeficient	0,05 %/K
Rozlišení Proudový výstup	0,1 K + 0,005 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Měřicí hlavy

AF 1: PA 41.01 (M30): Zaostření 0,2 m - ∞ AF 2: PKS 21.01 (M30): Zaostření 1,08 m AF 3: PA 41.05 (M16): Zaostření 0,12 m - ∞ AF 4: PZ 41.18 (M16): Zaostření 0,033 - 0,045 m AF 5: PA 41.03 (M30): Zaostření 1,8 m (uzavřeno)

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Spínací výstup	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testovací vstup	10 - 34 V DC (podle IEC 61131-2)
Rozhraní	IO-Link V1.1.3
Napájení	18 - 32 V DC
Spotřeba energie	≤ 50 mA při 24 V DC

Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	3 x LED
Provozní prvky	3 tlačítka

Připojovací kabel	Šroubové připojení M12 5-pin (s kódem A)
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 30 x 210 mm (bez konektoru)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,4 kg

Parametry

Analogový výstup 0/4 - 20 mA Škálování analogového výstupu Poměr emisivity pomocí rychlého nastavení Úroveň propustnosti ochranného kotouče Časová konstanta útlumu Doba podržení paměti maximální hodnoty Provozní režim, zdroj a spínací bod, zpoždění zapnutí a vypnutí spínacích kontaktů Korekce teploty na vlivy specifické pro daný proces pomocí interpolačních bodů (dvojice X/Y) Ukazatel životnosti Servisní parametr Obnovení továrního nastavení Zámek klíče Zobrazení teploty nebo „běhu“ na displeji Jednotka teploty °C/°F Simulace teploty

Signál přehřátí	Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce	Simulace naměřené hodnoty
Funkce DTD (diskontinuální teplotní detekce)	Automatická detekce teploty pro přerušované procesy
Diagnostická funkce	Indikace přepólování, přetížení a nesprávného napájecího napětí
Ochrana proti přepólování	Šroubové připojení M12 5-pin (s kódem A)

Rozsah dodávky

Infračervený teploměr CellaTemp PKF Měřicí hlava Návod k obsluze (krátký) 2 upevňovací matice * Optický kabel je třeba objednat zvlášť.
