パイロメーター CellaCast PA 81

記事の内容

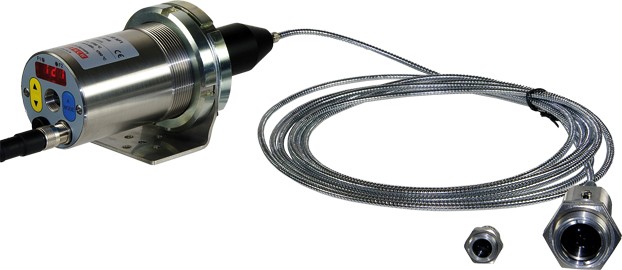

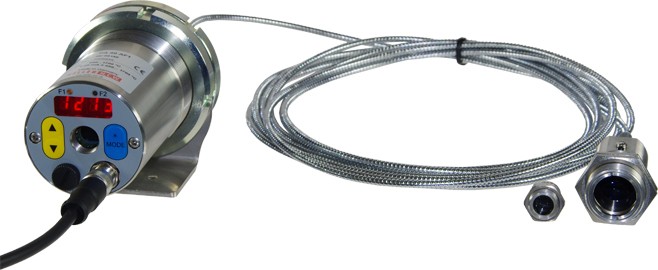

CellaCast PA81は、高炉やキュポラの注湯槽で液体金属の温度を測定するために特別に開発されました。さらに、溶解炉や保持炉から搬送用や注湯用の取鍋に金属を移す際にも、パイロメーターが使用されます。2色式パイロメーターは、独立した光学測定ヘッドとファイバーオプティックケーブルを装備しています。ファイバーオプティックケーブルと測定ヘッドは、電磁波による干渉の影響を受けにくく、250 °Cまでの周囲温度で冷却せずに使用することができます。光学測定ヘッドが分離しているタイプは、特に狭い場所での測定に有利です。

特集:

測定範囲 800 ～ 2,400 °C
摩耗やメンテナンスの必要がない、溶解炉や保持炉、キューポラ、高炉の温度測定用測定システム
スラグや酸化物のない金属表面の温度をフィルタリングする ATD 機能
粉塵や蒸気が存在する場合でも干渉のない測定を実現する 2 色測定方式
遠距離からでも信頼性の高い測定を実現する高解像度レンズ
測定ヘッドと光ファイバーケーブルの熱耐熱温度250℃

この動画は、再生ボタンをクリックするとYouTubeから読み込まれます。読み込み時には、当社の管理範囲外で処理されるデータがYouTubeに送信されます。詳細については、当社のプライバシーポリシーをご覧ください。

CellaCastアプリケーションソリューション

パイロメーター CellaCast PA 81

測定範囲		800 - 2400 °C 800 - 2400 °C
焦点距離		0,2 m - ∞ 0,2 m - ∞
照準オプション		レーザーパイロットライトレーザーパイロットライト

選択した内容は、他の設定に影響します

バージョン		AF 11
照準オプション		レーザーパイロットライト

この記事は弊社からリクエストできます
数量:

バージョン	CellaCast PA 81 AF 11
測定範囲	800 - 2400 °C
焦点距離	0,2 m - ∞
測定エリアの形状	丸
距離比率	190 : 1
測定ヘッド	PA 41.01
測定原理	2色
照準オプション	レーザーパイロットライト

テクニカルデータダウンロード測定フィールド計算機アクセサリー放射率計算機アプリケーションリクエスト

パイロメーター CellaCast PA 81

測定フィールド計算機

測定距離	スポット径
0.00 mm	21.50 mm
8.00 mm	20.68 mm
16.00 mm	19.86 mm
24.00 mm	19.05 mm
32.00 mm	18.23 mm
40.00 mm	17.41 mm
48.00 mm	16.59 mm
56.00 mm	15.77 mm
64.00 mm	14.96 mm
72.00 mm	14.14 mm
80.00 mm	13.32 mm
88.00 mm	12.50 mm
96.00 mm	11.69 mm
104.00 mm	10.87 mm
112.00 mm	10.05 mm
120.00 mm	9.23 mm
128.00 mm	8.41 mm
136.00 mm	7.60 mm
144.00 mm	6.78 mm
152.00 mm	5.96 mm
160.00 mm	5.14 mm
168.00 mm	4.32 mm
176.00 mm	3.51 mm
184.00 mm	2.69 mm
192.00 mm	1.87 mm
200.00 mm	1.05 mm

測定範囲	800 - 2400 °C
センサー	ダブルフォトダイオード
スペクトルの範囲	0.95 / 1.05 µm
応答時間 t98	≤ 20 ms (T > 950 °C)
測定不安定	1.5 % 読み取り温度 [°C]
繰り返し性	3 K
温度係数	0.05 %/K
解像度電流アウトプット	0.2 K + 0.03 % 選択された範囲
解像度インターフェイス	0.1 K
解像度ディスプレイ	1 K

アナログアウトプット	0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗	≤ 500 Ω
アナログインプット	0 - 10 V
スイッチングアウトプット	2 x オープンコレクタ 24 V DC, ≤ 30 mA
スイッチングインプット	2 x to 24 V
インターフェイス	USB
インターフェイス	RS485
パワーサプライ	24 V DC +10 % / -20 %
消費電力	≤ 175 mA bei 24 V DC

照準オプション	レーザーパイロットライト
デイスプレイ	4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ	2 x LED
コントロールエレメント	3 ボタン

接続	M12 ネジ 8ピン接続
周辺温度	電子: 0 - 65 °C 測定ヘッド: 250 °C
保管温度	-20 - +80 °C
許容湿度	95 % r.H. max. (non-condensing)
寸法	電子: Ø 65 mm x 187 mm 測定ヘッド: タイプごとによる
ハウジング	ステンレススチール V2A (1.4305)
保護クラス	IP 65 acc. to DIN 40050
重さ	約 0.9 kg

温度オーバーシグナル	内部の温度が 80 °Cを上回るなら、アナログアウトプット表示値 > 20.5 mA
サービス機能	測定値、又は、電流信号のシュミレーション
