Variabili d'influenza ottica
Introduzione

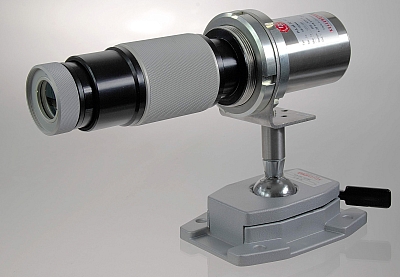

Abb.1 Pirometro CellaTemp PA con ottica di precisione ad alta risoluzione.
Errori di imaging ottico
I raggi luminosi che entrano in prossimità del bordo di un obiettivo vengono messi a fuoco a una distanza diversa rispetto ai raggi luminosi che entrano dal centro. Il risultato è un'immagine leggermente sfocata. L'aberrazione sferica può essere ridotta nei sistemi ottici costituiti da più lenti combinando in modo opportuno diverse superfici di lenti.
Aberrazione cromatica (aberrazione cromatica longitudinale)
La lunghezza focale delle lenti dipende dalla lunghezza d'onda. La luce o la radiazione di diversa lunghezza d'onda viene focalizzata in punti diversi. L'immagine di un oggetto appare quindi con bordi colorati intorno all'immagine. L'aberrazione cromatica può essere notevolmente ridotta utilizzando ottiche corrette per due (acromatiche) o tre (apocromatiche) lunghezze d'onda (Fig. 2). I materiali delle lenti sono scelti in modo tale che le aberrazioni delle lenti si compensino a vicenda per due o tre lunghezze d'onda.

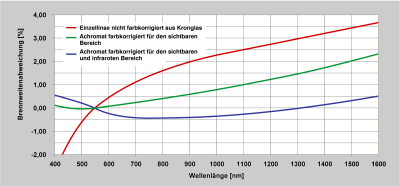

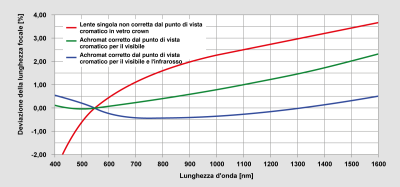

Fig. 2 Deviazione della lunghezza focale dovuta all'aberrazione cromatica longitudinale per lenti non corrette e corrette dal punto di vista cromatico

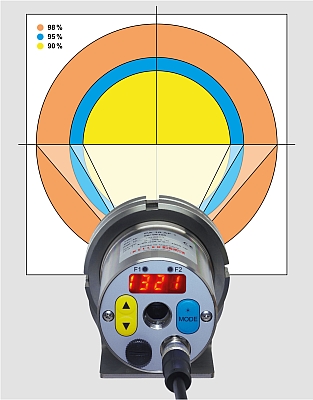

Fig. 3 Rappresentazione delle dimensioni del campo di misura in relazione al 90, 95 e 98% dell'energia massima ricevibile.
Specifiche dell'ottica dei pirometri
La dimensione del punto di misura dei pirometri si basa su una percentuale fissa dell'energia massima che può essere ricevuta in un semispazio. Il 100% corrisponde a un oggetto di misura infinitamente grande. La dimensione del punto di misura è tipicamente riferita al 90, 95 o 98 % dell'energia massima che può essere ricevuta (Fig. 3).
Se la componente di radiazione è riferita al 95 % anziché al 90 %, si ottiene un campo di misura più ampio. Le informazioni sulle dimensioni del campo di misura sono quindi confrontabili solo se si riferiscono alla stessa percentuale. Alcuni produttori non specificano la percentuale di radiazioni o la definiscono bassa. Di conseguenza, questi produttori fingono un campo di misura molto piccolo nelle schede tecniche, ben sapendo che dovrebbero indicare un valore significativamente più grande se lo avessero definito diversamente. Inoltre, alcuni produttori specificano le dimensioni del campo di misura senza tenere conto delle tolleranze delle lenti.
Effetto degli errori ottici
La radiazione ricevuta attraverso la superficie di misurazione viene quindi rilevata in misura diversa. Le variazioni di temperatura al centro hanno un effetto maggiore rispetto alla zona periferica del campo di misura.
Questo ha un impatto particolare sulla calibrazione del pirometro di fronte a un "corpo nero". L'apertura del forno deve essere diverse volte più grande del campo di misura del pirometro. Per i dispositivi con ottiche semplici e un campo di misura ampio, è necessario utilizzare radiatori estremamente grandi come fonte di calibrazione per ridurre gli errori di misura che possono verificarsi durante la calibrazione. Questa è una delle principali fonti di errore per l'elevata incertezza di misura dei dispositivi a basso costo.

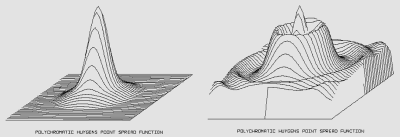

Fig. 4 Confronto tra la distribuzione dell'intensità con ottiche focalizzate e defocalizzate.

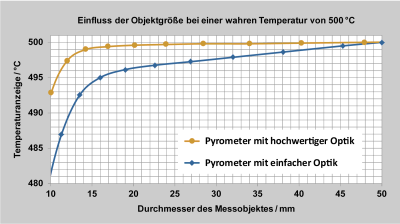

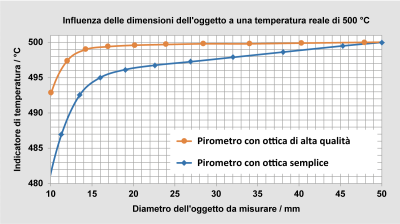

Fig. 5 Confronto tra la visualizzazione ridotta del valore misurato per un'ottica di alta qualità e una semplice.
Soprattutto quando si utilizza il laser per visualizzare il punto di misura, il punto laser non corrisponde alla distanza di misura con lenti semplici.
Questi errori possono essere eliminati il più possibile solo con sistemi otticamente complessi a due o tre lenti. I pirometri della serie CellaTemp PA, ad esempio, sono dotati di ottiche di precisione di alta qualità con un sistema di lenti antiriflesso a banda larga.
Ciò significa che anche i fili con un diametro di 0,3 mm possono essere misurati correttamente in termini di temperatura.
Controllo delle qualità di imaging
La dimensione dell'area di radiazione deve essere diverse volte più grande del campo di misura del pirometro. Posizionare ora un diaframma a iride aperto alla distanza focale (a) del pirometro di fronte alla sorgente di radiazioni e utilizzare il pirometro per determinare la temperatura con un'impostazione di emissività di ε = 1 (Fig. 6). È consigliabile effettuare la misurazione alla fine del campo di misura del pirometro, poiché gli errori di misurazione ottica diventano più visibili a temperature più elevate. L'emissività del pirometro deve quindi essere impostata su 0,98, il che comporta un aumento della visualizzazione della temperatura.

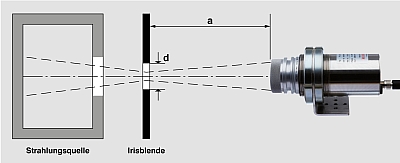

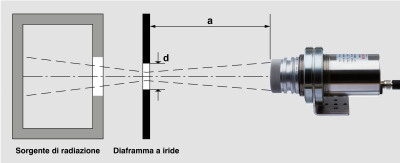

Abb. 6 Impostazione della misura per la verifica delle proprietà ottiche.
In questo modo è molto semplice verificare e confrontare le effettive proprietà di imaging ottico, compresi gli effetti degli errori delle lenti, di diversi dispositivi.
Per i pirometri con luce pilota, videocamera o vista attraverso la lente, il test può essere utilizzato anche per determinare se la distanza del punto focale dal campo di misura e dal campo visivo è identica e se la marcatura del campo di misura corrisponde effettivamente alla posizione e alle dimensioni della superficie di misura del pirometro.

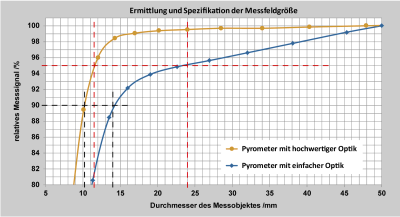

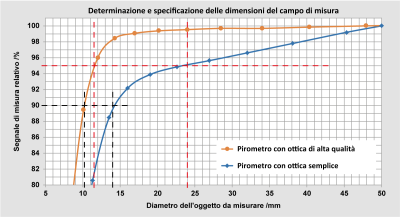

Fig. 7 Confronto dei diametri degli oggetti misurati per il 90% e il 95% dell'energia radiante per un'ottica di alta qualità e una semplice.
