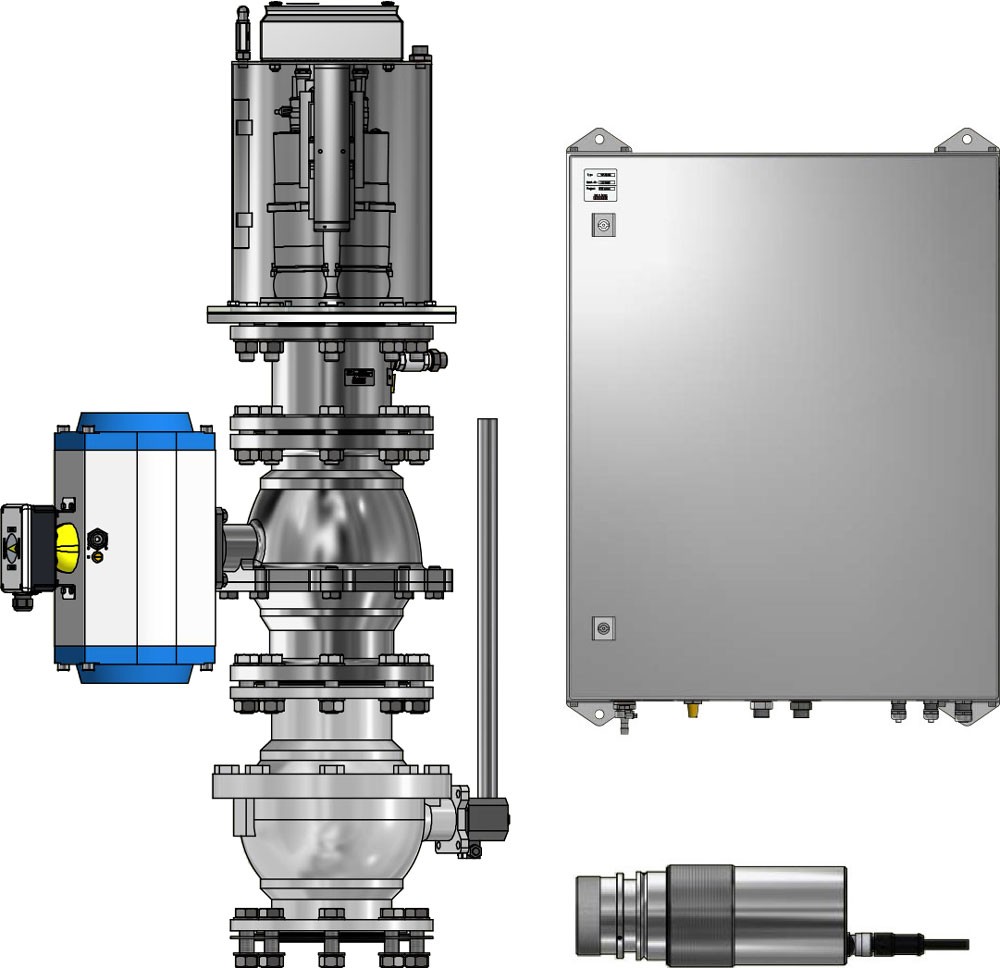

측정 시스템 PA 40-K016

측정 범위	500 - 3000 °C 내 타입별 세부 범위
센서	이중 포토다이오드
스펙트럼 범위	0.95 / 1.05 µm
응답 시간 t98	측정 범위 500-1400 ° C : ≤ 10ms (T> 650 ° C) 측정 범위 650-1700 ° C : ≤ 20ms (T> 650 ° C) ≤ 10ms (T> 750 ° C) 측정 범위 750-2400 ° C : ≤ 10ms (T> 950 ° C) 측정 범위 850-3000 ° C : ≤ 10ms (T> 1050 ° C)
측정 불확실성	측정 값의 1 % [° C]
재현성	2 K
온도 계수	0.05 % / K
전류 출력 분해능	선택범위의 0.2 K + 0.03 %
인터페이스 분해능	0.1 K
디스플레이 분해능	1K

렌즈

측정 범위 500-1400 ° C : Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ 측정 범위 650-1700 ° C, 750-2400 ° C 및 850-3000 ° C : 표준 대물렌즈 PZ 20.01: 초점 0.4m - ∞ 클로즈업 렌즈 PZ 20.03 : 초점 0.2 m-0.4 m PZ 20.05 광각 렌즈 : 초점 0.2 m-∞ 망원 렌즈 I PZ 20.06 : 초점 1.2 m-∞ 망원 렌즈 II PA 20.06 : 초점 0.6 m-∞ 측정 범위 850-3000 ° C 추가 : 매크로 렌즈 PA 40.01 : 초점 0.086m-0.115m

아날로그 출력	0(4) - 20 mA 선형, switchable, scalable
저항	≤ 500 Ω
아날로그 입력	0 - 10 V
스위칭 출력	2 x 오픈 컬렉터 24 V DC, ≤ 30 mA
스위칭 입력	2 x to 24 V
인터페이스	USB
인터페이스	RS485
전원	24 V DC + 10 % / -20 %
소비 전력	24V DC에서 175mA 이하

비디오 출력

Composite PAL, 1 Vpp, 75 Ω

조준 옵션	렌즈를 통한 표적보기
조준 옵션	레이저 표적 광
조준 옵션	카메라 화상
디스플레이	적색 4-digit LED 디스플레이, 숫자 높이 8 mm
상태 표시	2 x LED
제어 요소	3 buttons

연결	M12 나사 8 핀 연결
주변 온도	0 - 65 °C
보관 온도	-20 - +80 °C
허용 습도	95 % r.H. 최대 (비 응축)
크기	Ø 65 mm x 220 mm (최대 277 mm)
하우징 재료	스테인리스 스틸 V2A (1.4305)
보호 등급	DIN 40050에 따른 IP 65
중량	약 0.9 kg

파라미터	측정 범위 아날로그 입출력의 측정 변수 및 스케일링 스무딩 필터 메모리 작동 모드 메모리 Hold time 방사율 투과율 반사된 주변 방사선 보상 알람 접점의 한계 값 및 작동 모드 ATD 기능 파라미터 (옵션) 선형화 기능 LED의 상태 표시 전류 및 온도 시뮬레이션 온도 단위 ° C / ° F 측정 채널 2색 (two color), 단색 1 및 단색 2 오염 모니터링 임계 값 카메라 화상형 적외선온도계인 경우 : TBC 기능 화이트 밸런스

과열 신호	내부 온도 80 ° C를 초과하면 아날로그 출력이> 20.5 mA로 보여짐
서비스 기능	측정 값 또는 전류 신호의 시뮬레이션
ATD (자동 온도 감지) 기능	불연속 프로세스를 위한 자동 온도 감지

제품구성	적외선온도계 CellaTemp PA 연결 케이블 VK 02 / A (5 m) 카메라 화상형 모델용 비디오 케이블 VK 02 / F (5 m) USB 케이블 VK 11 / D (1.8m) CellaView 소프트웨어 매뉴얼 (간단)

소프트웨어

CellaView
