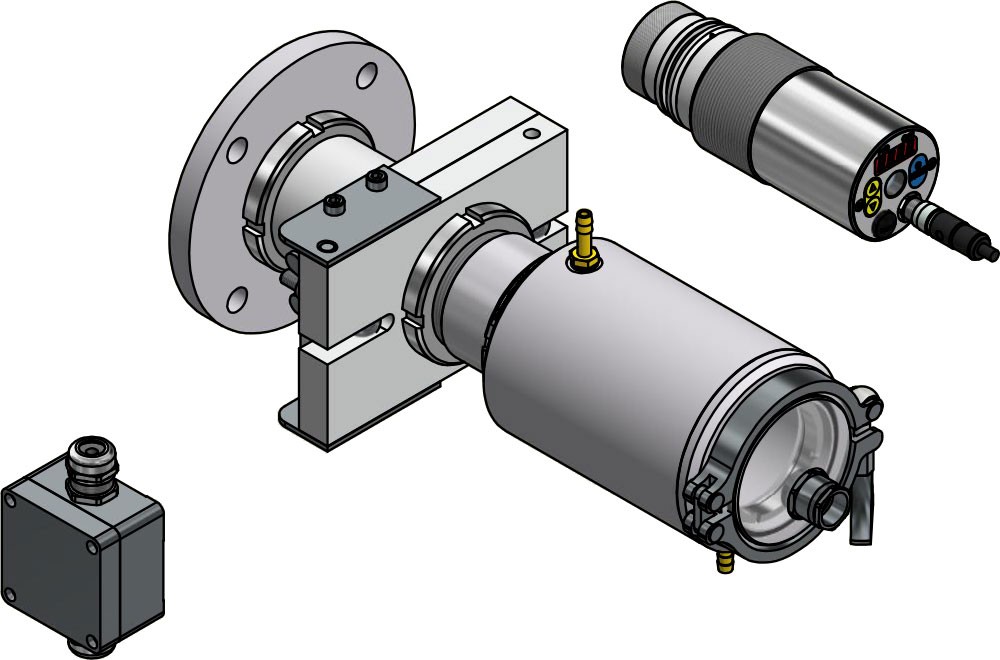

测量系统 PA 20-K001

测温范围	250 - 2500 °C 分段
传感器	光电二极管
光谱范围	1.1 - 1.7 µm
响应时间 t98	≤ 50 ms (T > 250 °C) ≤ 2 ms (T > 750 °C)
测量误差	0.3 % 的测量值 [°C], 至少 4 K
重复性	1 K
温度系数	0.25 K/K (T < 500 °C) 0.05 %/K (T > 500 °C)
分辨率电流输出	0.2 K + 设置测量区间的0.03 %
分辨率界面	0.1 K
分辨率显示	1 K

镜头	标准镜头 PZ 20.01: 可调焦 0.4 m - ∞ 近焦镜头 PZ 20.03: 可调焦 0.2 m - 0.4 m 广角镜头 PZ 20.05: 可调焦 0.2 m - ∞ 长焦镜头 I PZ 20.06: 可调焦 1.2 m - ∞ 长焦镜头 II PA 20.06:可调焦 0.6 m - ∞

模拟输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
模拟输入	0 - 10 V
开关量输出	2 x 集电极开路 24 V DC, ≤ 30 mA
开关量输入	2 x 24 V
接口	USB
接口	RS485
电源	24 V DC +10 % / -20 %
电流消耗	≤ 175 mA 在 24 V DC 时

视频输出	综合 PAL, 1 Vpp, 75 Ω

瞄准方式	目镜瞄准
瞄准方式	激光引导光
瞄准方式	视频摄像头
显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	2 x LED
控制参数	3 个按键

连接	M14螺钉 8针连接
环境温度	0 - 65 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)
尺寸	Ø 65 mm x 220 mm (最大277 mm)
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.9 kg

参数	测温范围 测量变量和模拟量输入和输出的比例 平滑滤波器 存储模式 记录保持时间 发射率 透射率 补偿背景辐射 报警触点的范围和操作模式 ATD 功能参数（可选） 线性化功能 LED的状态显示 模拟电流和温度 温度单位 °C/°F 另外在带摄像头的高温计: TBC功能 白平衡

超温信号	内部温度 > 80 °C 模拟输出开启 > 20.5 mA
服务功能	模拟测量值或电流信号
ATD-自动检测功能	在不连续过程中的自动温度检测

供货范围	高温计 CellaTemp PA 连接导线 VK 02/A (5 m) 视频线 VK 02/F (5 m)在有摄像头的型号 USB-线缆 VK 11/D (1.8 m) 软件 CellaView 操作说明书（简洁版）

软件

CellaView
