Система измерения PK 72-K003

Описание статьи

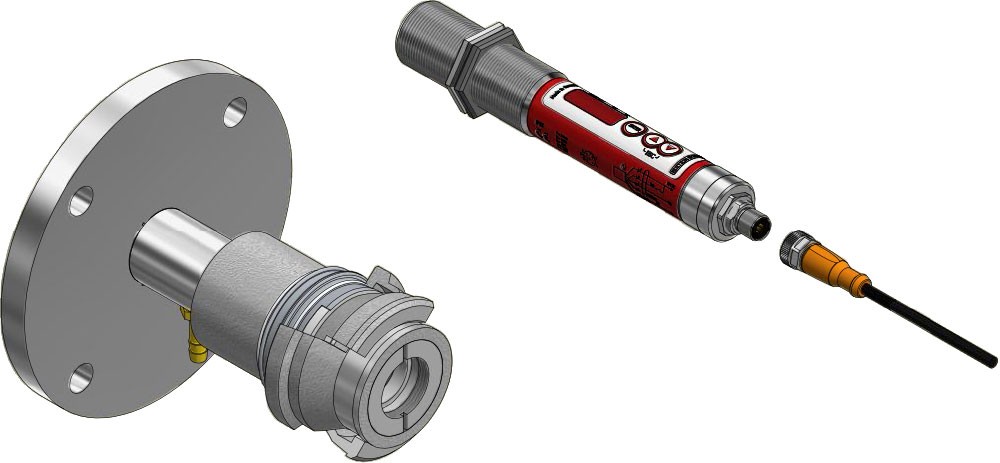

Система измерения состоит из:

Специальные возможности:

Компактный инфракрасный термометр с ярким светодиодным дисплеем и панелью обслуживания
оснащённый прецизионной линзой с многослойным просветлением
аналоговым выходом и интерфейсом IO-Link

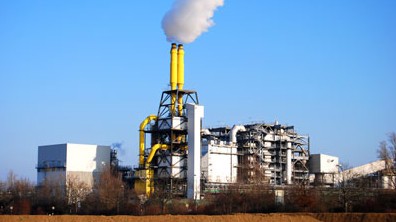

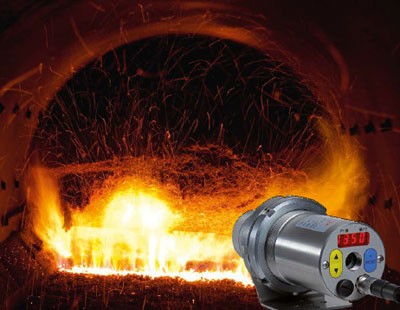

Для измерения температуры горячих газов, содержащих СО2, в топках сжигательных установок
Монтажные аксессуары с оптимально сбалансированным подводом воздуха для предупреждения загрязнений прибора при минимальном расходе воздуха
Байонетный затвор для быстрого демонтажа

Система измерения PK 72-K003

Вы можете запросить эту статью у нас
Кол-во:

Конструкция	CellaCombustion PK 72-K003
Диапазон измерения:	400 - 2000 °C
Пятно измерения (визирования)	7 mm
Фокусное расстояние	0,4 m
Форма измерительного пятна	круглая
Принцип измерения	односпектральный

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Aксессуары Калькулятор коэффициента излучения Запрос IO-Link IODD IO-Link Декларация соответствия

Система измерения PK 72-K003

Технические характеристики

Метрологические параметры

Диапазон измерения:	400 - 2000 °C
Сенсорный датчик	Термопара
Спектральный диапазон	спектр CO2
Время срабатывания t90	≤ 60 мс
Погрешность измерения	1 % от измер. значения [°C]
Воспроизводимость	4 K
Температурный коэффициент	0,04 %/K
Разрешение токового выхода	0,1 K + 0,005 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	1 K

Электр. параметры

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Коммутационный выход	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Вход (Контрольная функция)	10 - 34 В пост. тока (по нормам IEC 61131-2)
Интерфейс	IO-Link V1.1.3
Питание	18 - 32 V DC
Потребление тока	≤ 50 мA при 24 В пост. тока

Оснащение

Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	3 x LED
Элементы управления	3 кнопки

Общие параметры

Соединение	5-пол. резьбовое соединение M12 (A код.)
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Ø 30 x 210 мм (без штекера )
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,4 кг

Регулируемые параметры

Параметры

Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Излучательная способность с помощью быстрой регулировки
Уровень пропускания защитного диска
Постоянная времени сглаживания
Время удержания регистра памяти макс. значений
Режим работы, источник и точка переключения, задержка включения и выключения переключающих контактов
Коррекция температуры с учетом специфики процесса с помощью точек интерполяции (пары X/Y)
Индикатор жизнеспособности
Сервисный параметр
Сброс на заводские регулировки
Блокировка кнопок
Индикация температуры или «run» на дисплее
Единица температуры °C / °F
Имитация температуры

Функции

Сигнал превышения температуры	Индикация сигнала при внутренней температуре > 75 °C
Контрольная функция	С помощью кнопки или тестового входа
Функция обслуживания	Имитация измер. значения
Функция диагностики	Индикация при неправ. полярности, перегрузке и неправ. напряжении
Защита против инверсии полярности	для питания, аналогового и переключаемого выхода

Объём поставки

Инфракрасный термометр CellaCombustion PK
Инструкция по эксплуатации (краткая)
2 крепёжных гайки

Система измерения PK 72-K003

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Настраиваемый коэффициент излучения

Температура окружающей среды

Температура объекта

Измеренное пирометром значение

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Измеренное пирометром значение

Температура окружающей среды

Температура объекта

Настраиваемый коэффициент излучения

Система измерения PK 72-K003

Документы для скачивания

Проспект CellaTemp PK PKF PKL

Проспект Flyer IO-Link

Отчёт о применении CellaCombustion

Инструкция CellaTemp PKx IO-Link

Краткая инструкция CellaTemp PKxx IO-Link

Габаритный чертёж PK 72-K003

EAC Deklaration PK-PA-PT

Система измерения PK 72-K003

Калькулятор измерительного пятна

Расстояние до объекта измерения	Диаметр измерительного пятна
0.00 mm	18.20 mm
16.00 mm	17.75 mm
32.00 mm	17.30 mm
48.00 mm	16.86 mm
64.00 mm	16.41 mm
80.00 mm	15.96 mm
96.00 mm	15.51 mm
112.00 mm	15.06 mm
128.00 mm	14.62 mm
144.00 mm	14.17 mm
160.00 mm	13.72 mm
176.00 mm	13.27 mm
192.00 mm	12.82 mm
208.00 mm	12.38 mm
224.00 mm	11.93 mm
240.00 mm	11.48 mm
256.00 mm	11.03 mm
272.00 mm	10.58 mm
288.00 mm	10.14 mm
304.00 mm	9.69 mm
320.00 mm	9.24 mm
336.00 mm	8.79 mm
352.00 mm	8.34 mm
368.00 mm	7.90 mm
384.00 mm	7.45 mm
400.00 mm	7.00 mm
