Система измерения PA 81-K001

Описание статьи

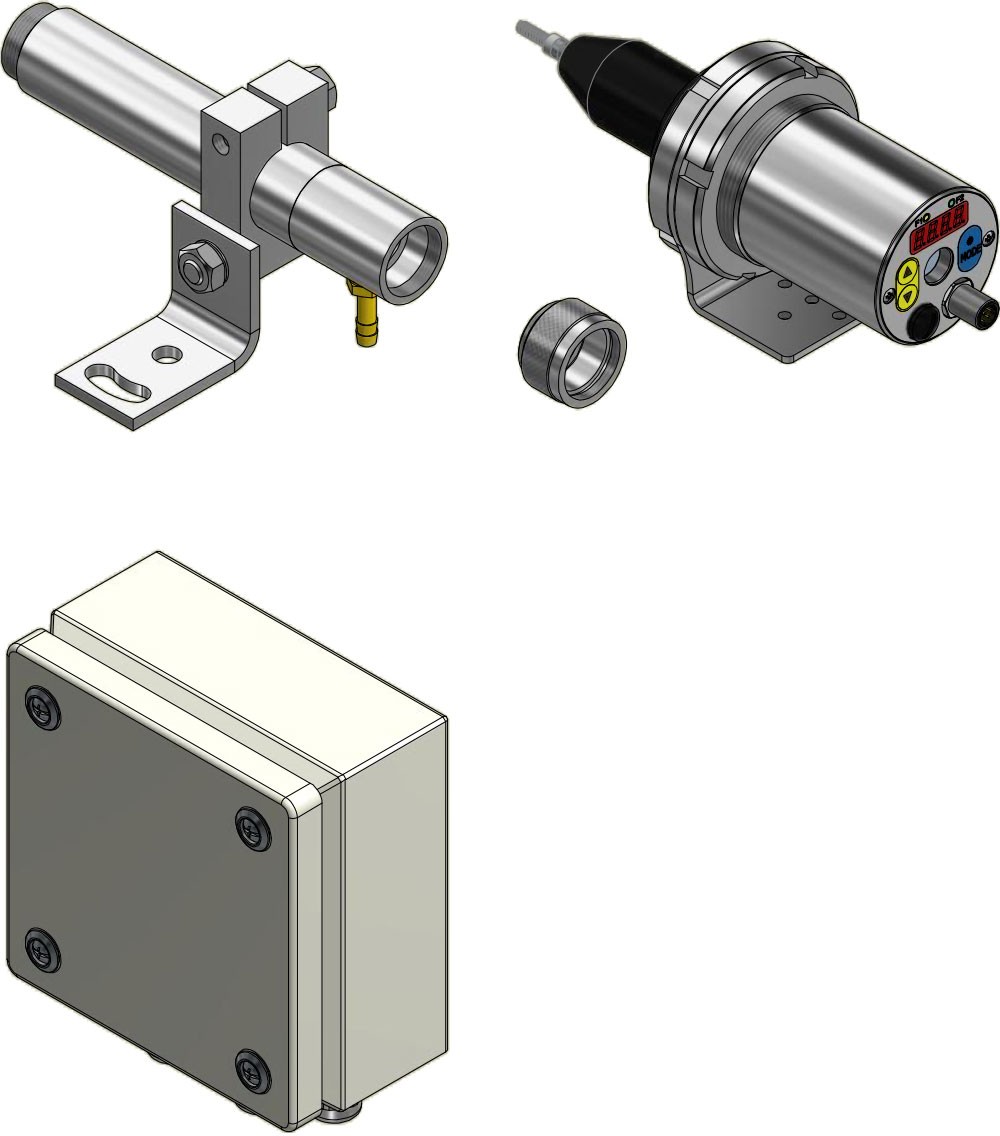

Система измерения состоит из:
Специальные возможности:
  • Пирометр CellaCast с оптоволоконным кабелем и оптической головкой, способной к эксплуатации без охлаждения при температуре окружающей среды до 250 °C, для измерения температуры жидких металлов, имеющий функцию ATD для автоматической регистрации температуры
  • оснащённый прецизионной линзой с многослойным просветлением
  • 2 аналоговыми и 2 переключаемыми выходами, интерфейсом USB и RS 485
  • Визирное устройство: лазерный целеуказатель
  • Монтажные аксессуары, вкл. охлаждающий кожух и продувочную насадку для промышленного применения, а также универсально регулируемый кронштейн

Система измерения PA 81-K001
Вы можете запросить эту статью у нас

Конструкция CellaCast PA 81-K001
Диапазон измерения: 800 - 2400 °C
Фокусное расстояние 0,2 m - ∞
Форма измерительного пятна круглая
Показатель визирования 190 : 1
Принцип измерения двухспектральный
Визирное устройство Лазерный целеуказатель

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Aксессуары Калькулятор коэффициента излучения Запрос

Система измерения PA 81-K001

Технические характеристики

Метрологические параметры

Диапазон измерения: 800 - 2400 °C
Сенсорный датчик Двойной фотодиод
Спектральный диапазон 0,95 / 1,05 мкм
Время срабатывания t98 ≤ 20 мс (T > 950 °C)
Погрешность измерения 1,5 % от измер. значения [°C]
Воспроизводимость 3 K
Температурный коэффициент 0,05 %/K
Разрешение токового выхода 0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса 0,1 K
Разрешение дисплея 1 K

Варианты оптики

Измерительные головки PA 41.01 (M30): фокусировка 0,2 м - ∞

Электр. параметры

Аналоговый выход 0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка ≤ 500 Ω
Аналоговый вход 0 - 10 V
Коммутационный выход 2 x открытых коллектора, 24 В пост. тока, ≤ 30 мA
Коммутационный вход 2 x соотв. 24 V
Интерфейс USB
Интерфейс RS 485
Питание 24 В пост. тока +10 % / -20 %
Потребление тока ≤ 175 мA при 24 В пост. тока

Оснащение

Визирное устройство Лазерный целеуказатель
Дисплей 4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса 2 х светодиода
Элементы управления 3 кнопки

Общие параметры

Соединение 8-пол. резьбовое соединение M14
Температура окружающей среды Электронный блок: 0 ‑ 65 °C
Измерительная головка: 250 °C
Температура хранения -20 - +80 °C
Допуст. влажность воздуха 95 % отн.влаж. макс. (без конденсата)
Габариты Электронный блок: Ø 65 мм x 187 мм
Измерительная головка: в зависимости от типа прибора
Материал корпуса Нерж. сталь V2A (1.4305)
Вид защиты IP 65 по DIN 40050
Вес прим. 0,9 кг

Регулируемые параметры

Параметры Диапазон измерения:
Параметры и масштабирование аналоговых входов и выходов
Фильтр сглаживания
Режим работы регистра памяти
Время удержания регистра памяти
Коеффициент излучения
Коэффициент светопропускания
Компенсация фонового излучения
Предельные значения и режим работы контактов аварийных сигналов
Параметры функции ATD
Функция линеаризации
Индикация статуса светодиодов
Имитация тока и температуры
Единица температуры °C / °F
Канал измерения: двухспектр., спектр. 1 и спектр. 2
Пороговое значение мониторинга загрязнения

Функции

Сигнал превышения температуры при внутр. температуре > 80 °C переключение аналог. выхода на > 20,5 мA
Функция обслуживания Имитация измер. значения или токового сигнала

Объём поставки

Объём поставки Пирометры CellaTemp PA
Соединительный кабель VK 02/A (5 м)
Измерительная головка
USB-кабель VK 11/D (1,8 м)
Программное обеспечение CellaView
Инструкция по эксплуатации (краткая)
*Волоконно-оптический кабель необходимо заказывать отдельно.

Программное обеспечение

Программное обеспечение CellaView

Система измерения PA 81-K001

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Пирометр
Quotient
  • Двухканальный режим
  • Спектральный режим 1
  • Спектральный режим 2
Предварительно настроенный коэффициент излучения
Настраиваемый коэффициент излучения
Температура окружающей среды
Температура объекта
Измеренное пирометром значение
Пирометр
Quotient
  • Двухканальный режим
  • Спектральный режим 1
  • Спектральный режим 2
Предварительно настроенный коэффициент излучения
Измеренное пирометром значение
Температура окружающей среды
Температура объекта
Настраиваемый коэффициент излучения

Система измерения PA 81-K001

Документы для скачивания

Проспект CellaTemp PA
ru
Проспект Supplementary lenses
ru
Проспект CellaView
ru
Инструкция CellaTemp PA 4x 5x 6x
ru
Габаритный чертёж PA 81-K001
ru
EAC Deklaration PK-PA-PT
ru

Система измерения PA 81-K001

Aксессуары

Система измерения PA 81-K001

IO-Link IODD

Система измерения PA 81-K001

IO-Link Декларация соответствия

Система измерения PA 81-K001

Калькулятор измерительного пятна

Пирометр
PA 81 AF 11
Фокусное расстояние
mm
Длина диаграммы
mm
Расстояние до объекта измерения (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Расстояние до объекта измеренияДиаметр измерительного пятна
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
