Pyrometr CellaTemp PZ 20

Popis článku



Speciální funkce:

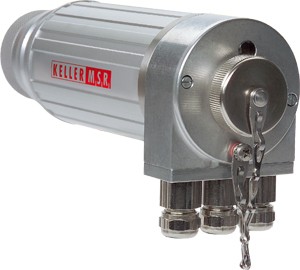

Pyrometr CellaTemp PZ 20
Properties
Verze
Rozsah měření
250 - 2000 °C
Zaostřovací vzdálenost
0,2 - 0,4 m
Průhledový zaměřovač
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat

Verze CellaTemp PZ 20 AF 401
Verze CellaTemp PZ 20 AF 402
Verze CellaTemp PZ 20 AF 403
Rozsah měření 250 - 2000 °C
Rozsah měření 250 - 2000 °C
Rozsah měření 250 - 2000 °C
Zaostřovací vzdálenost 0,4 m - ∞
Zaostřovací vzdálenost 0,2 - 0,4 m
Zaostřovací vzdálenost 1,2 m - ∞
Tvar měřicího pole kulatý
Poměr vzdálenosti 150 : 1
Poměr vzdálenosti 140 : 1
Poměr vzdálenosti 200 : 1
Objekt PZ 20.01
Objekt PZ 20.03
Objekt PZ 20.06
Princip měření spektrální
Pomůcka pro zaměřování Průhledový zaměřovač
Pomůcka pro zaměřování Laserové pilotní světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci

Pyrometr CellaTemp PZ 20

Technické údaje

Metrologické parametry

Rozsah měření 250 - 2500 °C v dílčích rozsazích
Senzor fotodioda
Spektrální rozsah 1,1 - 1,7 μm
Doba nastavení t98 ≤ 40 ms (T ≥ 750 °C)
Nejistota měření 0,75 % naměřené hodnoty [°C], min.
Reprodukovatelnost 1 K
Teplotní koeficient 0,25 K/K (T < 500 °C)
0,05 %/K (T ≥ 500 °C)
Rozlišení rozhraní ≤ 1 K

Optické varianty

Objektivy oba měřicí rozsahy:
0,5 - 0,67 µm v dílčích rozsazích
Přibližovací čočka PZ 20.03: zaostření 0,2 m - 0,4 m
Širokoúhlý objektiv PZ 20.05: zaostření 0,2 m - ∞
Teleobjektiv PZ 20.06: zaostření 1,2 m - ∞

navíc pro měřicí rozsah 250 - 2000 °C:
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω

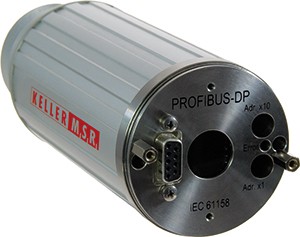

Rozhraní Profibus DP
Napájení 22 - 27 V DC
Spotřeba energie ≤ 80 mA

Funkce

Pomůcka pro zaměřování Průhledový pohled
Pomůcka pro zaměřování Pilotní světlo laseru

Obecné parametry

Připojovací kabel Šroubové svorky
Okolní teplota 0 - 60 °C
Skladovací teplota -20 - +70 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Ø 65 mm x 200 mm
Materiál pouzdra Hliník
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,8 kg

Nastavitelné parametry

Parametry Emisivita 10 až 99 %; přírůstek 1 %
Vyhlazovací filtr
Paměť extrémních hodnot min/max
Dvojitá max. paměť s nastavitelnou dobou podržení
Adresa zařízení
Jednotka teploty °C/°F
Diagnostická funkce

Funkce

Signál přehřátí od vnitřní teploty > 65 °C se analogový výstup přepne na > 20,5 mA

Rozsah dodávky

Rozsah dodávky Pyrometr CellaTemp PZ
Návod k obsluze
GSD soubor na CD

Pyrometr CellaTemp PZ 20

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaTemp PZ 20

Ke stažení

Pokyny CellaTemp PZDP AF4xx
cs
Prohlášení o shodě Declaration z Conformity PZ-Prof
cs
UKCA Declaration z Conformity PZ-Prof
cs

Pyrometr CellaTemp PZ 20

Příslušenství

Pyrometr CellaTemp PZ 20

IO-Link IODD

Pyrometr CellaTemp PZ 20

IO-Link Prohlášení výrobce

Pyrometr CellaTemp PZ 20

Kalkulátor měřicího pole

Pyrometr
  • PZ 20 AF 401 (0,4 m - ∞)
  • PZ 20 AF 402 (0,2 - 0,4 m)
  • PZ 20 AF 403 (1,2 m - ∞)
  • PZ 20 AF 404 (0,2 m - ∞)
  • PZ 20 AF 405 (0,4 m - ∞)
  • PZ 20 AF 406 (0,2 - 0,4 m)
  • PZ 20 AF 407 (1,2 m - ∞)
  • PZ 20 AF 408 (0,2 m - ∞)
  • PZ 20 AF 409 (0,3 m - ∞)
PZ 20 AF 401 (0,4 m - ∞)
Přídavný objektiv
  • Žádné
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Žádné
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)03264961281601922242562883203523842.67 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm18.00 mm
16.00 mm17.39 mm
32.00 mm16.77 mm
48.00 mm16.16 mm
64.00 mm15.55 mm
80.00 mm14.93 mm
96.00 mm14.32 mm
112.00 mm13.71 mm
128.00 mm13.09 mm
144.00 mm12.48 mm
160.00 mm11.87 mm
176.00 mm11.25 mm
192.00 mm10.64 mm
208.00 mm10.03 mm
224.00 mm9.41 mm
240.00 mm8.80 mm
256.00 mm8.19 mm
272.00 mm7.57 mm
288.00 mm6.96 mm
304.00 mm6.35 mm
320.00 mm5.73 mm
336.00 mm5.12 mm
352.00 mm4.51 mm
368.00 mm3.89 mm
384.00 mm3.28 mm
400.00 mm2.67 mm
