Pyrometr CellaCast PA 81

Popis článku

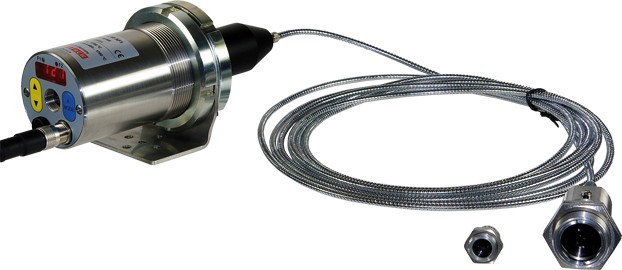

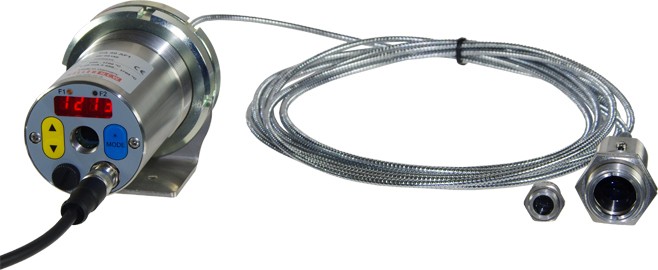

CellaCast PA 81 byl speciálně vyvinut pro měření teploty tekutých kovů v licích žlabech vysokých pecí a kupolí. Dále se pyrometr používá při přemisťování kovu z tavicí nebo udržovací pece do transportní nebo licí pánve. Kvocientový pyrometr je vybaven samostatnou optickou měřicí hlavou a světlovodem. Světlovod a měřicí hlava jsou necitlivé na rušení elektromagnetickým zářením a lze je používat při okolní teplotě až 250 °C bez chlazení. Varianta se samostatnou optickou měřicí hlavou má výhody zejména při omezeném prostoru.

Speciální funkce:
  • Rozsah měření 800 až 2400 °C
  • Neopotřebitelný a bezúdržbový měřicí systém pro měření teploty v tavicích a udržovacích pecích a také kuplovně a vysokých pecích
  • Funkce ATD pro filtrování teploty kovu bez strusky a oxidů povrchu
  • Kvocientová měřicí metoda pro bezproblémové měření v prachu a páře
  • Optika s vysokým rozlišením pro bezpečné měření i na velké vzdálenosti
  • Měřicí hlava a kabel z optických vláken tepelně odolný až do 250 °C

Pyrometr CellaCast PA 81
Properties
Verze
Rozsah měření
800 - 2400 °C
Zaostřovací vzdálenost
0,2 m - ∞
Laserové pilotní světlo
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat

Verze CellaCast PA 81 AF 11
Rozsah měření 800 - 2400 °C
Zaostřovací vzdálenost 0,2 m - ∞
Tvar měřicího pole kulatý
Poměr vzdálenosti 190 : 1
Měřicí hlava PA 41.01
Princip měření kvocient
Pomůcka pro zaměřování Laserové pilotní světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci

Pyrometr CellaCast PA 81

Technické údaje

Metrologické parametry

Rozsah měření 800 - 2400 °C
Senzor Dvojitá fotodioda
Spektrální rozsah 0,95 / 1,05 μm
Doba nastavení t98 ≤ 20 ms (T > 950 °C)
Nejistota měření 1,5 % naměřené hodnoty [°C]
Reprodukovatelnost 3 K
Teplotní koeficient 0,05 %/K
Rozlišení Proudový výstup 0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní 0,1 K
Rozlišení displeje 1 K

Optické varianty

Měřicí hlavy PA 41.01 (M30): Zaostření 0,2 m - ∞

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω
Analogový vstup 0 - 10 V
Spínací výstup 2 x otevřený kolektor 24 V DC, ≤ 30 mA
Spínací vstup 2 x na 24 V
Rozhraní USB
Rozhraní RS 485
Napájení 24 V DC +10 % / -20 %
Spotřeba energie ≤ 175 mA při 24 V DC

Funkce

Pomůcka pro zaměřování Pilotní světlo laseru
Displej 4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu 2 x LED
Provozní prvky 3 tlačítka

Obecné parametry

Připojovací kabel Šroubové připojení M12 8-pin
Okolní teplota Elektronika: 0 - 65 °C
Měřicí hlava: 250 °C
Skladovací teplota -20 - +80 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Elektronika: Ø 65 mm x 187 mm
Měřicí hlava: v závislosti na typu
Materiál pouzdra Nerezová ocel V2A (1.4305)
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,9 kg

Nastavitelné parametry

Parametry Rozsah měření
Měřená veličina a škálování analogových vstupů a výstupů
Vyhlazovací filtr
Provozní režim paměti
Doba udržení paměti
Emisivita
Propustnost
Kompenzace záření pozadí
Mezní hodnoty a provozní režim alarmových kontaktů
Parametry funkce ATD
Funkce linearizace
Zobrazení stavu LED diod
Simulace proudu a teploty
Jednotka teploty °C/°F
Měřicí kanál Kvocient, Spektrální 1 a Spektrální 2
Prahová hodnota pro monitorování znečištění

Funkce

Signál přehřátí od vnitřní teploty > 80 °C se analogový výstup přepne na > 20,5 mA
Servisní funkce Simulace měřené hodnoty nebo proudového signálu

Rozsah dodávky

Rozsah dodávky Pyrometr CellaTemp PA
Připojovací kabel VK 02/A (5 m)
Měřicí hlava
Kabel USB VK 11/D (1,8 m)
Software CellaView
Návod k obsluze (krátký)
* Optický kabel je třeba objednat zvlášť.

Software

Software CellaView

Pyrometr CellaCast PA 81

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaCast PA 81

Ke stažení

Brožura CellaTemp PA
cs
Brožura CellaView
cs
Pokyny CellaCast PA8x
cs
Prohlášení o shodě Declaration z Conformity PAxx
cs
UKCA Declaration z Conformity PAxx
cs
EAC Deklaration PK-PA-PT
cs

Pyrometr CellaCast PA 81

Příslušenství

Pyrometr CellaCast PA 81

IO-Link IODD

Pyrometr CellaCast PA 81

IO-Link Prohlášení výrobce

Pyrometr CellaCast PA 81

Kalkulátor měřicího pole

Pyrometr
  • PA 81 AF 11 (0,2 m - ∞)
PA 81 AF 11 (0,2 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
