Pirometre CellaTemp PX 31

Makale açıklaması

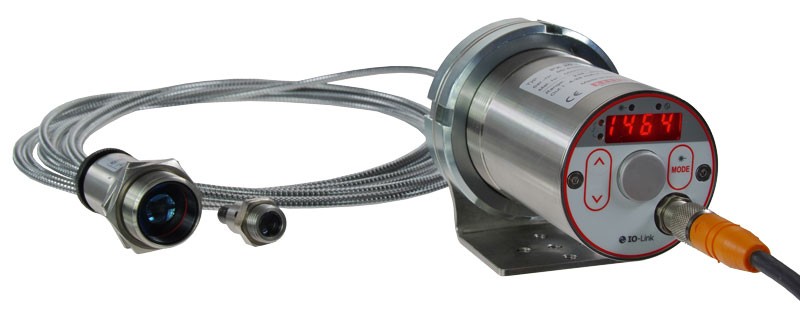

CellaTemp® PX 31, 550 ila 2500 °C arasındaki sıcaklıkların ölçümü için fiber optikli dijital bir pirometredir. Pirometre, ayrı bir pirometre sensörü ile donatılmıştır. Pirometre, ayrı bir optik ölçüm başlığı ve bir ışık kılavuzu ile donatılmıştır. Fiber optikler ve ölçüm kafası elektromanyetik radyasyondan kaynaklanan parazitlere karşı duyarsızdır ve 250 °C'ye kadar ortam sıcaklıklarında soğutulmadan kullanılabilir. Ayrı optik ölçüm kafasına sahip varyant, özellikle dar alanlarda avantajlıdır.

Özel özellikler:
  • Ölçüm aralığı 600 ila 3000 °C
  • modern IO-Link arayüzü
  • Ölçüm mesafesinin tam olarak ayarlanması için odaklanabilir değiştirilebilir optikler
  • Geniş bant yansıma önleyici hassas optikler
  • LED ekran uzun mesafeden okunabilir
  • Tüm parametreler ve fonksiyonlar klavye kullanılarak ayarlanabilir
  • Teşhis fonksiyonu için test akımı çıkışı
  • 1 analog çıkış ve 2 anahtarlama çıkışı
  • Kaynak serbestçe yapılandırılabilir
  • Otomatik sıcaklık tespiti için ATD fonksiyonu
Pirometre CellaTemp PX 31
Properties
uygulamak
Ölçüm aralığı
550 - 2500 °C
Odak uzaklığı
0,033 - 0,045 m
Lazer pilot ışığı
Seçiminiz diğer ayarları etkileyecektir
Bu makaleyi bizden talep edebilirsiniz
IO-Link hakkında daha fazla bilgi:

uygulamak CellaTemp PX 31 AF 11
uygulamak CellaTemp PX 31 AF 21
uygulamak CellaTemp PX 31 AF 22
Ölçüm aralığı 550 - 2500 °C
Ölçüm aralığı 550 - 2500 °C
Ölçüm aralığı 550 - 2500 °C
Odak uzaklığı 0,2 m - ∞
Odak uzaklığı 0,12 m - ∞
Odak uzaklığı 0,033 - 0,045 m
ölçüm alanının şekli etrafında
Mesafe oranı 190 : 1
Mesafe oranı 100 : 1
Mesafe oranı 50 : 1
Ölçüm başlığı PA 41.01
Ölçüm başlığı PA 41.05
Ölçüm başlığı PZ 41.18
ölçüm prensibi spektral
Nişan alma cihazı Lazer pilot ışığı

Teknik özellikler İndirilenler Ölçüm alanı hesaplayıcısı aksesuarlar Emisivite Hesaplayıcı başvuru talebi IO-Link IODD IO-Link Üretici Beyanı

Pirometre CellaTemp PX 31

Teknik özellikler

Metrolojik parametreler

Ölçüm aralığı 550 - 2500 °C
Sensör Fotodiyot
Spektral aralık 0,78 - 1,06 µm
Ayar süresi t98 ≤ 50 ms (T > 600 °C)
≤ 2 ms (T > 800 °C)
Ölçüm belirsizliği Okumanın %0,75'i [°C]
Tekrarlanabilirlik 2 K
Sıcaklık katsayısı %0.05/K
Çözünürlük Akım çıkışı 0,2 K + ayarlanan ölçüm aralığının %0,03'ü
Çözünürlük Arayüzü 0.1K
Çözünürlük Ekranı 1k

Optik varyantlar

Ölçüm başlıkları Messbereich 550 - 2500 °C:
PA 41.01 (M30): Odaklama 0,2 m - ∞
PA 41.05 (M16): Odaklama 0,12 m - ∞
PZ 41.18 (M16): odaklanma 0,033 - 0,045 m

Messbereich 700 - 3000 °C:
PA 41.02 (M16): Fokussierung 0,5 m - ∞

Elektriksel parametreler

Analog çıkış 0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük ≤ 500Ω
Anahtarlama çıkışı 2 x Open Collector 24 V DC, ≤ 150 mA
Arayüz IO-Link
Güç kaynağı 24 V DC +%10 / -%20
Güç tüketimi 24VDC'de ≤ 175mA

Özellikler

Nişan alma cihazı Lazer pilot ışığı
Ekran 4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi 4 x LED
İşletim elemanları 3 basmalı düğme

Genel parametreler

Bağlantı M12 vidalı bağlantı 5 kutuplu
Ortam sıcaklığı Elektronik: 0 - 65 °C
Ölçüm başlığı: 250 °C
Depolama sıcaklığı -20 - +80 °C
İzin verilen nem 95 % r.h. maks. (yoğuşmasız)
Boyut Elektronik: Ø 65 mm x 187 mm
Ölçüm başlığı: tipe bağlı olarak
Gövde malzemesi Paslanmaz çelik V2A (1.4305)
Koruma sınıfı DIN 40050'ye göre IP 65
Ağırlık yaklaşık 0,9 kg

Ayarlanabilir parametreler

Parametre Analog çıkış 0/4 - 20 mA
Analog çıkışın ölçeklendirilmesi
Yumuşatma filtresi
Depolama modu
Hafızanın tutma süresi
Emisivite
Geçirgenlik
Alarm kontaklarının sınır değerleri ve çalışma modu
ATD fonksiyonunun parametreleri
Akım ve sıcaklık simülasyonu
Sıcaklık birimi °C/°F

Fonksiyonlar

Aşırı sıcaklık sinyali Dahili sıcaklık > 75 °C olduğunda sinyal göstergesi
Hizmet fonksiyonu Ölçülen bir değerin veya bir akım sinyalinin simülasyonu

Teslimat kapsamı

Teslimat kapsamı Pirometre CellaTemp PX
Bağlantı kablosu VK 02/L AF 1 (5 m)
Ölçüm başlığı
Kullanım kılavuzu (kısa)
* Fiber optik fiber ayrıca sipariş edilmelidir.

Pirometre CellaTemp PX 31

Emisivite Hesaplayıcı

Pirometrede ayarlanacak doğru emisyon, pirometrede görüntülenen ölçülen değerden, gerçek nesne sıcaklığından, pirometrede önceden ayarlanmış emisyon değerinden ve ortam sıcaklığından (bazı tipler için gereklidir) hesaplanır.
Pirometre tarafından hesaplanan ölçülen değer, gerçek nesne sıcaklığından, ölçülen nesnenin emisyonundan, pirometrede ayarlanan emisyondan ve ortam sıcaklığından (bazı tipler için gereklidir) görüntülenir.
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
Ayarlanacak emisyon oranı
Ortam sıcaklığı
nesne sıcaklığı
pirometre okuma
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
pirometre okuma
Ortam sıcaklığı
nesne sıcaklığı
Ayarlanacak emisyon oranı

Pirometre CellaTemp PX 31

İndirilenler

broşür CellaTemp PX
tr
broşür Flyer IO-Link
tr
Talimatlar CellaTemp PX 21 31 36
tr
hızlı başlangıç ​​Kılavuzu CellaTemp PX 1x 2x 3x
tr
Uygunluk beyanı Declaration itibaren Conformity PXxx
tr
UKCA Declaration itibaren Conformity PXxx
tr
EAC Deklaration PX
tr

Pirometre CellaTemp PX 31

aksesuarlar

Pirometre CellaTemp PX 31

IO-Link IODD

Tip Datei Dateigröße
IODD PX31AF11-21-22_20190503.zip 1734 KB Download

Pirometre CellaTemp PX 31

IO-Link Üretici Beyanı

Tip Datei Dateigröße
MC PX 31 AF 11 21 22_20190429_en.pdf 359 KB Download

Pirometre CellaTemp PX 31

Ölçüm alanı hesaplayıcısı

Pirometre
  • PX 31 AF 11 (0,2 m - ∞)
  • PX 31 AF 21 (0,12 m - ∞)
  • PX 31 AF 22 (0,033 - 0,045 m)
PX 31 AF 11 (0,2 m - ∞)
Odak uzaklığı
mm
grafiğin uzunluğu
mm
ölçüm mesafesi (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
ölçüm mesafesialan çapını ölçmek
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
