Pirometre CellaTemp PKL 11

Makale açıklaması

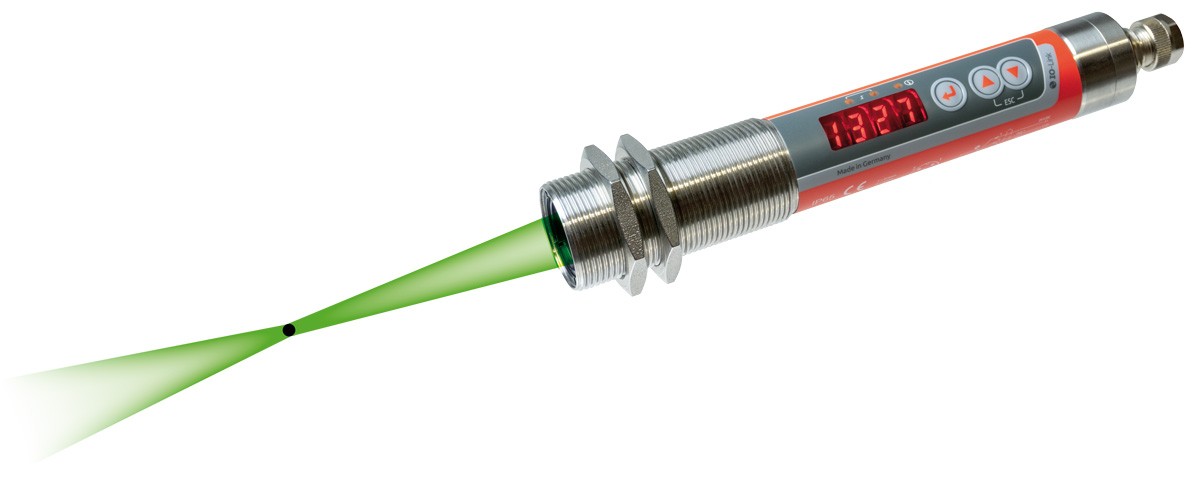

CellaTemp® PKL 11 entegre bir LED pilot ışığına sahiptir. Özellikle Ø1,2 mm'den küçük ölçüm nesnelerinde pilot ışık, kızılötesi termometrenin sıcak bölge ile hizalanması ve doğru odak mesafesine ayarlanması için vazgeçilmez bir yardımcıdır. LED pilot ışığı sürekli yanar ve kalıcı kontrol seçeneği sayesinde yüksek derecede çalışma güvenliği sunar. CellaTemp® PK pirometre serisinin yeni nesli akıllı canlılık göstergesi fonksiyonuyla donatılmıştır.
Bu bir Öz İzleme, Analiz ve Raporlama Teknolojisi'dir (SMART), yani öz izleme, analiz ve durum raporlaması işlevi. Canlılık monitörü sürekli olarak tüm ilgili işletme verilerini toplar. Önleyici bakımın bir parçası olarak pirometre, çalışma koşullarına bağlı olarak muayene ve kalibrasyon için en uygun zamanı bağımsız olarak sinyalleme olanağı sunmaktadır.

Özel özellikler:

Ölçüm aralığı 0 ila 1000 °C
Anahtarlama çıkışı evrensel olarak yapılandırılabilir
Hassas lensler sayesinde yüksek optik çözünürlük
IO-Link arayüzü
Tüm parametreler sensör üzerindeki düğme veya sistem kontrolöründen arayüz aracılığıyla ayarlanabilir
2 x anahtarlama çıkışı PNP açık kollektör
M30 merkezi diş aracılığıyla çok kolay kurulum
Büyük ve parlak LED ekran
LED pilot ışığı sürekli yanar ve paralakssız ve kullanımı güvenlidir

Pirometre CellaTemp PKL 11

Ölçüm aralığı		0 - 1000 °C 0 - 1000 °C
Odak uzaklığı		0,089 m 0,089 m 0,295 m
Görüş		LED pilot ışığı LED pilot ışığı

Seçiminiz diğer ayarları etkileyecektir

uygulamak
Görüş		LED pilot ışığı

Bu makaleyi bizden talep edebilirsiniz
Kalabalık:

uygulamak	CellaTemp PKL 11 BF 1
uygulamak	CellaTemp PKL 11 BF 2
Ölçüm aralığı	0 - 1000 °C
Ölçüm aralığı	0 - 1000 °C
Ölçüm alanı	9 mm
Ölçüm alanı	3,2 mm
Odak uzaklığı	0,295 m
Odak uzaklığı	0,089 m
ölçüm alanının şekli	etrafında
ölçüm prensibi	spektral
Nişan alma cihazı	LED pilot ışığı

Teknik özellikler İndirilenler Ölçüm alanı hesaplayıcısı aksesuarlar Emisivite Hesaplayıcı başvuru talebi IO-Link IODD IO-Link Üretici Beyanı

Pirometre CellaTemp PKL 11

Teknik özellikler

Metrolojik parametreler

Ölçüm aralığı	0 - 1000 °C
Sensör	Termopil
Spektral aralık	8 - 14 µm
Ayar süresi t90	≤ 60ms
Ölçüm belirsizliği	Ölçülen değerin %0,75'i [°C] artı 2,0 K
Tekrarlanabilirlik	1k
Sıcaklık katsayısı	0.1 K/K (T < 250 °C) %0.04/K (T > 250 °C)
Çözünürlük Akım çıkışı	0,1 K + ayarlanan ölçüm aralığının %0,005'ü
Çözünürlük Arayüzü	0.1K
Çözünürlük Ekranı	0.1K < 200°C 1K ≥ 200°C

Elektriksel parametreler

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Anahtarlama çıkışı	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Test girişi	10 - 34 V DC (IEC 61131-2'ye göre)
Arayüz	IO-Link V1.1.3
Güç kaynağı	18 - 32 V DC
Güç tüketimi	24VDC'de ≤ 75mA

Özellikler

Ekran	4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	3 x LED
İşletim elemanları	3 basmalı düğme

Genel parametreler

Bağlantı	M12 vidalı bağlantı 5 kutuplu (A kodlu)
Ortam sıcaklığı	0 - 65 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Ø 30 x 210 mm (fişsiz)
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,4 kg

Ayarlanabilir parametreler

Parametre

Analog çıkış 0/4 - 20 mA
Analog çıkışın ölçeklendirilmesi
Hızlı ayarlama ile emisivite
Koruyucu diskin iletim seviyesi
Sönümleme zaman sabiti
Maksimum değer belleğinin tutma süresi
Çalışma modu, kaynak ve anahtarlama noktası, anahtarlama kontaklarının açılma ve kapanma gecikmesi
Enterpolasyon noktaları (X/Y çiftleri) kullanılarak sürece özgü etkiler için sıcaklık düzeltmesi
Canlılık göstergesi
Hizmet parametresi
Fabrika ayarlarına sıfırla
Anahtar kilidi
Sıcaklık göstergesi veya ekranda “run” yazısı
Sıcaklık birimi °C/°F
Sıcaklık simülasyonu

Fonksiyonlar

Aşırı sıcaklık sinyali	Dahili sıcaklık > 75 °C olduğunda sinyal göstergesi
Test fonksiyonu	basmalı düğme veya test girişi aracılığıyla
Hizmet fonksiyonu	Ölçülen bir değerin simülasyonu
Teşhis fonksiyonu	Ters polarite, aşırı yük ve yanlış besleme gerilimi için gösterge
Ters polarite koruması	güç kaynağı, analog çıkış ve anahtarlama çıkışı için

Teslimat kapsamı

Kızılötesi termometre CellaTemp PK
Kullanım kılavuzu (kısa)
2 montaj somunu

Pirometre CellaTemp PKL 11

İndirilenler

broşür CellaTemp PK PKF PKL

broşür Flyer IO-Link

Talimatlar CellaTemp PKx IO-Link

hızlı başlangıç Kılavuzu CellaTemp PKxx IO-Link

Uygunluk beyanı Declaration itibaren Conformity PKxy

UKCA Declaration itibaren Conformity PKxy

EAC Deklaration PK-PA-PT

Pirometre CellaTemp PKL 11

IO-Link IODD

Datei	Dateigröße
IODD PKL11AF2_20221221.zip	397 KB	Download
IODD PKL11AF1_20221109.zip	397 KB	Download
IODD PKL11BF1-2_20241213.zip	1088 KB	Download

Pirometre CellaTemp PKL 11

IO-Link Üretici Beyanı

Datei	Dateigröße
MC PKL 11 BF 1 2_20250224_en.pdf	123 KB	Download
MC PKL 11 AF 2_202302_en.pdf	99 KB	Download
MC PKL 11 AF 1_202211_en.pdf	365 KB	Download

Pirometre CellaTemp PKL 11

Ölçüm alanı hesaplayıcısı

ölçüm mesafesi	alan çapını ölçmek
0.00 mm	21.20 mm
11.80 mm	20.71 mm
23.60 mm	20.22 mm
35.40 mm	19.74 mm
47.20 mm	19.25 mm
59.00 mm	18.76 mm
70.80 mm	18.27 mm
82.60 mm	17.78 mm
94.40 mm	17.30 mm
106.20 mm	16.81 mm
118.00 mm	16.32 mm
129.80 mm	15.83 mm
141.60 mm	15.34 mm
153.40 mm	14.86 mm
165.20 mm	14.37 mm
177.00 mm	13.88 mm
188.80 mm	13.39 mm
200.60 mm	12.90 mm
212.40 mm	12.42 mm
224.20 mm	11.93 mm
236.00 mm	11.44 mm
247.80 mm	10.95 mm
259.60 mm	10.46 mm
271.40 mm	9.98 mm
283.20 mm	9.49 mm
