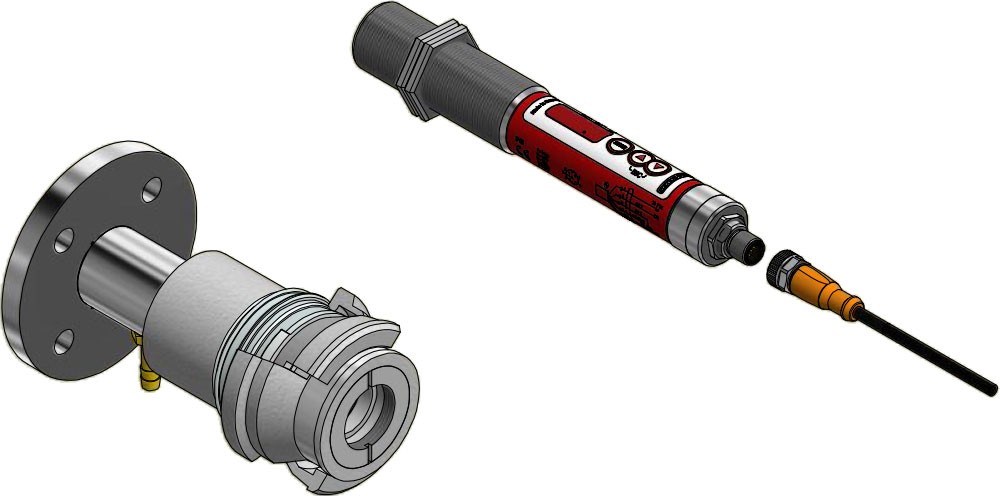

Hệ thống đo lường PK 68-K002

Dải đo	550 - 1400 °C
Cảm biến	Hai diode quang
Dải quang phổ	0,95 / 1,05
Thời gian đáp ứng t90	≤ 10 ms (T > 650 °C)
Độ không đảm bảo đo lường	1% số đọc [° C]
Khả năng lặp lại	2 K
Hệ số nhiệt độ	0,05% / K
Độ phân giải ngõ ra dòng điện	0,1 K + 0,005% của dải đo đã chọn
Giao diện độ phân giải	0,1 K
Hiển thị độ phân giải	1K

Ngõ ra Analog	0 (4) - 20 mA tuyến tính, có thể chuyển đổi giữa 0-20mA và 4-20mA,có thể hiệu chỉnh
Điện trở	≤ 500
Ngõ ra chuyển mạch Switching	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Kiểm tra đầu vào	10 - 34 V DC (theo tiêu chuẩn IEC 61131-2)
Giao diện	IO-Link V1.1.3
Nguồn cấp điện	18 - 32 V DC
Công suất tiêu thụ điện năng	≤ 50 mA tại 24 V DC

Hiển thị	hiển thị LED màu đỏ 4 số, chiều cao 8 mm
Hiển thị trạng thái	3 x LED
Các yếu tố điều khiển	3 nút bấm

Kết nối	Chân kết nối M12,5 chân (Chuẩn A)
Nhiệt độ môi trường	0 - 65 °C
Nhiệt độ lưu trữ	-20 - +80 °C
Độ ẩm cho phép	95% r.H. tối đa (không ngưng tụ)
Kích thước	30 x 210 mm (không có phích cắm)
Vỏ thiết bị	Thép không gỉ V2A (1.4305)
Mức độ bảo vệ	IP 65 theo DIN 40050
Khối lượng	xấp xỉ 0,4 kg

Thông số

Ngõ ra Analog 0/4 - 20 mA Tỷ lệ đầu ra tương tự tỷ lệ phát xạ thông qua điều chỉnh nhanh độ truyền sáng của màn hình bảo vệ Thời gian suy giảm không đổi Thời gian giữ của bộ nhớ giá trị tối đa Chế độ hoạt động, nguồn và điểm chuyển mạch, độ trễ bật và tắt của các tiếp điểm chuyển mạch Hiệu chỉnh nhiệt độ cho các ảnh hưởng cụ thể của quy trình thông qua các điểm hỗ trợ (cặp X/Y) chỉ số sức sống thông số dịch vụ Đặt lại các thông số về cài đặt gốc Khóa chìa khóa Hiển thị nhiệt độ hoặc "chạy" trên màn hình Đơn vị nhiệt độ ° C / ° F Mô phỏng nhiệt độ

Tín hiệu quá nhiệt	Hiển thị tín hiệu ở nhiệt độ bên trong> 75 ° C
Chức năng dịch vụ	Mô phỏng giá trị đo
Chức năng DTD- (Phát hiện nhiệt độ không liên tục)	phát hiện nhiệt độ tự động cho các quá trình không liên tục
Chức năng chẩn đoán	Hiển thị cực ngược, điện áp sai và quá tải
Bảo vệ phân cực ngược	Cho nguồn cấp điện, đầu ra analog và đầu ra số

Phạm vi giao hàng

Nhiệt kế hồng ngoại CellaTemp PK Hướng dẫn sử dụng (Tóm tắt) 2 đai ốc cố định
