测量系统 PKF 66-K004

测温范围	700 - 1800 °C
传感器	双光电二极管
光谱范围	0.95 / 1.05 µm
响应时间 t90	≤ 10 ms (T > 800 °C)
测量误差	1 % vom Messwert [°C] zzgl. 3,0 K
重复性	2 K
温度系数	0.05 %/K
分辨率电流输出	0.1 K + 设置测量区间的0.005 %
分辨率界面	0.1 K
分辨率显示	1 K

测量探头	AF 1: PA 41.01 (M30): 可调焦 0.2 m - ∞ AF 2: PKS 21.01 (M30): 可调焦 1.08 m AF 3: PA 41.05 (M16): 可调焦 0.12 m - ∞ AF 4: PZ 41.18 (M16): 可调焦 0.033 - 0.045 m AF 5: PA 41.03 (M30): 可调焦 1.8 m (密封)

模拟输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
开关量输出	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
测试入口	10 - 34 V DC (根据 IEC 61131-2)
接口	IO-Link V1.1.3
电源	18 - 32 V DC
电流消耗	≤ 50 mA 在 24 V DC 时

显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	3 x LED
控制参数	3 个按键

连接	M12螺钉 5针连接（A-编码）
环境温度	0 - 65 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)
尺寸	Ø 30 x 210 mm (无插头)
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.4 kg

参数	模拟输出 0/4 - 20 mA 模拟输出的缩放 通过快速调整实现发射率 保护盘的透射水平 阻尼时间常数 存储器最大值的保持时间 开关触点的运行模式、源和开关点、接通和断开延迟 利用插值点（X/Y 对）对特定工艺影响进行温度校正 活力指示器 服务参数 重置为出厂设置 按键锁 在显示屏上显示温度或 “运行 ”状态 温度单位 °C/°F 模拟温度

超温信号	内部温度>75 °C时信号灯报警
服务功能	模拟测量值
DTD（间断温度检测）功能	在不连续过程中的自动温度检测
诊断功能	显示反极性，过载和不正确的电源电压
反极性保护	M12螺钉 5针连接（A-编码）

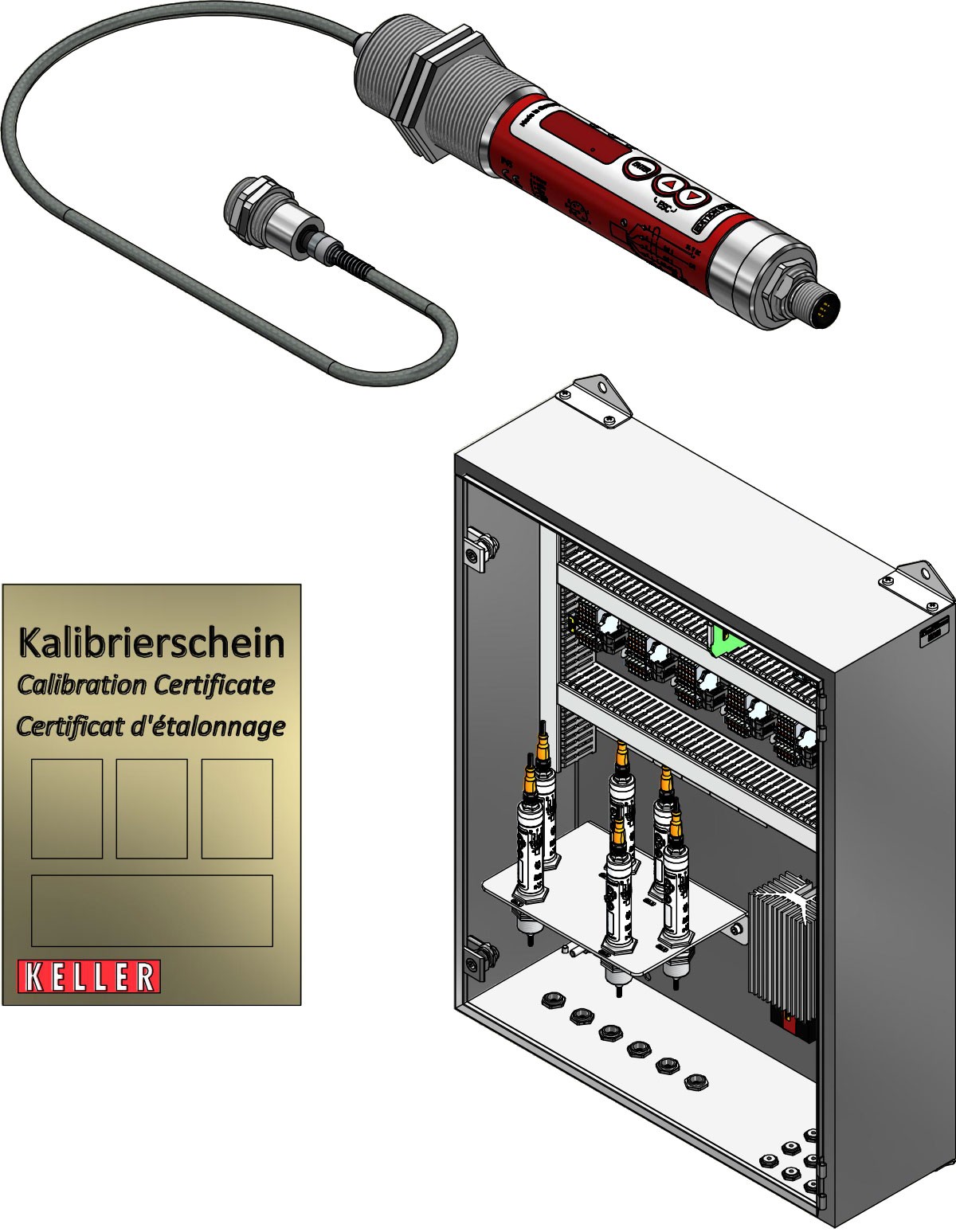

供货范围	红外测温仪 CellaTemp PKF 测量探头 操作说明书（简洁版） 2 个固定螺母 * 光纤需要单独订购
