Software CellaView

Zur Aufzeichnung der Messdaten und Fernbedienung der Pyrometer

Besondere Merkmale:

Download CellaView
  • Windowsbasierte Multiple Document Interface (MDI) Benutzeroberfläche
  • Microsoft SQL Server Compact basierte Datenbank
  • Grafische Darstellung, Aufzeichnung und Protokollierung der Messdaten
  • Freie Auswahl und Kombination der aufzuzeichnenden Messwerte und Statusinformationen von bis zu 31 Geräten in einem oder mehreren Diagrammen
  • Gleichzeitiges Starten einer beliebigen Anzahl an Diagrammen zur parallelen Aufzeichnung der Messreihen
  • Einstellung der Periodendauer für die Messwerterfassung und für die Archivierung unabhängig voneinander
  • Parametrierung, Kalibrierung und Fernbedienung der Pyrometer
  • Speicherung von definierten Parametersätzen zur schnellen Umstellung bei Änderung der Produktionsparameter oder der Strahlungseigenschaften des Messobjektes
  • Filterfunktion zur Datenreduzierung
  • Automatische Gerätesuche
  • CellaCast-Funktion zur Aufzeichnung und direkten Analyse periodischer Produktionsprozesse mit vordefinierten Parametersätzen inkl. Ergebnisprotokoll
  • Speichern, Laden und Übertragen der Konfigurationsprofile der Geräte
  • Permanenten Verbindungsüberwachung
  • Automatische Archivierung der Messreihen
  • Manipulationssichere Speicherung der Messreihen
  • Datenspeicherung im CSV Format zur Weiterverarbeitung in Excel
  • Zoom-, Scroll- und Analysefunktionen
  • Curser zur Anzeige der Temperatur und Zeit in der Messkurve
  • Sehr schnelle Datenaufzeichnung in Millisekunden
  • Protokollierung der Bedienereingaben in einer Log-Datei zur Nachweisführung von Änderungen der Einstellung
  • Download und Softwareupdate per Internet
  • keine Lizenzeinschränkung
  • lauffähig unter Windows 7 / 8 / 10
  • Sprache umschaltbar (DE, GB, FR, IT, ES, PL, RU, JP, CN, KR)

Software CellaView

CellaView ist eine unter Windows lauffähige und auf Microsoft SQL Server basierende Datenbanksoftware zur grafischen Echtzeit-Darstellung, Analyse und Archivierung der Messwerte. Des Weiteren dient sie zur Überwachung, Fernbedienung und Konfiguration der Pyrometer.

Die Software CellaView ist Bestandteil des Lieferumfanges der Pyrometerserien CellaTemp PA und CellaPort PT. Sie steht zum Download im Internet zur Verfügung.

Die Konfigurationsparameter können gespeichert und einfach auf weitere Geräte übertragen werden. Auch ist dies im Falle eines Services sehr hilfreich, um die Dateien den Servicetechnikern zwecks Prüfung zur Verfügung stellen zu können.

Die Software darf auf beliebig vielen Rechnern installiert werden, um so von jedem relevanten Arbeitsplatz Zugriff auf die Daten zu haben.

Der Benutzer definiert selbst die in einem Chart darzustellenden Messwerte, Statusparameter und Konfigurationsparameter. Auch eine Kombination der Rohdaten und der aufgezeichneten Daten ist möglich, um so die Auswirkung von konfigurierten Funktionen wie einer Glättungsfunktion oder eines Extremwertspeichers analysieren zu können.

Die Messwerte der angeschlossenen Pyrometer lassen sich in einer gemeinsamen Messreihe oder in getrennten Messreihen online als Graf am Monitor darstellen und speichern.

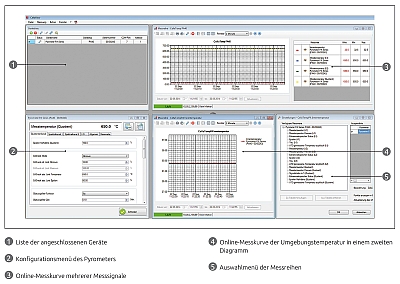

Benutzeroberfläche CellaView

Moderne MDI basierte Benutzeroberfläche

Die moderne Multiple Document Interface (MDI) basierte grafische Benutzeroberfläche zeichnet sich dadurch aus, dass in einem Programmfenster gleichzeitig mehrere Dokumente geöffnet werden können. Diese werden in separaten Unterfenstern angezeigt.

Die Unterfenster können frei platziert und in der Größe verändert werden. Dies erlaubt das gleichzeitige Arbeiten in mehreren Dokumenten, ohne dafür das Programm mehrfach starten zu müssen.

Es lassen sich parallel die Messreihen von bis zu 31 Geräten aufzeichnen.

CellaCast-Funktion

Mit der CellaCast Funktion steht Ihnen eine weitere unabhängige Möglichkeit zur Aufzeichnung und Auswertung von Messreihen in Verbindung mit der ATD (Automatic Temperature Detection) Funktion der Pyrometer zur Verfügung. Die ATD-Funktion im Pyrometer ermittelt automatisch die Temperatur von diskontinuierlichen Prozessen und überträgt am Ende der Messzeit einen Temperaturwert über die Schnittstelle zur Software.

Die CellaCast-Funktion bietet für Produktionsprozesse, wie die Produktion von Gießereierzeugnissen, die Möglichkeit der Auswahl vorher definierter Parametersätze, um die Konfiguration des Pyrometers einfach und schnell auf unterschiedliche Materialien, zulässige Temperaturbereiche oder Messbedingungen umzustellen.

Im Messprotokoll werden die Anzahl der Messungen, die innerhalb und außerhalb des definierten Temperaturbereiches liegen, inklusive der Ausschussrate aufgeführt.

Je nach Vorauswahl wird pro Auftrag, Kunde oder Produktionscharge eine Messreihe und ein Messprotokoll generiert. Über die Archivfunktion mit den Selektionsparametern Auftragsnummer, Kundennummer, Chargennummer und Bezeichnung lassen sich die Daten sehr einfach filtern und aufrufen.

Archiv-Funktion

Die Messreihen werden in einer Archiv-Datenbank gespeichert. Dies sorgt für eine strukturierte Datenablage und damit für die Möglichkeit, die gespeicherten Datenreihen einfach zu sortieren und zu selektieren.

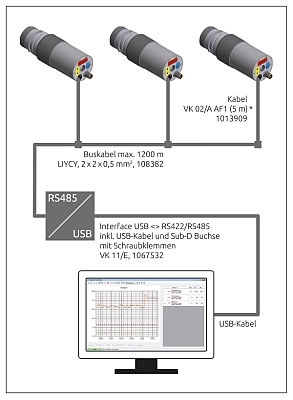

Pyrometer Vernetzung über RS 485
Vernetzung der Pyrometer über die RS 485-Schnittstelle
Für eine Busverdrahtung können bis zu 31 Geräte über die RS485-Schnittstelle gemeinsam mit einem PC verbunden werden.

Die Messwerte der angeschlossenen Geräte lassen sich gemeinsam in einem Diagramm oder in jeweils einzelnen Diagrammen aufzeichnen und speichern.

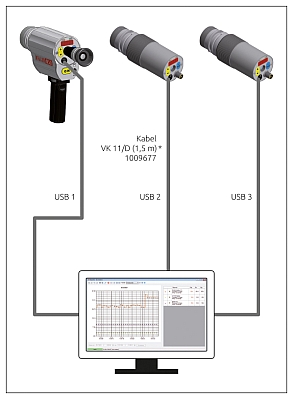

Vernetzung Pyrometer über USB
Anschluss der Pyrometer über die USB-Schnittstelle
Über die USB-Schnittstellen können sehr einfach und schnell mehrere Pyrometer direkt an einen PC angeschlossen werden.

Parallel lassen sich so die Messreihen von stationären und tragbaren Geräten aufzeichnen und miteinander beliebig kombinieren.
