Pyrometr CellaTemp PZ 41

Popis článku



Speciální funkce:

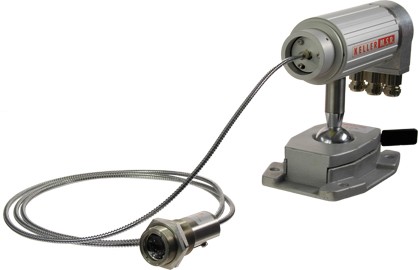

Pyrometr CellaTemp PZ 41
Properties
Verze
Rozsah měření
900 - 2400 °C
Zaostřovací vzdálenost
0,12 m - ∞
Laserové pilotní světlo
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat

Verze CellaTemp PZ 41 AF 401
Verze CellaTemp PZ 41 AF 402
Verze CellaTemp PZ 41 AF 421
Verze CellaTemp PZ 41 AF 498
Rozsah měření 900 - 2400 °C
Rozsah měření 900 - 2400 °C
Rozsah měření 900 - 2400 °C
Rozsah měření 900 - 2400 °C
Zaostřovací vzdálenost 0,15 m - ∞
Zaostřovací vzdálenost 0,4 m - ∞
Zaostřovací vzdálenost 0,12 m - ∞
Zaostřovací vzdálenost 0,3 m - ∞
Tvar měřicího pole kulatý
Poměr vzdálenosti 80 : 1
Poměr vzdálenosti 120 : 1
Poměr vzdálenosti 100 : 1
Poměr vzdálenosti 175 : 1
Měřicí hlava PZ 41.31
Měřicí hlava PZ 41.41
Měřicí hlava PA 41.05
Měřicí hlava PZ 41.05
Princip měření kvocient
Pomůcka pro zaměřování Laserové pilotní světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci

Pyrometr CellaTemp PZ 41

Technické údaje

Metrologické parametry

Rozsah měření 900 - 2400 °C
Senzor Dvojitá fotodioda
Spektrální rozsah 0,95 / 1,05 μm
Doba nastavení t98 ≤ 100 ms
Nejistota měření 1,5 % naměřené hodnoty [°C]
Reprodukovatelnost 3 K
Teplotní koeficient 0,05 %/K
Rozlišení rozhraní ≤ 2 K

Optické varianty

Měřicí hlavy PZ 41.31 (M30): Zaostření 0,15 m - ∞
PZ 41.05 (M30): Zaostření 0,3 m - ∞

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω

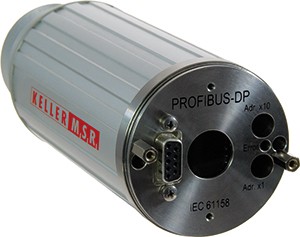

Rozhraní Profibus DP
Napájení 22 - 27 V DC
Spotřeba energie ≤ 100 mA při zapnutém pilotním světle laseru

Funkce

Pomůcka pro zaměřování Průhledový pohled
Pomůcka pro zaměřování Pilotní světlo laseru

Obecné parametry

Připojovací kabel Šroubové svorky
Okolní teplota Elektronika: 0 - 60 °C
Měřicí hlava: -20 - +250 °C
Skladovací teplota Elektronika: -20 - +70 °C
Měřicí hlava: -20 - +250 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Elektronika: Ø 65 mm x 160 mm
Měřicí hlava: Ø 30 mm x 75 mm
Materiál pouzdra Hliník
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,8 kg

Nastavitelné parametry

Parametry Emisivita 10 až 99 %; přírůstek 1 %
Vyhlazovací filtr
Paměť extrémních hodnot min/max
Dvojitá max. paměť s nastavitelnou dobou podržení
Adresa zařízení
Jednotka teploty °C/°F
Diagnostická funkce

Funkce

Signál přehřátí od vnitřní teploty > 65 °C se analogový výstup přepne na > 20,5 mA

Rozsah dodávky

Rozsah dodávky Pyrometr CellaTemp PZ
Měřicí hlava
Návod k obsluze
GSD soubor na CD

Pyrometr CellaTemp PZ 41

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaTemp PZ 41

Ke stažení

Pokyny CellaTemp PZDP AF4xx
cs
Prohlášení o shodě Declaration z Conformity PZ-Prof
cs
UKCA Declaration z Conformity PZ-Prof
cs

Pyrometr CellaTemp PZ 41

Příslušenství

Pyrometr CellaTemp PZ 41

IO-Link IODD

Pyrometr CellaTemp PZ 41

IO-Link Prohlášení výrobce

Pyrometr CellaTemp PZ 41

Kalkulátor měřicího pole

Pyrometr
  • PZ 41 AF 401 (0,15 m - ∞)
  • PZ 41 AF 402 (0,4 m - ∞)
  • PZ 41 AF 421 (0,12 m - ∞)
  • PZ 41 AF 498 (0,3 m - ∞)
PZ 41 AF 401 (0,15 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)061218243036424854606672788490961021081141201261321381441501.88 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm22.00 mm
6.00 mm21.20 mm
12.00 mm20.39 mm
18.00 mm19.59 mm
24.00 mm18.78 mm
30.00 mm17.98 mm
36.00 mm17.17 mm
42.00 mm16.37 mm
48.00 mm15.56 mm
54.00 mm14.76 mm
60.00 mm13.95 mm
66.00 mm13.15 mm
72.00 mm12.34 mm
78.00 mm11.54 mm
84.00 mm10.73 mm
90.00 mm9.93 mm
96.00 mm9.12 mm
102.00 mm8.32 mm
108.00 mm7.51 mm
114.00 mm6.71 mm
120.00 mm5.90 mm
126.00 mm5.10 mm
132.00 mm4.29 mm
138.00 mm3.49 mm
144.00 mm2.68 mm
150.00 mm1.88 mm
