Pyrometr CellaTemp PX 41

Popis článku

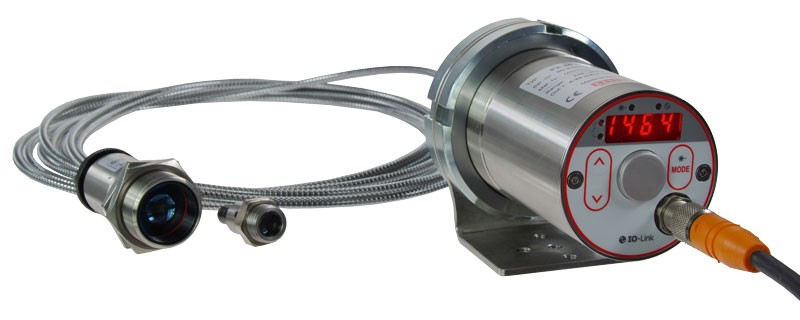

CellaTemp® PX 41 je digitální kvocientový pyrometr se světlovodem pro měření teplot v rozsahu 700 až 3000 °C. Kvocientový pyrometr je vybaven samostatnou optickou měřicí hlavou a světlovodem. Světlovod a měřicí hlava jsou necitlivé na rušení elektromagnetickým zářením a lze je používat při okolní teplotě až 250 °C bez chlazení. Varianta se samostatnou optickou měřicí hlavou má výhody zejména při omezeném prostoru.

Speciální funkce:
  • Rozsah měření 700 až 3000 °C
  • moderní rozhraní IO-Link
  • Zaměřitelná výměnná optika pro přesné nastavení vzdálenosti měření
  • Širokopásmová antireflexní přesná optika
  • LED displej lze číst na velkou vzdálenost
  • Všechny parametry a funkce lze nastavit pomocí klávesnice
  • Testovací proudový výstup pro funkci Diagnostika
  • 1 analogový výstup a 2 spínací výstupy
  • Zdroj volně konfigurovatelný
  • Funkce ATD pro automatickou detekci teploty
  • Měřicí hlava a optický kabel tepelně odolný na 250 °C
Pyrometr CellaTemp PX 41
Properties
Verze
Rozsah měření
700 - 1800 °C
Zaostřovací vzdálenost
0,033 - 0,045 m
Laserové pilotní světlo
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat
Další informace o IO-Link:

Verze CellaTemp PX 41 AF 11
Verze CellaTemp PX 41 AF 21
Verze CellaTemp PX 41 AF 22
Verze CellaTemp PX 41 AF 111
Verze CellaTemp PX 41 AF 121
Verze CellaTemp PX 41 AF 122
Verze CellaTemp PX 41 AF 211
Verze CellaTemp PX 41 AF 221
Verze CellaTemp PX 41 AF 222
Rozsah měření 800 - 2400 °C
Rozsah měření 800 - 2400 °C
Rozsah měření 800 - 2400 °C
Rozsah měření 900 - 3000 °C
Rozsah měření 900 - 3000 °C
Rozsah měření 900 - 3000 °C
Rozsah měření 700 - 1800 °C
Rozsah měření 700 - 1800 °C
Rozsah měření 700 - 1800 °C
Zaostřovací vzdálenost 0,2 m - ∞
Zaostřovací vzdálenost 0,12 m - ∞
Zaostřovací vzdálenost 0,033 - 0,045 m
Zaostřovací vzdálenost 0,2 m - ∞
Zaostřovací vzdálenost 0,12 m - ∞
Zaostřovací vzdálenost 0,033 - 0,045 m
Zaostřovací vzdálenost 0,2 m - ∞
Zaostřovací vzdálenost 0,12 m - ∞
Zaostřovací vzdálenost 0,033 - 0,045 m
Tvar měřicího pole kulatý
Poměr vzdálenosti 190 : 1
Poměr vzdálenosti 100 : 1
Poměr vzdálenosti 50 : 1
Poměr vzdálenosti 190 : 1
Poměr vzdálenosti 100 : 1
Poměr vzdálenosti 50 : 1
Poměr vzdálenosti 110 : 1
Poměr vzdálenosti 50 : 1
Poměr vzdálenosti 36 : 1
Měřicí hlava PA 41.01
Měřicí hlava PA 41.05
Měřicí hlava PZ 41.18
Měřicí hlava PA 41.01
Měřicí hlava PA 41.05
Měřicí hlava PZ 41.18
Měřicí hlava PA 41.01
Měřicí hlava PA 41.05
Měřicí hlava PZ 41.18
Princip měření kvocient
Pomůcka pro zaměřování Laserové pilotní světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaTemp PX 41

Technické údaje

Metrologické parametry

Rozsah měření 700 - 3000 °C v dílčích rozmezích
Senzor Dvojitá fotodioda
Spektrální rozsah 0,95 / 1,05 μm
Doba nastavení t98 Měřicí rozsah 800 - 2400 °C:
≤ 20 ms (T > 950 °C)

Měřicí rozsah 900 - 3000 °C:
≤ 20 ms (T > 1050 °C)

Měřicí rozsah 700 - 1800 °C:
≤ 20 ms (T > 850 °C)

Měřicí rozsah 1100 - 3000 °C:
≤ 20 ms (T > 1350 °C)
Nejistota měření 1,5 % naměřené hodnoty [°C]
Reprodukovatelnost 3 K
Teplotní koeficient 0,05 %/K
Rozlišení Proudový výstup 0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní 0,1 K
Rozlišení displeje 1 K

Optické varianty

Měřicí hlavy Měřicí rozsah 800 - 2400 °C, 900 - 3000 °C a 700 - 1800 °C:
PA 41.01 (M30): Zaostření 0,2 m - ∞
PA 41.05 (M16): Zaostření 0,12 m - ∞
PZ 41.18 (M16): Zaostření 0,033 - 0,045 m

dodatečně pro měřicí rozsah 800 - 2400 °C:
PZ 41.05 (M30): Fokussierung 0,3 m - ∞

Rozsah měření 1100 - 1300 °C:
PA 41.02 (M16): Zaostření 0,5 m - ∞

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω
Spínací výstup 2 x Open Collector 24 V DC, ≤ 150 mA
Rozhraní IO-Link
Napájení 24 V DC +10 % / -20 %
Spotřeba energie ≤ 175 mA při 24 V DC

Funkce

Pomůcka pro zaměřování Pilotní světlo laseru
Displej 4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu 4 x LED
Provozní prvky 3 tlačítka

Obecné parametry

Připojovací kabel Šroubové připojení M12 5-pin
Okolní teplota Elektronika: 0 - 65 °C
Měřicí hlava: 250 °C
Skladovací teplota -20 - +80 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Elektronika: Ø 65 mm x 187 mm
Měřicí hlava: v závislosti na typu
Materiál pouzdra Nerezová ocel V2A (1.4305)
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,9 kg

Nastavitelné parametry

Parametry Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Vyhlazovací filtr
Provozní režim paměti
Doba udržení paměti
Emisivita
Propustnost
Mezní hodnoty a provozní režim alarmových kontaktů
Parametry funkce ATD
Simulace proudu a teploty
Jednotka teploty °C/°F
Měřicí kanál Kvocient, Spektrální 1 a Spektrální 2
Prahová hodnota pro monitorování znečištění

Funkce

Signál přehřátí Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce Simulace měřené hodnoty nebo proudového signálu

Rozsah dodávky

Rozsah dodávky Pyrometr CellaTemp PX
Připojovací kabel VK 02/L AF 1 (5 m)
Měřicí hlava
Návod k obsluze (krátký)
* Optický kabel je třeba objednat zvlášť.

Pyrometr CellaTemp PX 41

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaTemp PX 41

Ke stažení

Brožura CellaTemp PX
cs
Brožura Flyer IO-Link
cs
Pokyny CellaTemp PX 41
cs
Stručný průvodce CellaTemp PX 4x 5x 6x
cs
Prohlášení o shodě Declaration z Conformity PXxx
cs
UKCA Declaration z Conformity PXxx
cs
EAC Deklaration PX
cs

Pyrometr CellaTemp PX 41

Příslušenství

Pyrometr CellaTemp PX 41

IO-Link IODD

Typ Datei Dateigröße
IODD PX41AF111-121-122_20220906.zip 2419 KB Download
IODD PX41AF211-221-222_20210217.zip 2396 KB Download
IODD PX41AF11-21-22_20230327.zip 2420 KB Download

Pyrometr CellaTemp PX 41

IO-Link Prohlášení výrobce

Typ Datei Dateigröße
MC PX 41 AF 11 21 22_20230327_en.pdf 105 KB Download
MC PX 41 AF 211 221 222_20210217_en.pdf 101 KB Download
MC PX 41 AF 111 121 122_20220907_en.pdf 105 KB Download

Pyrometr CellaTemp PX 41

Kalkulátor měřicího pole

Pyrometr
  • PX 41 AF 11 (0,2 m - ∞)
  • PX 41 AF 111 (0,2 m - ∞)
  • PX 41 AF 121 (0,12 m - ∞)
  • PX 41 AF 122 (0,033 - 0,045 m)
  • PX 41 AF 21 (0,12 m - ∞)
  • PX 41 AF 211 (0,2 m - ∞)
  • PX 41 AF 22 (0,033 - 0,045 m)
  • PX 41 AF 221 (0,12 m - ∞)
  • PX 41 AF 222 (0,033 - 0,045 m)
PX 41 AF 11 (0,2 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
