Pyrometr CellaTemp PKL 63

Popis článku

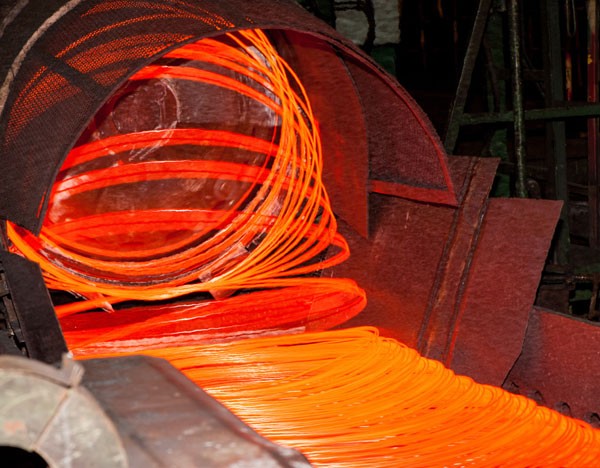

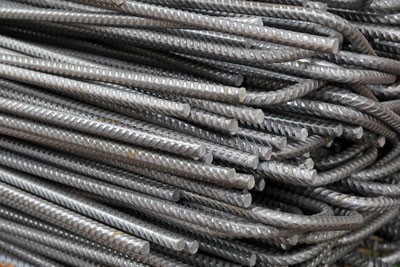

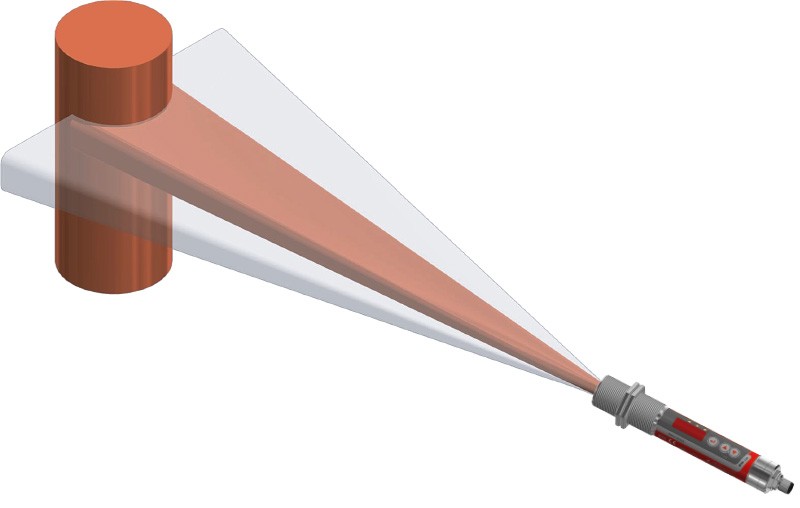

Kvocientový infračervený teploměr CellaTemp® PKL 63 má obdélníkové měřicí pole. Toho je dosaženo čistě vizuálně, tedy bez pohyblivých částí. Měřený objekt se může volně pohybovat v měřicím poli. To umožňuje spolehlivě zaznamenávat teplotu pohybujících se předmětů, jako jsou vibrující dráty. Pravoúhlé měřicí pole je také výhodnější, když se poloha měřeného objektu mění, například když se mají měřit sochory nebo kovové tyče na válečkovém stole. Nová generace pyrometrů řady CellaTemp® PK je vybavena chytrou funkcí zvanou indikátor vitality.
Toto je technologie Self-Monitoring, Analysis and Reporting Technology (SMART), tj. funkce pro sebemonitorování, analýzu a hlášení stavu. Monitor vitality nepřetržitě shromažďuje všechna relevantní provozní data. V rámci preventivní údržby tak pyrometr nabízí možnost samostatně a v závislosti na provozních podmínkách signalizovat optimální čas kontroly a kalibrace.

Speciální funkce:

Rozsah měření 650 až 1600 °C
Obdélníkové měřící pole pro měření teploty pohybujících se předmětů
Spínací výstup univerzálně konfigurovatelný
Vysoké optické rozlišení díky přesným čočkám
Rozhraní IO-Link
Všechny parametry lze nastavit pomocí tlačítka na snímači nebo přes rozhraní z ovládání systému
2 x spínací výstupy PNP s otevřeným kolektorem
Velmi snadná instalace pomocí středového závitu M30
Velký a jasný LED displej
LED kontrolka trvale svítí a je bez paralaxy a z hlediska bezpečnosti nezávadná

Pyrometr CellaTemp PKL 63

Rozsah měření		650 - 1600 °C 650 - 1600 °C
Zaostřovací vzdálenost		0,21 m 0,21 m 1,0 m
Zaměřovač		Pilotní světlo LED Pilotní světlo LED

Vaše volba ovlivní další nastavení

Verze
Zaměřovač		Pilotní světlo LED

Tento článek si od nás můžete vyžádat
Množství:

Verze	CellaTemp PKL 63 BF 1
Verze	CellaTemp PKL 63 BF 2
Rozsah měření	650 - 1600 °C
Rozsah měření	650 - 1600 °C
Měřicí pole	4,1x0,6 mm
Měřicí pole	18,5x2,7 mm
Zaostřovací vzdálenost	0,21 m
Zaostřovací vzdálenost	1,0 m
Tvar měřicího pole	obdélníkový
Princip měření	kvocient
Pomůcka pro zaměřování	Pilotní světlo LED

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaTemp PKL 63

Technické údaje

Metrologické parametry

Rozsah měření	650 - 1600 °C
Senzor	Dvojitá fotodioda
Spektrální rozsah	0,95 / 1,05 μm
Doba nastavení t90	≤ 10 ms (T > 750 °C)
Nejistota měření	1,5 % naměřené hodnoty [°C]
Reprodukovatelnost	3 K
Teplotní koeficient	0,05 %/K
Rozlišení Proudový výstup	0,1 K + 0,005 % nastaveného měřicího rozsahu
Rozlišení rozhraní	0,1 K
Rozlišení displeje	1 K

Elektrické parametry

Analogový výstup	0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení	≤ 500 Ω
Spínací výstup	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testovací vstup	10 - 34 V DC (podle IEC 61131-2)
Rozhraní	IO-Link V1.1.3
Napájení	18 - 32 V DC
Spotřeba energie	≤ 75 mA při 24 V DC

Funkce

Displej	4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu	3 x LED
Provozní prvky	3 tlačítka

Obecné parametry

Připojovací kabel	Šroubové připojení M12 5-pin (s kódem A)
Okolní teplota	0 - 65 °C
Skladovací teplota	-20 - +80 °C
Přípustná vlhkost	max. 95 % r.h. (bez kondenzace)
Rozměr	Ø 30 x 210 mm (bez konektoru)
Materiál pouzdra	Nerezová ocel V2A (1.4305)
Třída ochrany	IP 65 podle DIN 40050
Hmotnost zařízení	cca 0,4 kg

Nastavitelné parametry

Parametry

Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Poměr emisivity pomocí rychlého nastavení
Úroveň propustnosti ochranného kotouče
Časová konstanta útlumu
Doba podržení paměti maximální hodnoty
Provozní režim, zdroj a spínací bod, zpoždění zapnutí a vypnutí spínacích kontaktů
Korekce teploty na vlivy specifické pro daný proces pomocí interpolačních bodů (dvojice X/Y)
Ukazatel životnosti
Servisní parametr
Obnovení továrního nastavení
Zámek klíče
Zobrazení teploty nebo „běhu“ na displeji
Jednotka teploty °C/°F
Simulace teploty

Funkce

Signál přehřátí	Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce	Simulace naměřené hodnoty
Funkce DTD (diskontinuální teplotní detekce)	Automatická detekce teploty pro přerušované procesy
Diagnostická funkce	Indikace přepólování, přetížení a nesprávného napájecího napětí
Ochrana proti přepólování	pro napájení, analogový výstup a spínací výstup

Rozsah dodávky

Infračervený teploměr CellaTemp PK
Návod k obsluze (krátký)
2 upevňovací matice

Pyrometr CellaTemp PKL 63

Ke stažení

Brožura CellaTemp PK PKF PKL

Brožura Flyer IO-Link

Pokyny CellaTemp PKx 6x IO-Link

Stručný průvodce CellaTemp PK6x IO-Link

Prohlášení o shodě Declaration z Conformity PKxy

UKCA Declaration z Conformity PKxy

EAC Deklaration PK-PA-PT

Pyrometr CellaTemp PKL 63

IO-Link IODD

Datei	Dateigröße
IODD PKL63BF1-2_20241031.zip	681 KB	Download
IODD PKL63AF2_20221221.zip	508 KB	Download
IODD PKL63AF1_20221221.zip	508 KB	Download

Pyrometr CellaTemp PKL 63

IO-Link Prohlášení výrobce

Datei	Dateigröße
MC PKL 63 BF 1 2_202410_en.pdf	124 KB	Download
MC PKL 63 AF 2_202302_en.pdf	100 KB	Download
MC PKL 63 AF 1_202302_en.pdf	100 KB	Download

Pyrometr CellaTemp PKL 63

Kalkulátor měřicího pole

Vzdálenost měření	Measuring field width	Measuring field height
