Pyrometr CellaCast PX 81

Popis článku

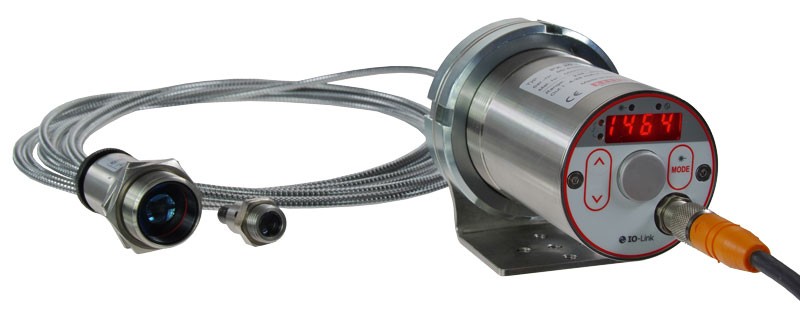

CellaCast PX 81 byl speciálně vyvinut pro měření teploty tekutých kovů v licích žlabech vysokých pecí a kupolí. Dále se pyrometr používá při přemisťování kovu z tavicí nebo udržovací pece do transportní nebo licí pánve. Kvocientový pyrometr je vybaven samostatnou optickou měřicí hlavou a světlovodem. Světlovod a měřicí hlava jsou necitlivé na rušení elektromagnetickým zářením a lze je používat při okolní teplotě až 250 °C bez chlazení. Varianta se samostatnou optickou měřicí hlavou má výhody zejména při omezeném prostoru.

Speciální funkce:
  • Rozsah měření 800 až 2400 °C
  • moderní rozhraní IO-Link
  • bezúdržbový měřicí systém pro měření teploty v tavicích, udržovacích a kuplových pecích a také vysokých pecích
  • funkce ATD pro filtrování teploty strusky a kovový povrch bez oxidů
  • Kvocientová měřicí metoda pro měření bez rušení v prachu a páře
  • Optika s vysokým rozlišením pro bezpečné měření i na velkou vzdálenost
  • Měřicí hlava a kabel z optických vláken tepelně odolný až do 250 °C
Dieses Video wird erst von YouTube geladen, wenn Sie auf den Play-Button klicken. Beim Laden werden Daten an YouTube übermittelt, die außerhalb unseres Einflussbereichs verarbeitet werden. Mehr dazu in unserer Datenschutzerklärung.
KELLER ITS CellaCast Solution

Pyrometr CellaCast PX 81
Properties
Verze
Rozsah měření
800 - 2400 °C
Zaostřovací vzdálenost
0,2 m - ∞
Laserové pilotní světlo
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat
Další informace o IO-Link:

Verze CellaCast PX 81 AF 11
Rozsah měření 800 - 2400 °C
Zaostřovací vzdálenost 0,2 m - ∞
Tvar měřicího pole kulatý
Poměr vzdálenosti 190 : 1
Měřicí hlava PA 41.01
Princip měření kvocient
Pomůcka pro zaměřování Laserové pilotní světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaCast PX 81

Technické údaje

Metrologické parametry

Rozsah měření 800 - 2400 °C
Senzor Dvojitá fotodioda
Spektrální rozsah 0,95 / 1,05 μm
Doba nastavení t98 ≤ 20 ms (T > 950 °C)
Nejistota měření 1,5 % naměřené hodnoty [°C]
Reprodukovatelnost 3 K
Teplotní koeficient 0,05 %/K
Rozlišení Proudový výstup 0,2 K + 0,03 % nastaveného měřicího rozsahu
Rozlišení rozhraní 0,1 K
Rozlišení displeje 1 K

Optické varianty

Měřicí hlavy PA 41.01 (M30): Zaostření 0,2 m - ∞

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω
Spínací výstup 2 x Open Collector 24 V DC, ≤ 150 mA
Rozhraní IO-Link
Napájení 24 V DC +10 % / -20 %
Spotřeba energie ≤ 175 mA při 24 V DC

Funkce

Pomůcka pro zaměřování Pilotní světlo laseru
Displej 4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu 4 x LED
Provozní prvky 3 tlačítka

Obecné parametry

Připojovací kabel Šroubové připojení M12 5-pin
Okolní teplota Elektronika: 0 - 65 °C
Měřicí hlava: 250 °C
Skladovací teplota -20 - +80 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Elektronika: Ø 65 mm x 187 mm
Měřicí hlava: v závislosti na typu
Materiál pouzdra Nerezová ocel V2A (1.4305)
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,9 kg

Nastavitelné parametry

Parametry Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Vyhlazovací filtr
Provozní režim paměti
Doba udržení paměti
Emisivita
Propustnost
Mezní hodnoty a provozní režim alarmových kontaktů
Parametry funkce ATD
Simulace proudu a teploty
Jednotka teploty °C/°F
Měřicí kanál Kvocient, Spektrální 1 a Spektrální 2
Prahová hodnota pro monitorování znečištění

Funkce

Signál přehřátí Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce Simulace měřené hodnoty nebo proudového signálu

Rozsah dodávky

Rozsah dodávky Pyrometr CellaTemp PX
Připojovací kabel VK 02/L AF 1 (5 m)
Měřicí hlava
Návod k obsluze (krátký)
* Optický kabel je třeba objednat zvlášť.

Pyrometr CellaCast PX 81

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaCast PX 81

Ke stažení

Brožura CellaTemp PX
cs
Brožura Flyer IO-Link
cs
Pokyny CellaCast PX 8x
cs
Stručný průvodce CellaCast PX 8x
cs
Prohlášení o shodě Declaration z Conformity PXxx
cs
UKCA Declaration z Conformity PXxx
cs
EAC Deklaration PX
cs

Pyrometr CellaCast PX 81

Příslušenství

Pyrometr CellaCast PX 81

IO-Link IODD

Pyrometr CellaCast PX 81

IO-Link Prohlášení výrobce

Pyrometr CellaCast PX 81

Kalkulátor měřicího pole

Pyrometr
  • PX 81 AF 11 (0,2 m - ∞)
PX 81 AF 11 (0,2 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm21.50 mm
8.00 mm20.68 mm
16.00 mm19.86 mm
24.00 mm19.05 mm
32.00 mm18.23 mm
40.00 mm17.41 mm
48.00 mm16.59 mm
56.00 mm15.77 mm
64.00 mm14.96 mm
72.00 mm14.14 mm
80.00 mm13.32 mm
88.00 mm12.50 mm
96.00 mm11.69 mm
104.00 mm10.87 mm
112.00 mm10.05 mm
120.00 mm9.23 mm
128.00 mm8.41 mm
136.00 mm7.60 mm
144.00 mm6.78 mm
152.00 mm5.96 mm
160.00 mm5.14 mm
168.00 mm4.32 mm
176.00 mm3.51 mm
184.00 mm2.69 mm
192.00 mm1.87 mm
200.00 mm1.05 mm
