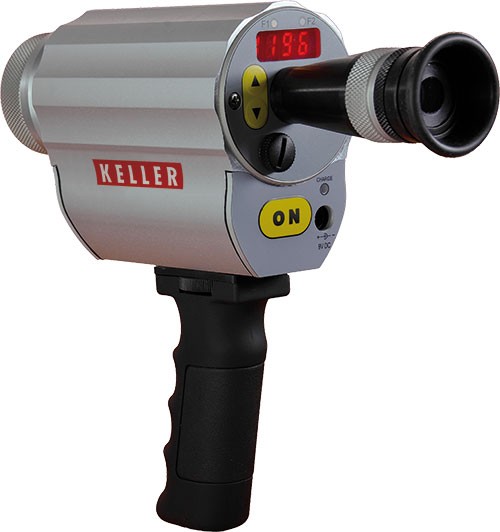

Pyrometr CellaCast PT 183

Popis článku

CellaCast PT 183 byl speciálně vyvinut pro mobilní měření teploty tekutých kovů. Slouží k řízení teploty na automatickém licím stroji při ucpávání nebo lití pánve ihned při plnění forem. To je ještě obtížnější, že poloha licího proudu se může měnit v závislosti na výstupu nebo úhlu naklonění pánve. Zvláštností CellaCast PT 183 je obdélníkové měřicí pole. Dokud se licí paprsek nachází v měřicím poli, je stanovena spolehlivá naměřená hodnota. Kromě toho lze CellaCast PT 183 použít ke stanovení teploty při přemísťování kovu z tavicí nebo udržovací pece do transportní pánve nebo licí pánve.

Speciální funkce:
  • Bezdotykové a neopotřebitelné měření teploty licího paprsku z bezpečné vzdálenosti
  • Rozsah měření 650 - 1700 °C
  • Obdélníkové měřicí pole pro bezpečné měření i při kolísání polohy licího paprsku
  • Filtrace správného infračerveného záření vyzařování taveniny bez obsahu strusky a oxidů
  • Funkce ATD pro plně automatický záznam měření
  • Měření podílu pro bezproblémové měření prachu a par
  • Průhledný zorník bez paralaxy s dioptrickou kompenzací
  • Zobrazení na semaforu v průhledné hledí pro identifikaci optimální měřicí vzdálenosti

Pyrometr CellaCast PT 183
Properties
Verze
Rozsah měření
650 - 1700 °C
Zaostřovací vzdálenost
0,3 m - ∞
Průhledový zaměřovač
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat

Verze CellaCast PT 183 AF 1
Verze CellaCast PT 183 AF 3
Verze CellaCast PT 183 AF 13
Rozsah měření 650 - 1700 °C
Rozsah měření 650 - 1700 °C
Rozsah měření 650 - 1700 °C
Zaostřovací vzdálenost 0,4 m - ∞
Zaostřovací vzdálenost 1,2 m - ∞
Zaostřovací vzdálenost 0,3 m - ∞
Tvar měřicího pole obdélníkový
Poměr vzdálenosti 45:1 / 230:1
Poměr vzdálenosti 75:1 / 375:1
Poměr vzdálenosti 30:1 /150:1
Objekt PZ 20.01
Objekt PZ 20.06
Objekt PZ 20.08
Princip měření kvocient
Pomůcka pro zaměřování Průhledový zaměřovač

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci

Pyrometr CellaCast PT 183

Technické údaje

Metrologické parametry

Rozsah měření 650 - 2400 °C v dílčích rozsazích
Senzor Dvojitá fotodioda
Spektrální rozsah 0,95 / 1,05 μm
Doba nastavení t98 Měřicí rozsah 650 - 1700 °C:
≤ 10 ms (T > 750 °C)

Měřicí rozsah 750 - 2400 °C:
≤ 10 ms (T > 950 °C)
Nejistota měření 1,5 % naměřené hodnoty [°C]
Reprodukovatelnost 3 K
Teplotní koeficient 0,05 %/K
Rozlišení rozhraní 0,1 K
Rozlišení displeje 1 K

Optické varianty

Objektivy 0,5 - 0,67 µm v dílčích rozsazích
Teleobjektiv PZ 20.06: zaostření 1,2 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Elektrické parametry

Rozhraní USB
Napájení Vestavěná dobíjecí baterie
Doba provozu: cca 15 hodin v nepřetržitém provozu při Tu=23 °C

Funkce

Pomůcka pro zaměřování Průhledový pohled
Displej 4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu 2 x LED externí
3 x vnitřní LED
Provozní prvky 3 tlačítka

Obecné parametry

Okolní teplota 0 - 50 °C
Skladovací teplota -20 - +60 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)
Rozměr Ø 65 mm x 197 mm (plus délka objektivu)
Materiál pouzdra Hliník
Třída ochrany IP 40 podle DIN 40050
Hmotnost zařízení přibližně 1,1 kg

Nastavitelné parametry

Parametry Emisivita
Umístění paměti tabulky emisivity
Propustnost
Kompenzace záření pozadí
Vyhlazovací filtr
Provozní režim a doba udržování paměti naměřených hodnot
Parametry funkce ATD
Funkce linearizace
Zobrazení stavu LED diod
Jednotka teploty °C/°F
Automatické vypnutí
Měření kanálového kvocientu - spektrální
Prahová hodnota monitorování signálu

Funkce

Funkce ATD (automatická detekce teploty) Automatická detekce teploty pro přerušované procesy

Rozsah dodávky

Rozsah dodávky Pyrometr CellaPort PT
Ochranné a přepravní pouzdro
Nabíječka
Kabel USB VK 11/D (1,8 m)
Software CellaView
Návod k obsluze (krátký)

Software

Software CellaView

Pyrometr CellaCast PT 183

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaCast PT 183

Ke stažení

Brožura CellaCast PA83 PT183
cs
Brožura CellaView
cs
Žádostzpráva CellaCast
cs
Pokyny CellaPort PT 18x
cs
UKCA Declaration z Conformity PT1xx
cs
EAC Deklaration PK-PA-PT
cs

Pyrometr CellaCast PT 183

Příslušenství

Pyrometr CellaCast PT 183

IO-Link IODD

Pyrometr CellaCast PT 183

IO-Link Prohlášení výrobce

Pyrometr CellaCast PT 183

Kalkulátor měřicího pole

Pyrometr
  • PT 183 AF 1 (0,4 m - ∞)
  • PT 183 AF 13 (0,3 m - ∞)
  • PT 183 AF 3 (1,2 m - ∞)
PT 183 AF 1 (0,4 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)03264961281601922242562883203523848.89 x 1.74 mm
Vzdálenost měřeníMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
