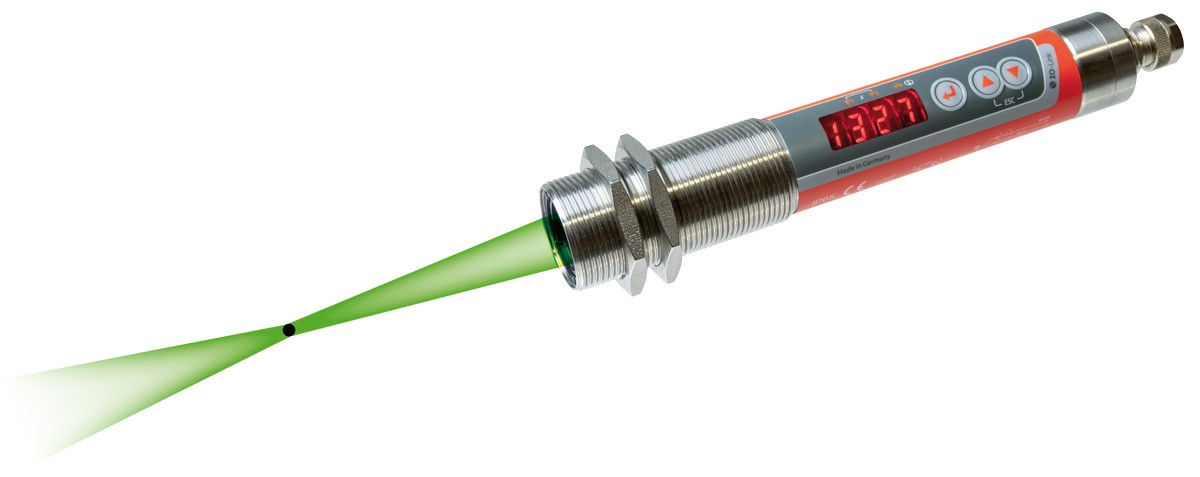

测温仪 CellaTemp PKL 11

文章描述

CellaTemp® PKL 11有一个集成的LED试验灯。特别是对于Ø1.2毫米以上的小型测量对象，先导光是将红外测温仪对准热区并将其设置为正确的焦距的不可缺少的辅助工具。LED先导灯持续发光，由于采用了永久控制选项，因此提供了高度的操作安全性。新一代 CellaTemp® PK 高温计系列配备智能活力指示器功能。
这是一种自我监测、分析和报告技术（SMART），即自我监测、分析和状态报告的功能。活力监测器持续收集所有相关的运行数据。作为预防性维护的一部分，高温计可以根据操作条件独立发出检查和校准的最佳时间信号。

专题报道:

测量范围 0 至 1000 °C
开关输出可通用配置
精密镜头带来高光学分辨率
IO-Link 接口
所有参数均可使用传感器上的按钮或通过系统控制的接口进行设置
2 x 开关输出 PNP 开路集电极
通过 M30 中心螺纹安装非常方便
大而明亮的 LED 显示屏
LED 指示灯永久亮起，无视差，在安全方面无害

测温仪 CellaTemp PKL 11

测温范围		0 - 1000 °C 0 - 1000 °C
焦点距离		0,089 m 0,089 m 0,295 m
瞄准器		LED引导光 LED引导光

您的选择将影响其他设置

版本
瞄准器		LED引导光

你可以向我们索取这篇文章
数量:

版本	CellaTemp PKL 11 BF 1
版本	CellaTemp PKL 11 BF 2
测温范围	0 - 1000 °C
测温范围	0 - 1000 °C
测量视场	9 mm
测量视场	3,2 mm
焦点距离	0,295 m
焦点距离	0,089 m
测量区域的形状	圆形
测量原理	单色
瞄准方式	LED引导光

技术参数资料下载测量光斑计算器配件发射率计算器应用咨询 IO-Link IODD IO-Link 制造商声明

测温仪 CellaTemp PKL 11

技术参数

测量参数

测温范围	0 - 1000 °C
传感器	热电堆
光谱范围	8 - 14 µm
响应时间 t90	≤ 60 ms
测量误差	0.75 % 的测量值 [°C] 加 2,0 K
重复性	1 K
温度系数	0.1 K/K (T < 250 °C) 0.04 %/K (T > 250 °C)
分辨率电流输出	0.1 K + 设置测量区间的0.005 %
分辨率界面	0.1 K
分辨率显示	0.1 K < 200 °C 1 K ≥ 200 °C

电气参数

模拟输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
开关量输出	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
测试入口	10 - 34 V DC (根据 IEC 61131-2)
接口	IO-Link V1.1.3
电源	18 - 32 V DC
电流消耗	≤ 75 mA 在 24 V DC 时

设备

显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	3 x LED
控制参数	3 个按键

一般参数

连接	M12螺钉 5针连接（A-编码）
环境温度	0 - 65 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)
尺寸	Ø 30 x 210 mm (无插头)
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.4 kg

可调参数

参数	模拟输出 0/4 - 20 mA 模拟输出的缩放通过快速调节实现发射率保护盘的透射水平阻尼时间常数存储器最大值的保持时间开关触点的运行模式、源和开关点、接通和断开延迟利用插值点（X/Y 对）对特定工艺影响进行温度校正活力指示器服务参数重置为出厂设置按键锁在显示屏上显示温度或 “运行 ”状态温度单位 °C/°F 模拟温度

功能

超温信号	内部温度>75 °C时信号灯报警
测试功能	按键或测试输入
服务功能	模拟测量值
诊断功能	显示反极性，过载和不正确的电源电压
反极性保护	用于电源，模拟输出和开关量输出

供货范围

供货范围	红外测温仪 CellaTemp PK 操作说明书（简洁版） 2 个固定螺母

测温仪 CellaTemp PKL 11

资料下载

手册 CellaTemp PK PKF PKL

手册 Flyer IO-Link

说明书 CellaTemp PKx IO-Link

快速应用指南 CellaTemp PKxx IO-Link

符合标准声明 Declaration 从 Conformity PKxy

UKCA Declaration 从 Conformity PKxy

EAC Deklaration PK-PA-PT

测温仪 CellaTemp PKL 11

IO-Link IODD

Datei	Dateigröße
IODD PKL11AF2_20221221.zip	397 KB	Download
IODD PKL11AF1_20221109.zip	397 KB	Download
IODD PKL11BF1-2_20241213.zip	1088 KB	Download

测温仪 CellaTemp PKL 11

IO-Link 制造商声明

Datei	Dateigröße
MC PKL 11 BF 1 2_20250224_en.pdf	123 KB	Download
MC PKL 11 AF 2_202302_en.pdf	99 KB	Download
MC PKL 11 AF 1_202211_en.pdf	365 KB	Download

测温仪 CellaTemp PKL 11

测量光斑计算器

测量距离	光点直径
0.00 mm	21.20 mm
11.80 mm	20.71 mm
23.60 mm	20.22 mm
35.40 mm	19.74 mm
47.20 mm	19.25 mm
59.00 mm	18.76 mm
70.80 mm	18.27 mm
82.60 mm	17.78 mm
94.40 mm	17.30 mm
106.20 mm	16.81 mm
118.00 mm	16.32 mm
129.80 mm	15.83 mm
141.60 mm	15.34 mm
153.40 mm	14.86 mm
165.20 mm	14.37 mm
177.00 mm	13.88 mm
188.80 mm	13.39 mm
200.60 mm	12.90 mm
212.40 mm	12.42 mm
224.20 mm	11.93 mm
236.00 mm	11.44 mm
247.80 mm	10.95 mm
259.60 mm	10.46 mm
271.40 mm	9.98 mm
283.20 mm	9.49 mm
